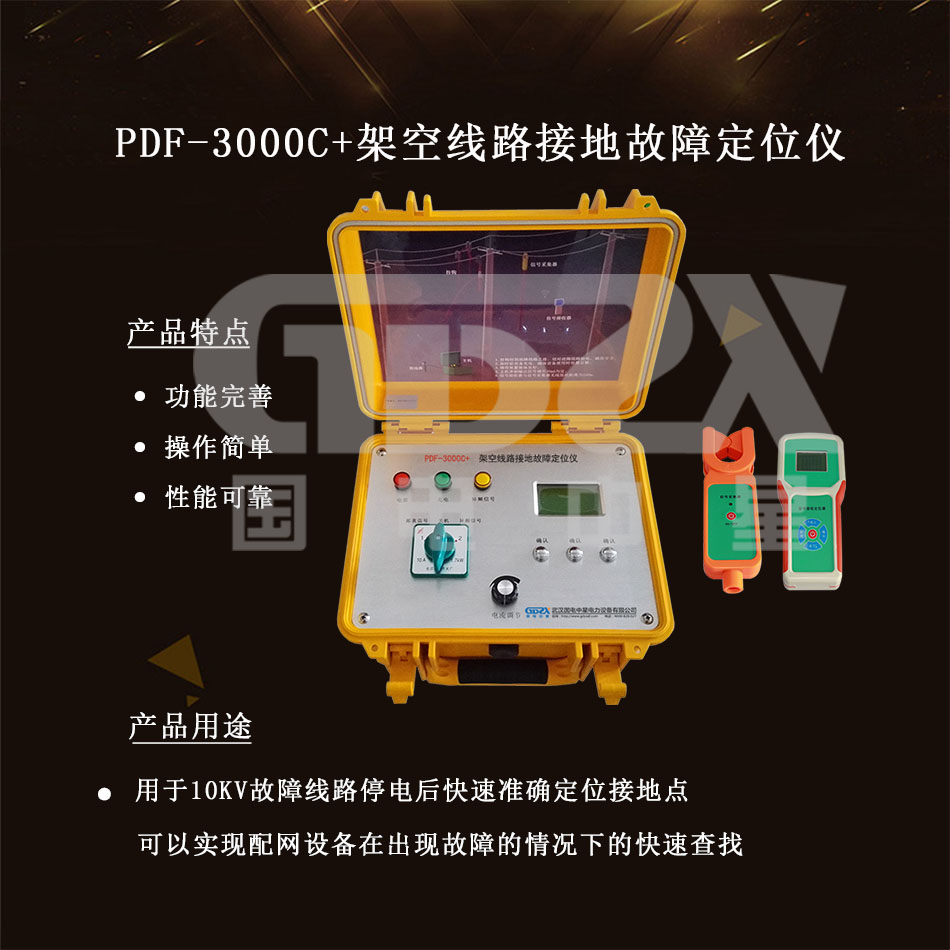

PDF-3000C+架空線路接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

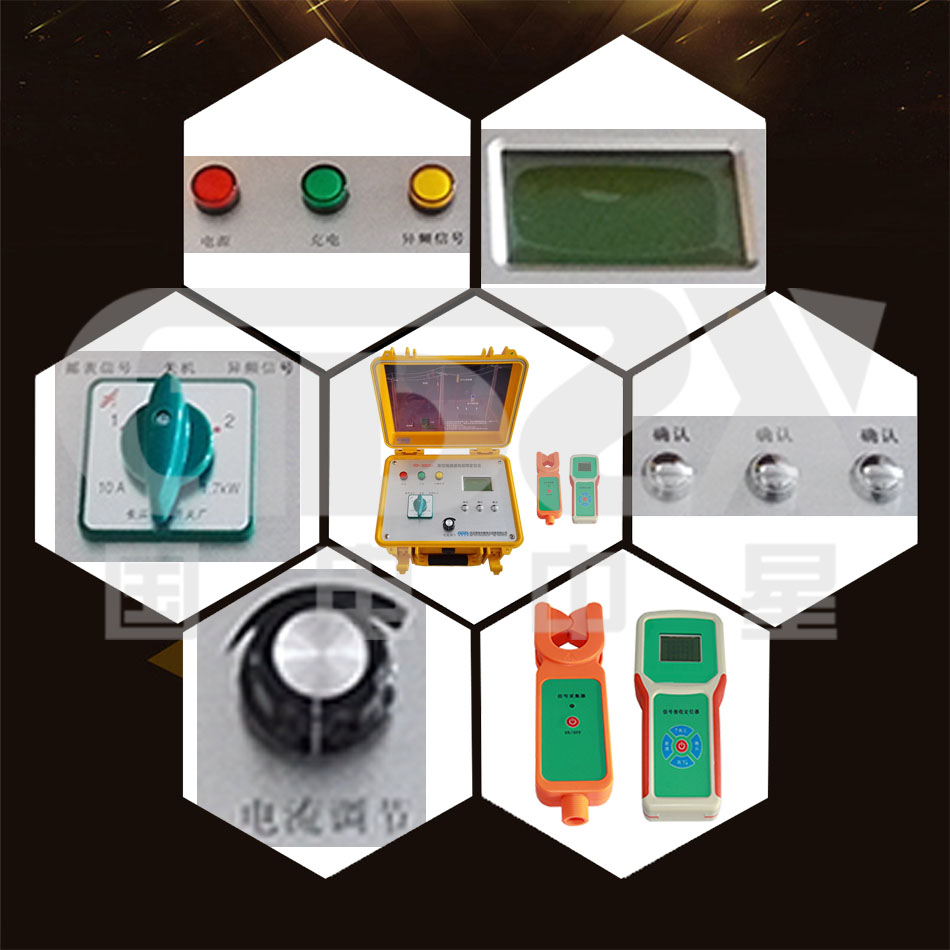

（1）信號發生裝置

異頻電流輸出范圍：0-70mA

搖表測量范圍：0-30MΩ

輸出精度：±1mA

輸出功率：50W

測量范圍：0-80kΩ

檢測線路長度：大于100km

顯示方式：中文液晶，背光功能

LCD尺寸： 90mm*73mm

電源：鋰電池12V/12Ah

工作時間：大于6h

工作溫度：-10℃～+50℃

裝置尺寸：327mm*282mm*218mm

裝置重量： 8kg

（2）信號采集器

檢測方式：鉗形CT,積分方式

傳輸方式：433MHz無線傳送

傳輸距離：大于40m

鉗口尺寸：Φ48mm

測量范圍：0.1mA-100.0mA(異頻電流)   1A-1000A（負荷電流）

測試精度：±%

工作時間：大于10h

裝置尺寸：255mm*76mm*31mm

電源：堿性干電池1.5V*4

裝置重量： 340g

 （3）信號接收定位器

顯示方式：中文液晶，背光功能

工作時間：大于10h

LCD尺寸：54mm*50mm

裝置尺寸：204mm*100mm*35mm

電源：堿性干電池1.5V*5

裝置重量： 360g
