絕緣電阻測試

額定電壓

250V

500V

1000V

2500V

5000V

測量范圍

0.1~100.0MΩ

0.1~99.9MΩ

80~1000MΩ

0.1~99.9MΩ

80~999MΩ

0.80~2.00GΩ

0.1~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8．0~100.0GΩ

0.1~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8.0~99.9GΩ

80~20000GΩ

顯示量程

0.1~100.0MΩ

0.1~1000MΩ

0.1M~2.00GΩ

0.1M~100.0GΩ

0.1M~2000 GΩ

開路電壓

DC250V

+10% ，-10%

DC 500V

+ 20%，-10%

DC 1000V

+ 20%，-0%

DC 2500V

+20%，-0%

DC5000V

+20%，-0%

定格測

定電流

1MΩ 負荷時

1mA~1.2mA

2.5MΩ 負荷時

1mA~1.2mA

5MΩ 負荷時

1mA~1.2mA

短路電流

5mA±0.5mA

精確度

±5%±3dgt

±5%±3dgt±20%

直流電壓

交流電壓

電壓測試

測量范圍

±30 -- ±600V

30 -- 600V(50/60Hz)

分辨率

1V

精確度

±2%rdg±3dgt

顯示:

液晶顯示

絕緣電阻量程：最大 1200 計數   VAC/DC 量程：最大 630 計數  條形圖： 最大 36 點

DAR/PI 值：最大 9.99  時間：最大 99.59

低電池警告:

電池標志(4 個等級)

超量程顯示:

顯示“OL”標志（絕緣電阻量程）  顯示“Hi”標志（電壓量程）

自動量程:

移動到高一級范圍: 1000 計數  移動到低一級范圍: 80 計數(僅絕緣阻抗量程)

自動關機功能:

操作后 10分鐘自動關機（此功能在測試中不工作）

使用環境條件:

海拔 2000m 以下

精確度保證溫濕度范圍:

23oC±5oC/相對濕度 85%以下（無結露）

操作溫度與濕度范圍:

0oC~40oC /相對濕度 85% 以下（無結露）

存儲溫度與濕度范圍:

-20oC~+60oC /相對濕度 75% 以下（無結露）

過載保護: 絕緣抵抗范圍:

AC1200V/10 秒。

耐 電 壓:

電壓范圍: AC720V/10 秒。

AC5160V(50/60Hz)/5 秒 (電路與外箱間)

絕緣阻抗:

≥1000MΩ/ DC 1000V (電路與外箱間)

尺寸:

177（L）×226（W）×100（D）mm

重量:

1.9kg（含電池）

電源:

12.6V/6800mAh

電流消耗

量程

250V

500V

1000V

2500V

5000V

VAC/DC

輸出短路時

600mA

110mA

額定電流輸出時

650mA/0.25MΩ

800mA/0.5MΩ

1000mA/1MΩ

1350mA/2.5 MΩ

1350mA/5 MΩ

輸出開放時

40mA

40mA

50mA

80mA

150mA

待機時

25mA

背光燈點亮時

增加 40mA

型號

功能參數

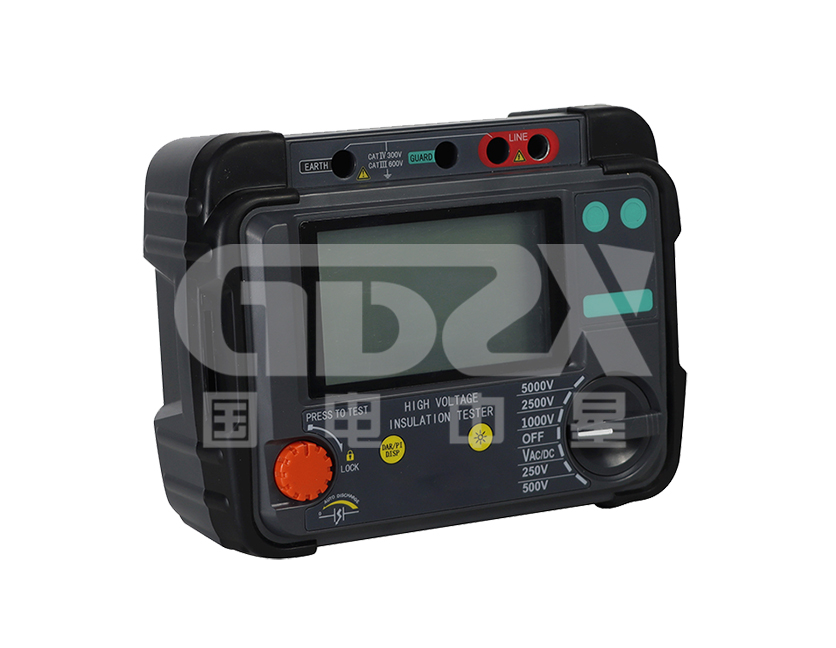

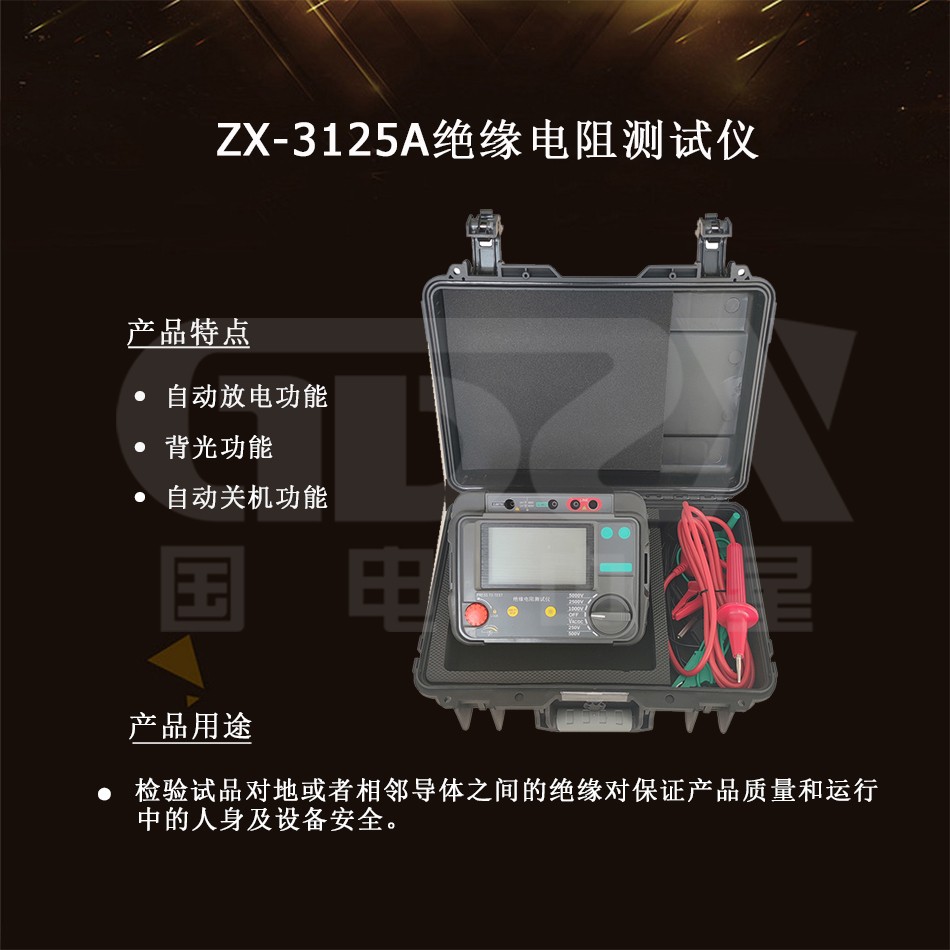

ZX-3125A

5000v，帶干電池，吸收比/極化指數，手持式

ZX-3125B

5000v，帶充電，吸收比/極化指數，手持式

ZX-3125C

5000V，帶充電、帶吸收比/極化指數、箱式

ZX-3125D

5000V，帶充電、帶吸收比/極化指數、箱式
