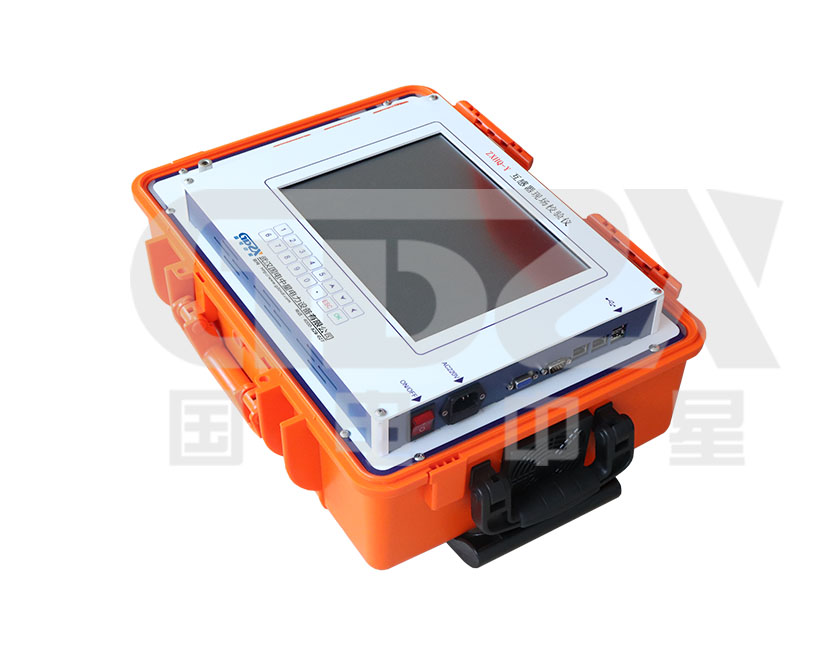

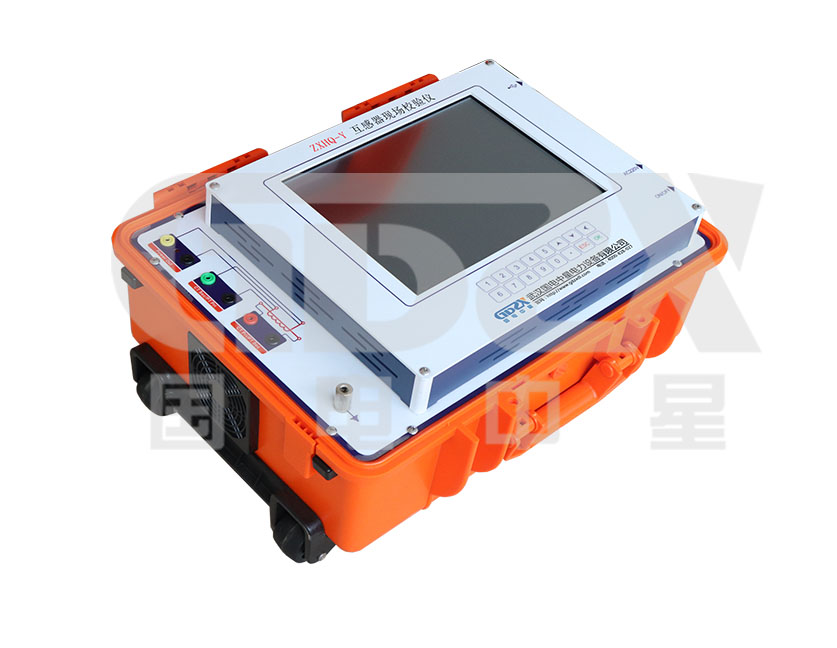

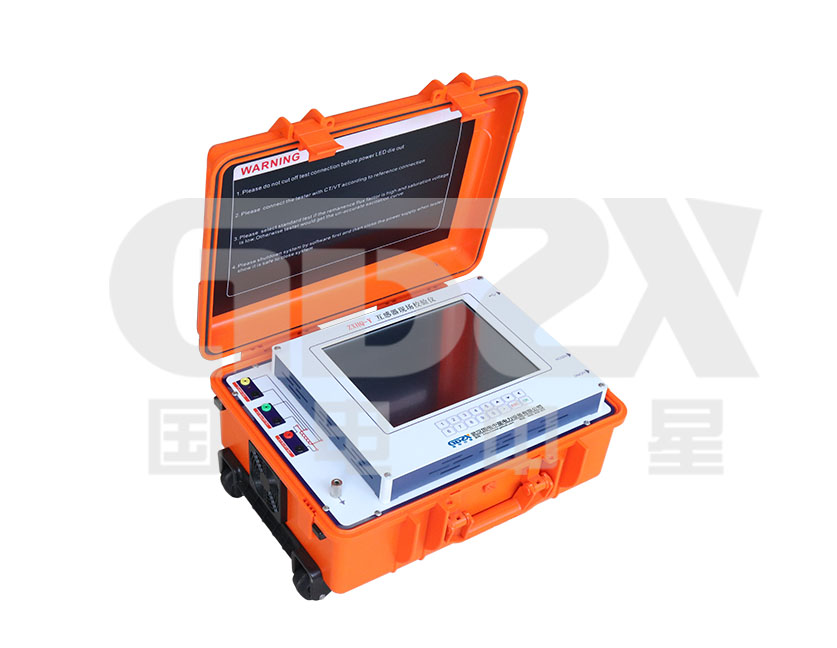

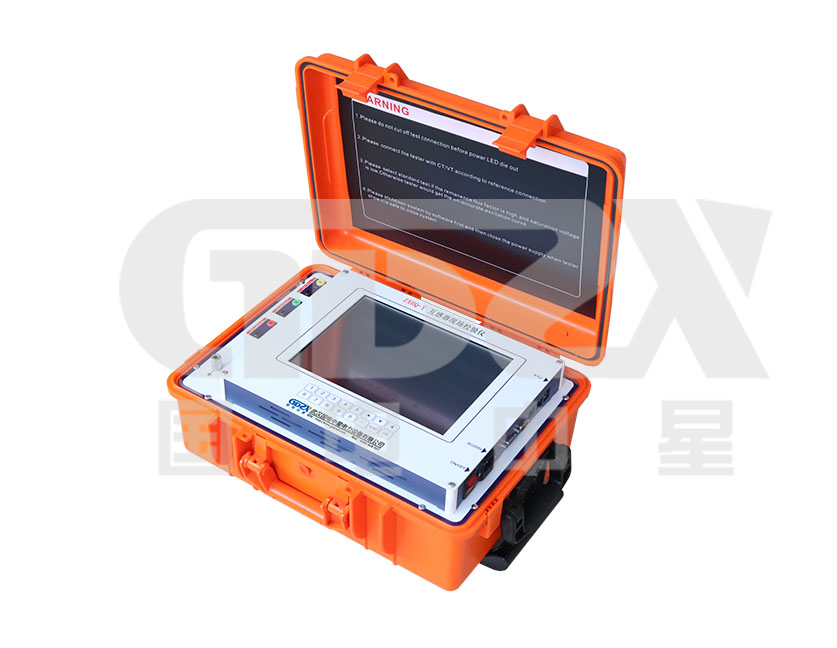

ZXHQ-Y按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的高處拐點電壓可以達到45kV。

產品別稱
CT/PT分析儀，互感器動特性測試儀，電壓電流互感器動特性測試儀，互感器綜合測試儀，互感器伏安特性綜合測試儀，CT\PT綜合特性測試儀，CT伏安特性測試儀，PT伏安特性測試儀，互感器特性綜合測試儀，互感器暫態特性測試儀，伏安、變比、極性綜合測試儀

1 測試標準依據：

 IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,

GB16847, GBT4703, C57.13

2 輸入電源電壓： AC220V±10%，50Hz/60Hz±10%

3 輸出電壓： 0.1~180V(AC)

4 輸出電流： 0.001~5A(RMS)

5 輸出功率：500VA

6 最高等效拐點電壓：45KV

7 電流測量： 范圍：0~10A (自動量程0.1/0.4/2/10A)

誤差<±0.1%+0.01%FS

8 電壓測量： 范圍：0~200 V (自動量程1/10/70/200V)

誤差< ±0.1%+0.01%FS

9 匝數比測量： 范圍：1~35000，

1~5000 誤差<0.05%

5000~35000 誤差<0.1%

10 比差測量

典型誤差<0.02% 保證誤差<0.1%

角差測量： 精度：±2min，分辨率：0.01min

11 二次繞組電阻測量范圍： 范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)

誤差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ

12 溫度測量：-50~100度， 誤差<3度

13 CT二次負荷測量： 0～160ohm(2/20/80ohm/160ohm)

誤差0.2%RDG+0.02%FS最大分辨率0.001ohm

14 PT二次負荷測量： 0～80kohm(800ohm/8kohm/80kohm)

誤差0.2%RDG+0.02%FS最大分辨率0.1ohm

15 PT匝數比測量： 范圍：1~30000，

1~10000 誤差<0.1%

10000~30000 誤差<0.2%

16 電磁式PT比差測量典型誤差<0.05%，保證誤差<0.1%

電磁式PT角差測量誤差<3分

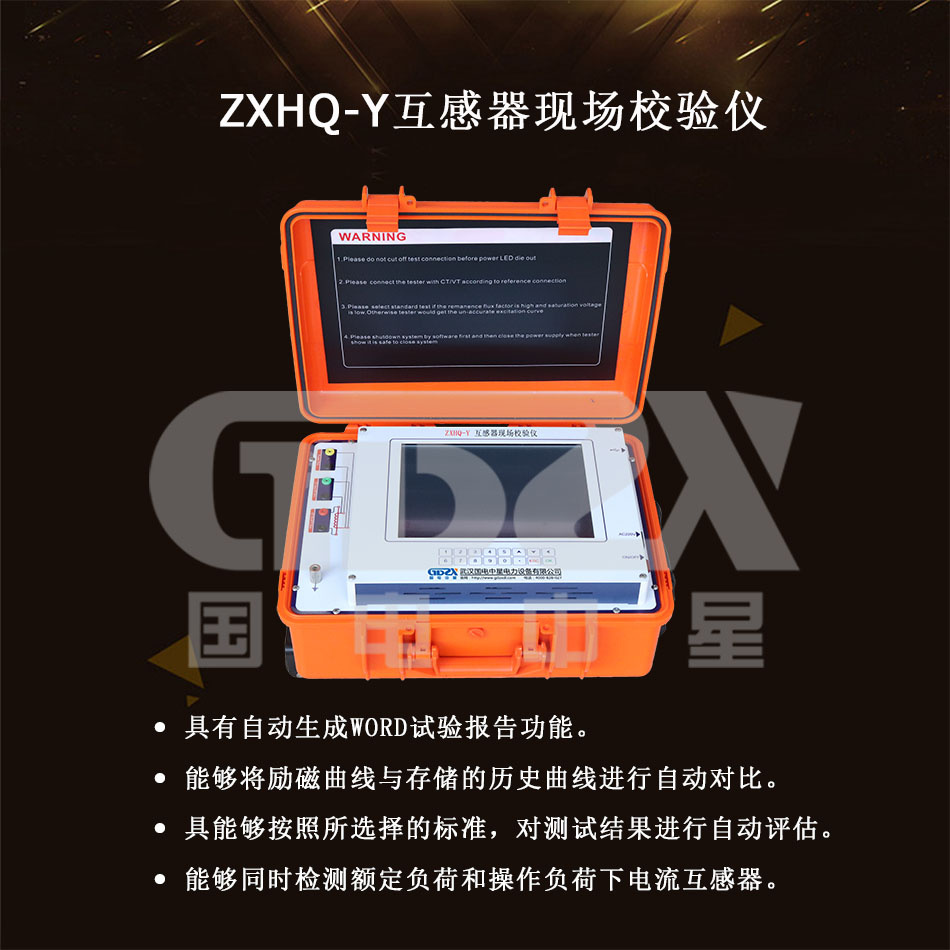

17 能夠按照所選擇的標準，對測試結果進行自動評估，判斷互感器是否合格

18 能夠同時檢測額定負荷和操作負荷下電流互感器，電壓互感器的比差與角差

19 具有自動生成WORD試驗報告功能

20 具備批量制作WORD試驗報告功能，一次可以將選擇的所有試驗文件制作成格式規范的WORD報告

21 能夠將勵磁曲線與存儲的歷史曲線進行自動對比

22 數據存儲組數：大于1000組

23 工作條件： 溫度：-10℃～50℃， 濕度：≤90%

24 尺寸： 485mm×356mm×183mm

25 重量：15Kg
