首頁 > 產品中心 > ZXDN-3561便攜式三相電能質量分析儀

ZXDN-3561便攜式三相電能質量分析儀

對電網運行質量進行檢測及分析的專用便攜式儀器

參考標準：JB/T9287-1999

● 可測量三相電壓、零線電壓、三相電流、零線電流、頻率等。
● 可測量至50次諧波。
● 可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等。

注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介

        ZXDN-3561便攜式三相電能質量分析儀是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，同時配備了大容量的存儲器，能夠對電網運行進行長期的數據采集檢測，同時配備PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析。

產品別稱
三相電能質量分析儀、便攜式三相電能質量測試儀、便攜式三相電能質量測量儀

性能特點

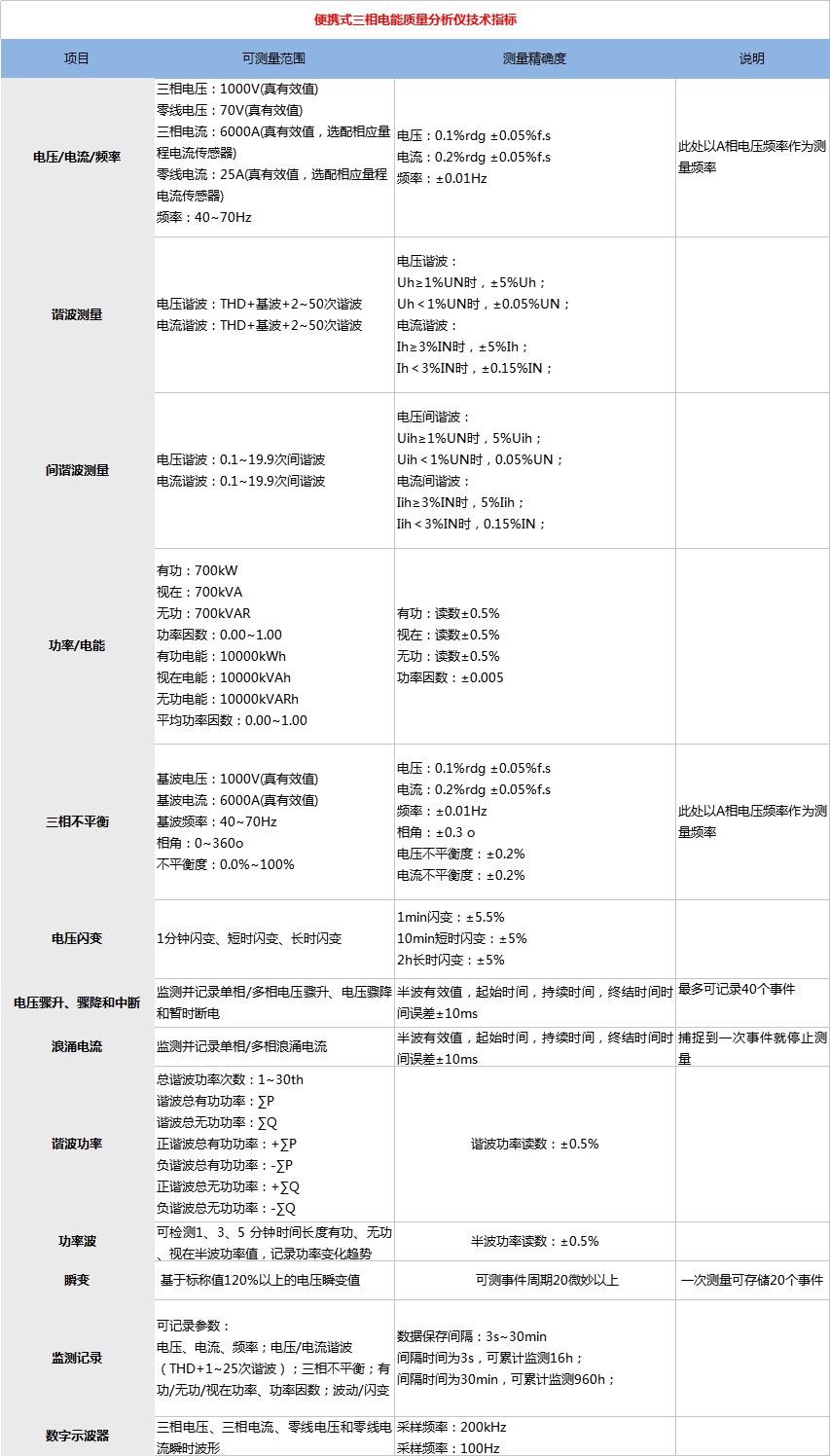

技術指標
便攜式三相電能質量分析儀表檢測功能表
項 目描   述
電壓/電流/頻率可測量三相電壓、零線電壓、三相電流、零線電流、頻率，可顯示有效值、峰值、波/峰比以及波形圖、趨勢圖等
諧波測量可測量電壓及電流的基波及2~50次諧波，測量結果包括諧波效值、諧波含量、諧波含有率、總諧波畸變率(THD)；可顯示柱狀圖、趨勢圖等
間諧波測量可測量電壓及電流的0.1~19.9次間諧波，測量結果包括間諧波分量及子集的有效值、間諧波含有率等；可顯示柱狀圖、趨勢圖等
功率/電能測量可測量三相四線/三相三線視在功率(電能)、有功功率(電能)、無功功率(電能)、功率因數等，可顯示趨勢圖
三相不平衡測量可測量三相四線/三相三線電系統電壓及電流的正序分量、負序分量、零序分量、負序不平衡度、零序不平衡度；可顯示三相電壓及電流的相角、矢量圖、趨勢圖
閃變1分鐘閃變、10分鐘短時閃變、2小時長時閃變測量
電壓驟升/驟降/中斷可檢測并記錄電壓驟升、驟降和中斷事件
浪涌電流可檢測并記錄浪涌電流事件
諧波功率可檢測2~30次諧波功率，可顯示柱狀圖、趨勢圖等
功率波可按設定的時長（1~5分鐘），測量功率的快速變化（有功、無功、視在功率）
瞬變可檢測時長20微秒以上的電壓瞬變事件
監測記錄可長時間記錄穩態電能質量參數，包括電壓/電流/頻率、諧波、功率、三相不平衡、波動/閃變，記錄時間間隔從3秒到30分鐘可調。
數字示波器可用于查看電壓/電流信號波形


1、電壓信號輸入回路：
     直接接入
     輸入阻抗：1MΩ，20pF
     測量范圍：電壓真有效值　700V(有效值)
     功率消耗：小于0.5VA/相
2、電流輸入回路：
     間接接入

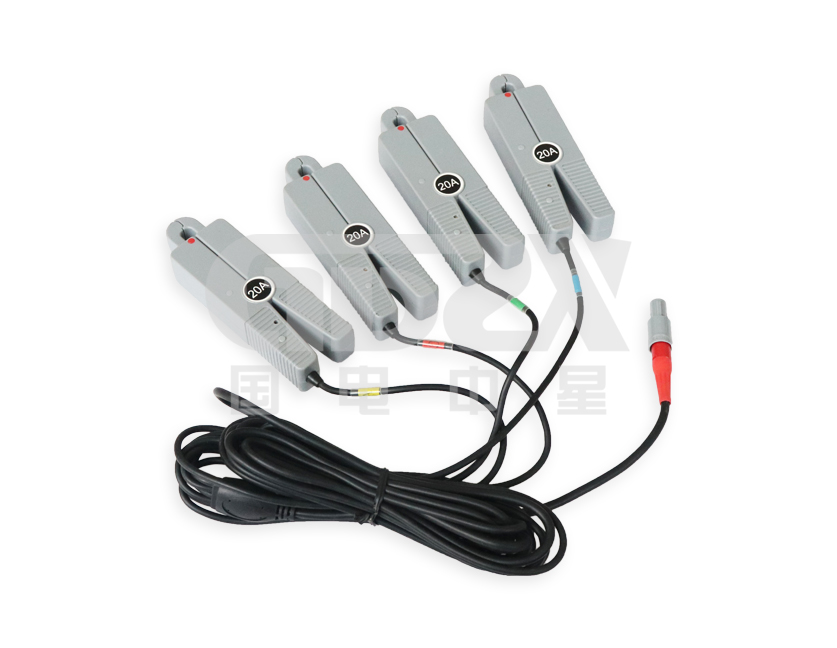

     測量范圍：電流真有效值　1A，5A，10A，100A，500A，1000A，3000A（選擇相應電流傳感器）
     功率消耗：小于0.5VA/相
3、測量信號頻率范圍： 40Hz～70Hz

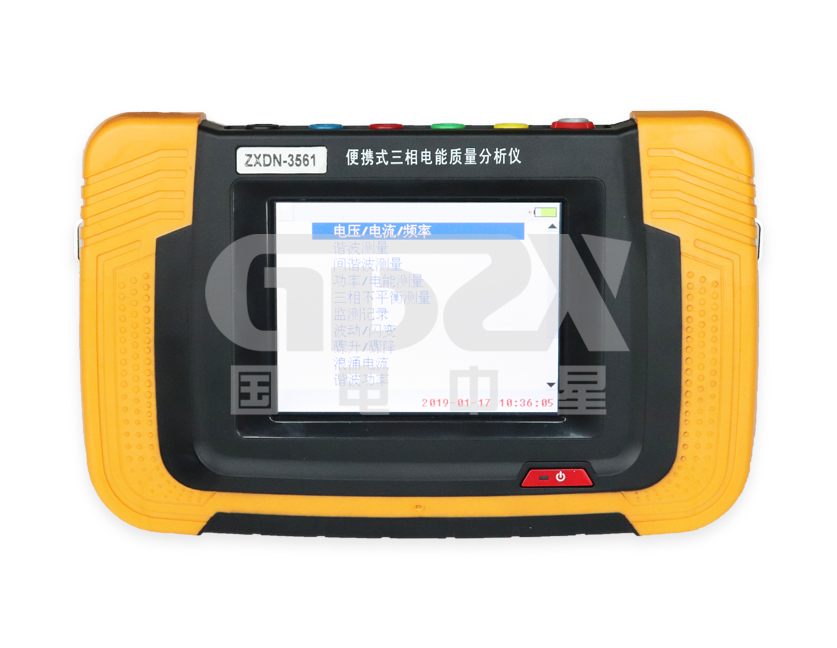

4、顯 示 屏：5.7吋640×480 彩色圖形LCD + 觸摸屏
5、內存容量：128M bit FLASH

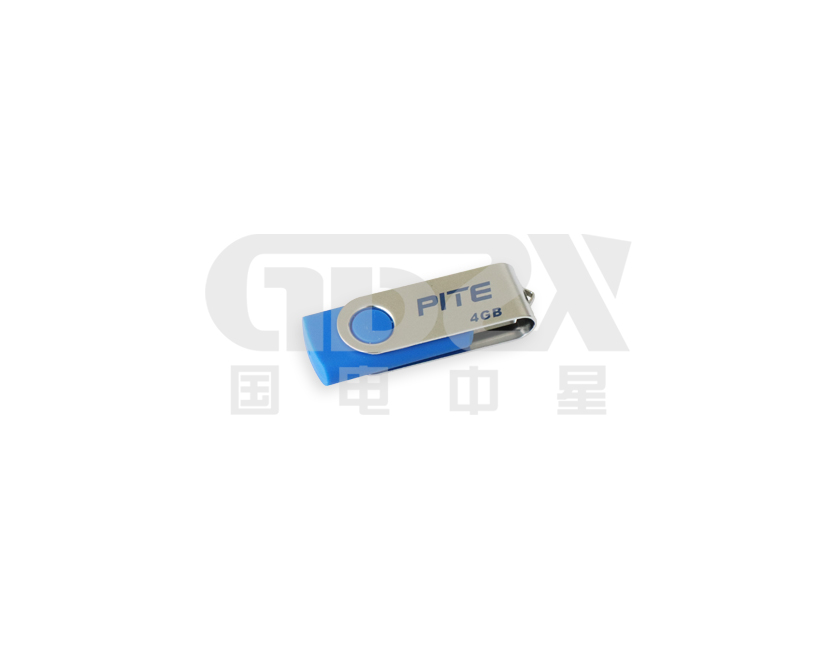

6、外部存儲接口：USB （可插接U盤）
7、工作電源：可充電鋰電池，充滿可工作5~6小時

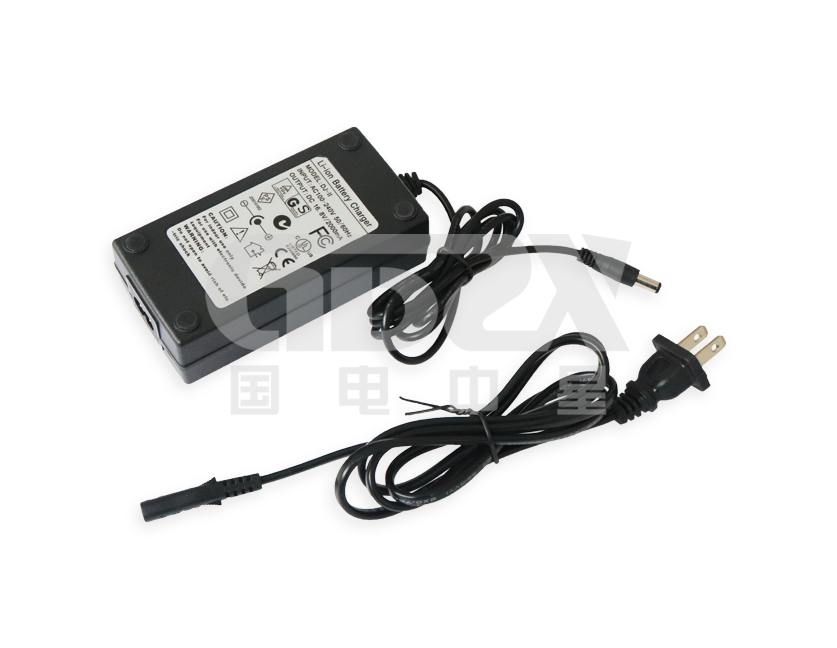

8、外接電源：AC100~240V/DC16.8V-1A 電源適配器/充電器

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

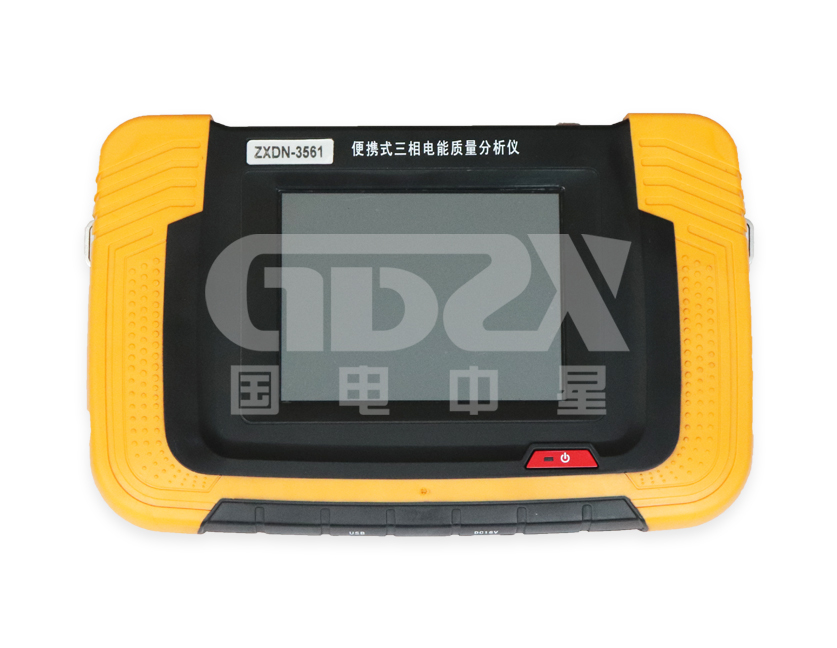

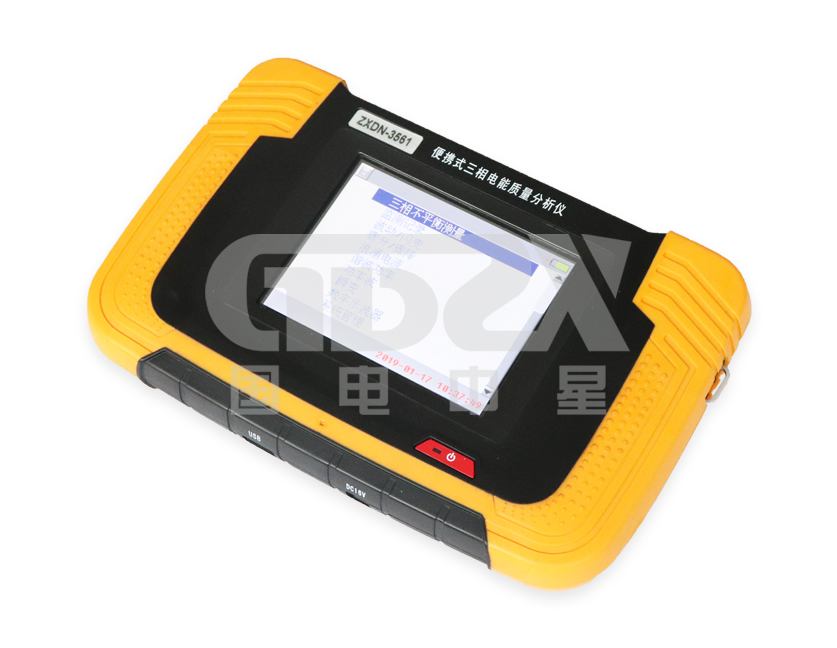

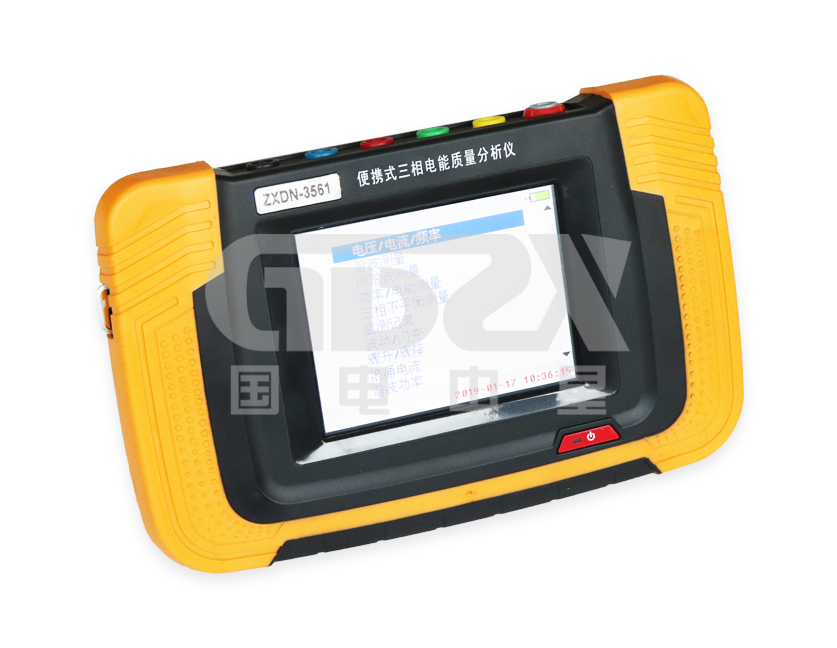

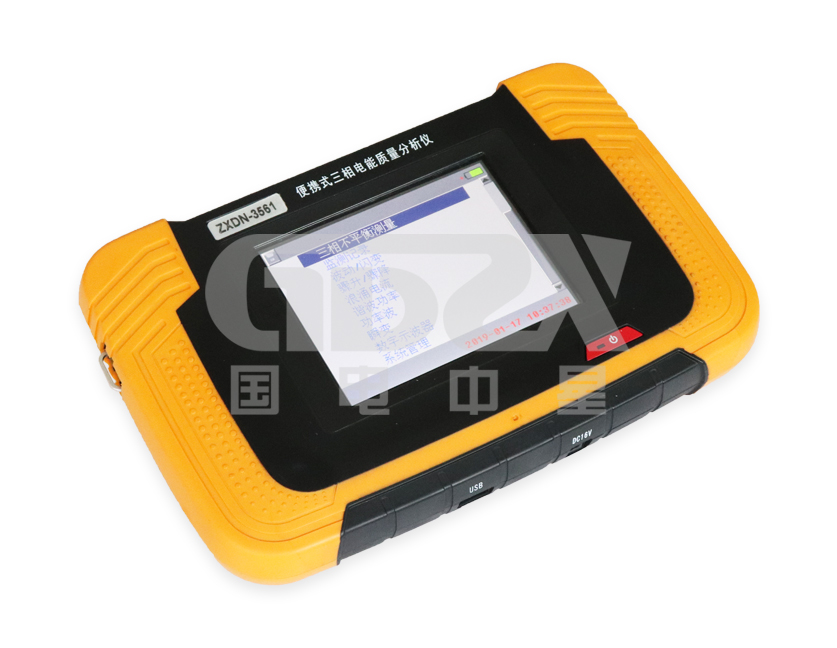

ZXDN-3561便攜式三相電能質量分析儀

ZXDN-3561便攜式三相電能質量分析儀

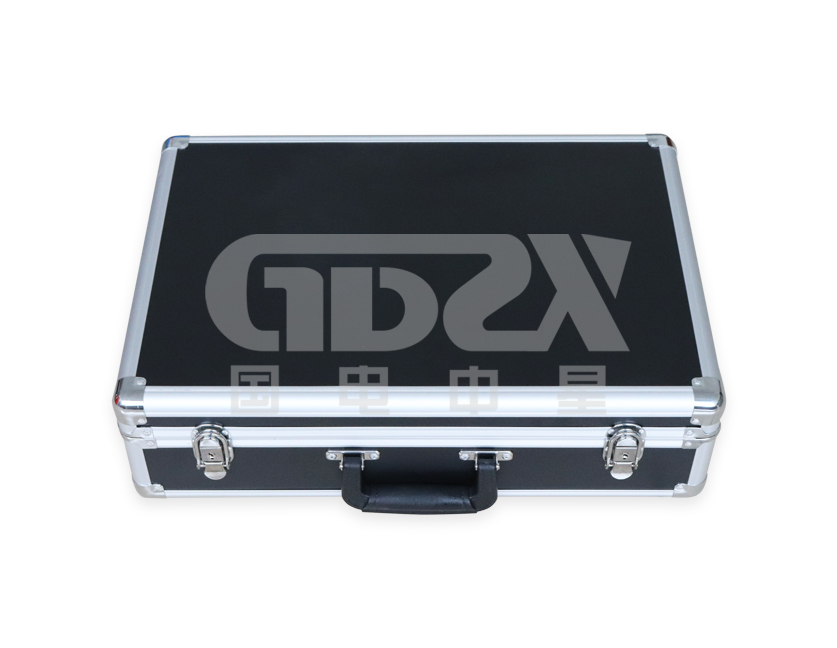

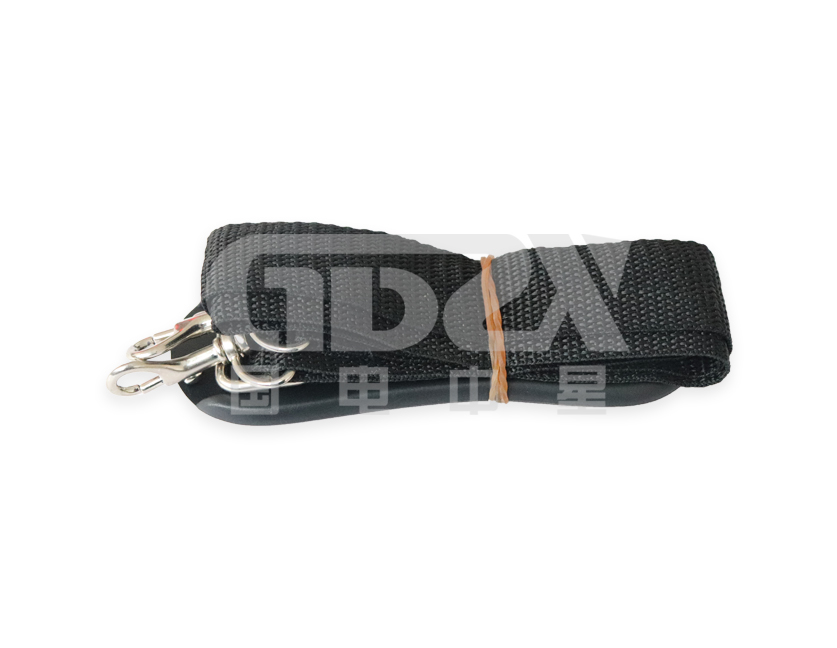

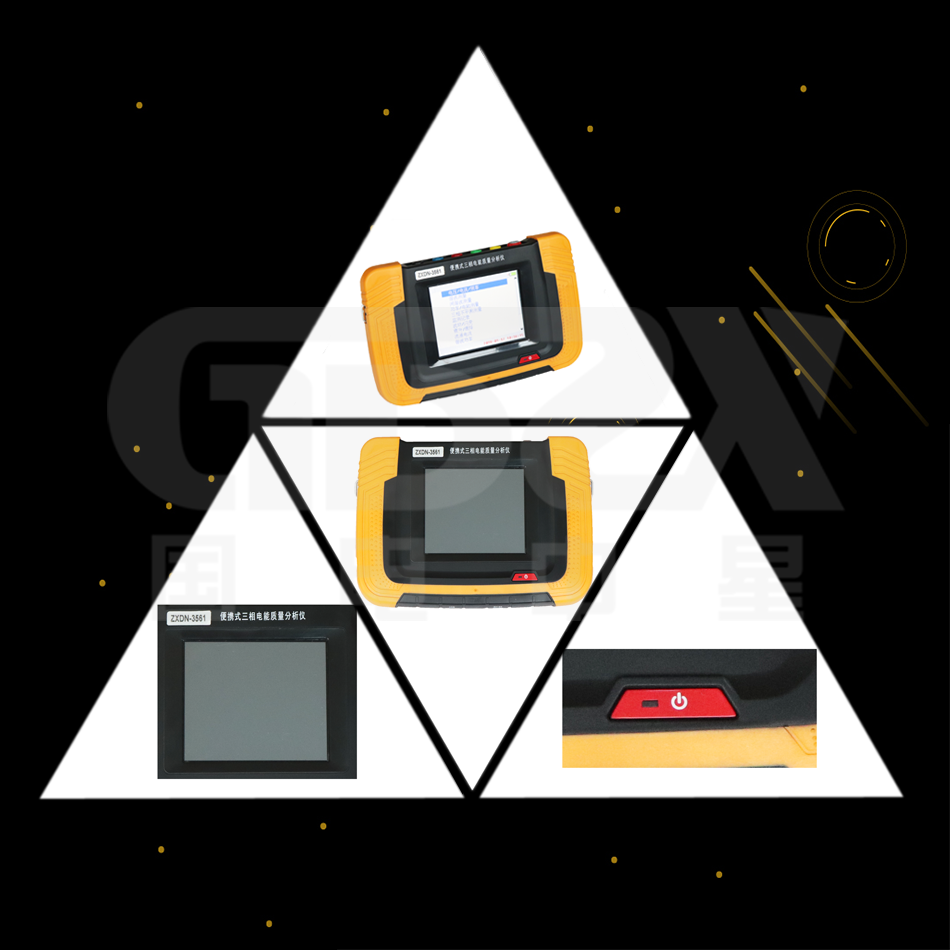

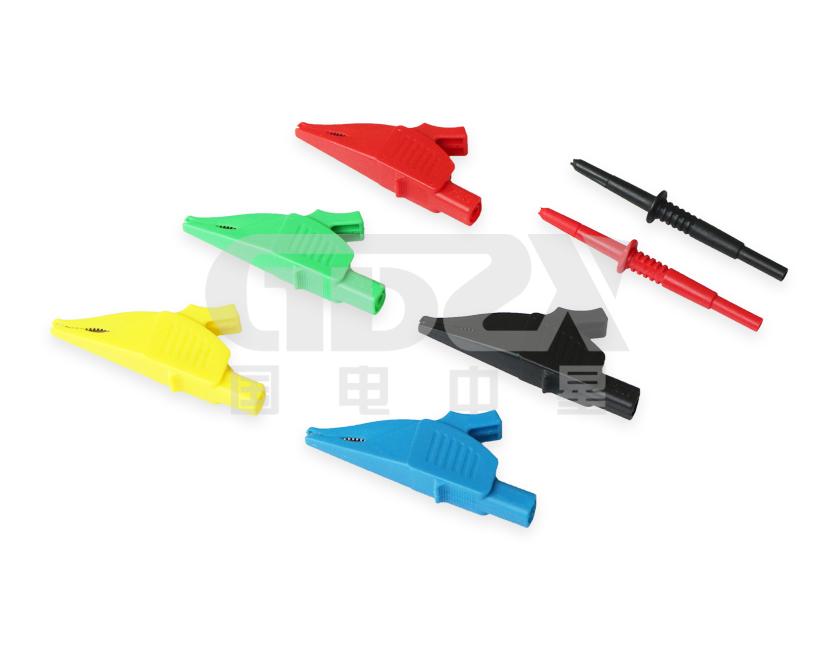

產品圖集

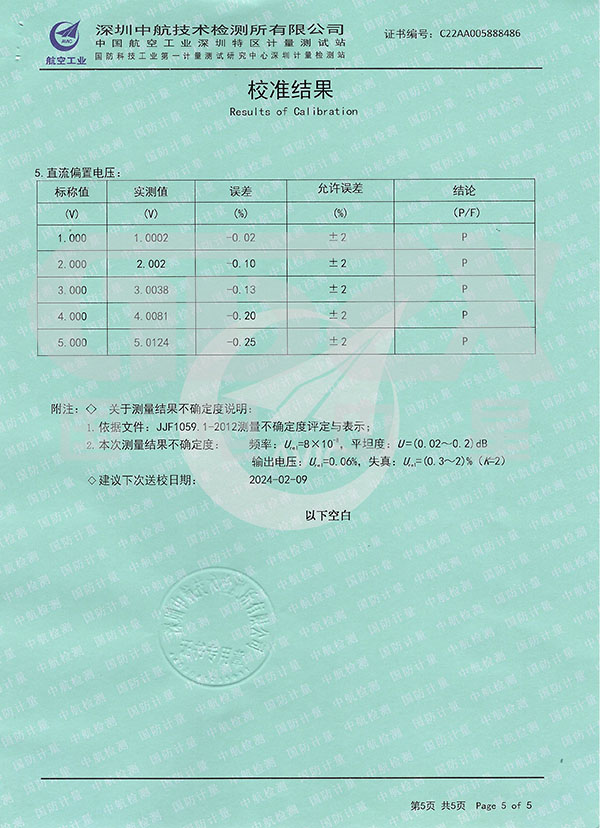

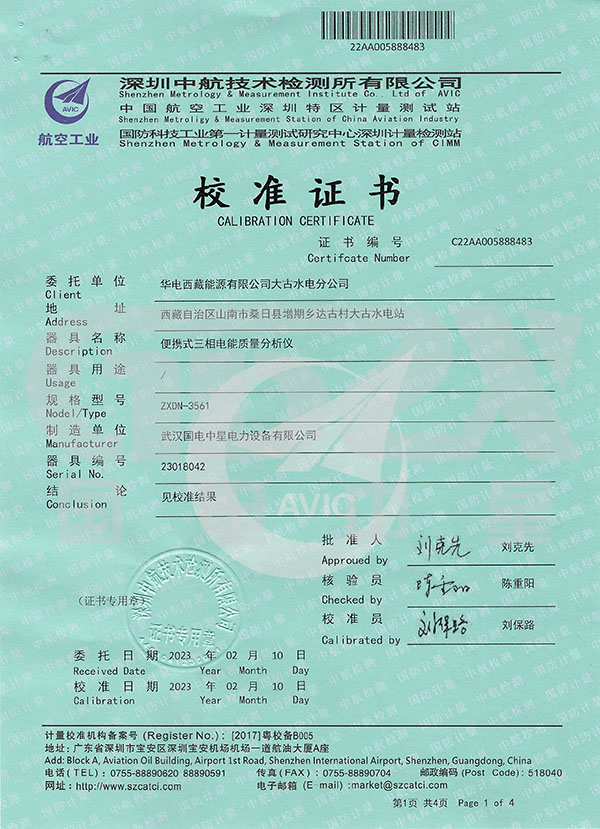

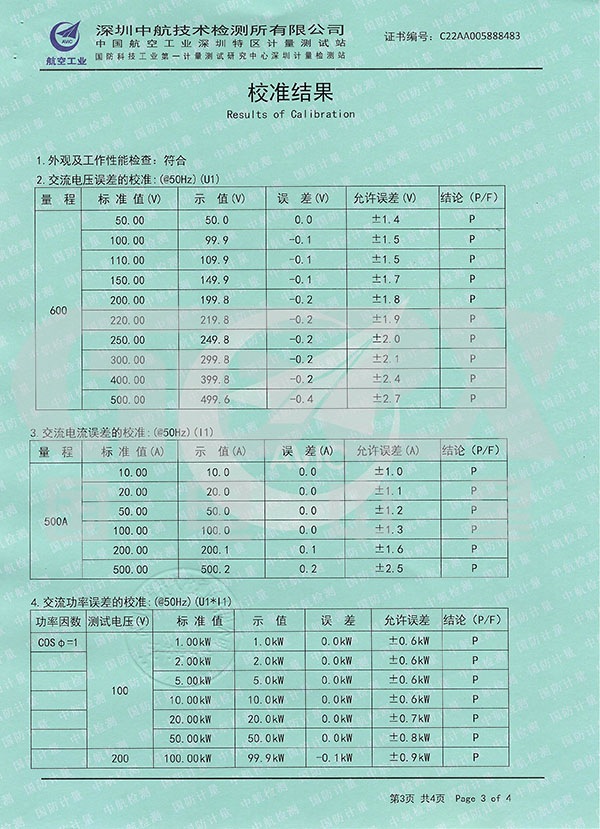

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
