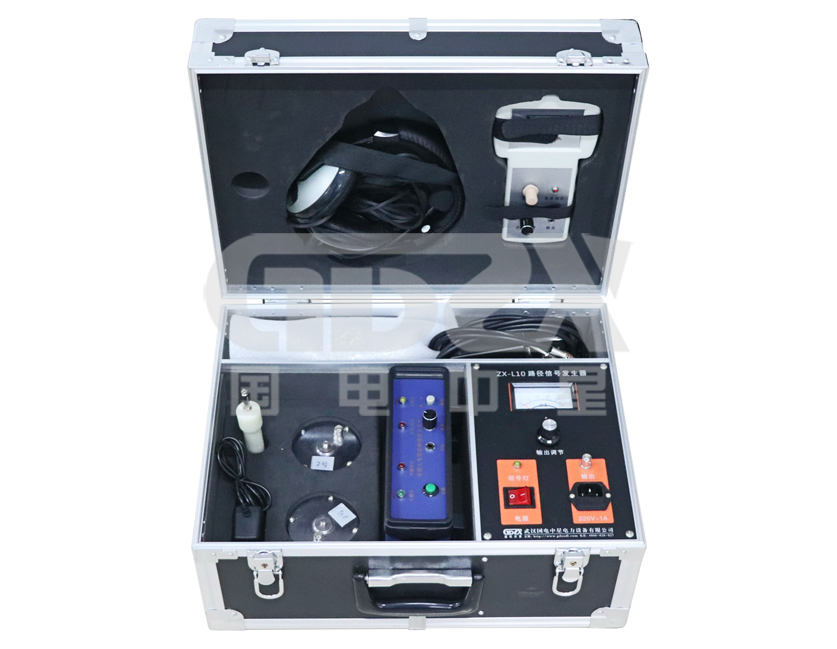

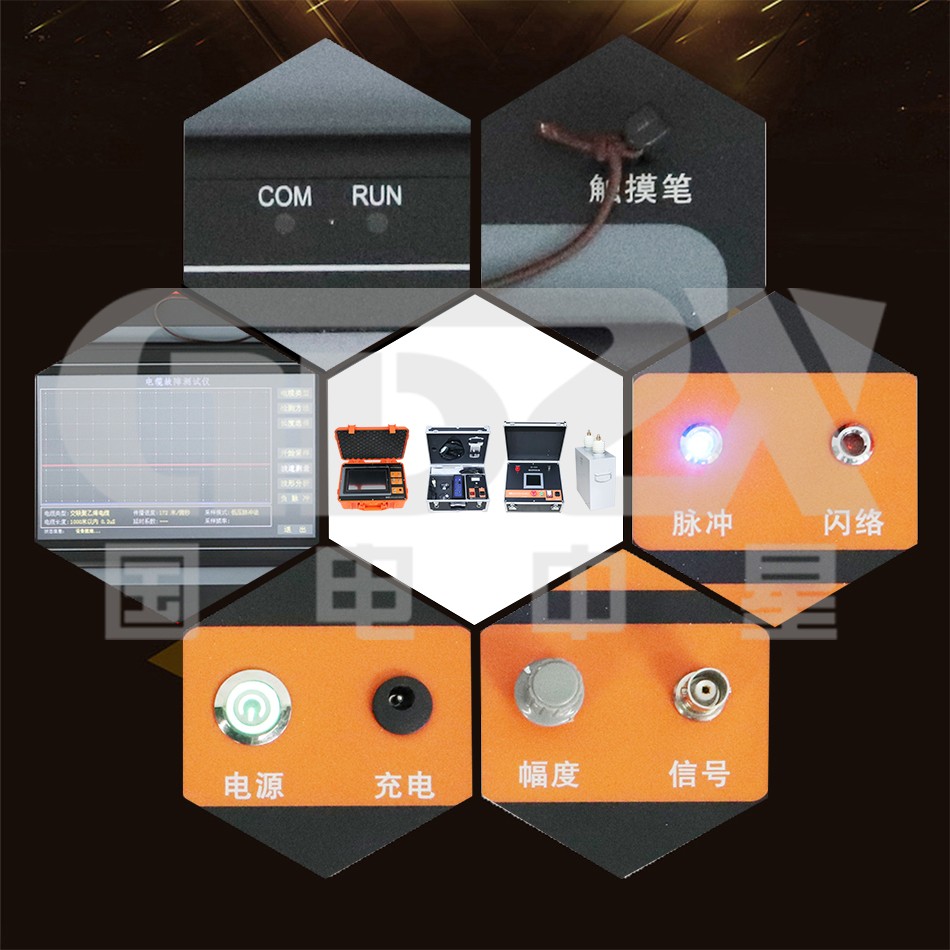

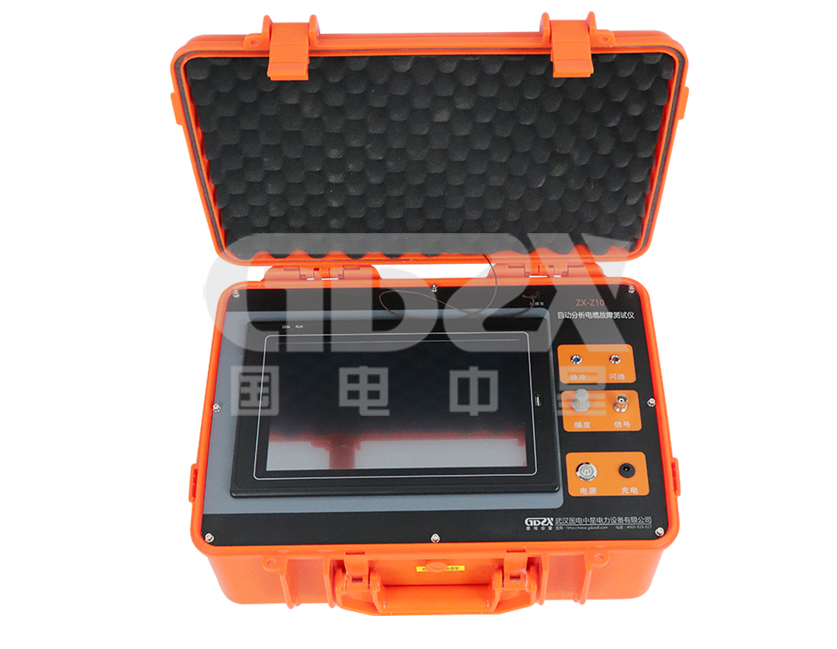

ZX-Z10系列電纜故障定點儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。該儀器是我公司精心設計和制造的全新一代便攜式智能電纜故障檢測儀器，本儀器由高智能工業觸摸屏一體化電腦、USB接口的數據采集器、高能聚合物電池及充電適配器和附件等組成。儀器體積小、重量輕、使用簡單、攜帶方便。

1. 測距范圍：4m～40Km

2. 測距精度：測量范圍小于1Km時測量誤差不大于1m

3. 測量范圍大于1Km時測量相對誤差不大于0.5%

4. 脈沖幅度：在50Ω時不小于250V。

5. 脈沖寬度：0.2μs、2μs、4μs三種。

6. 采樣頻率：48MHz。

7. 系統測量誤差：主機測量結果再配合數顯同步定點儀測量，系統誤差為10cm。

8. 讀數分辨率：V/2f   V電波在電纜中的傳播速度（m/μs） f采樣頻率（MHz）。比如油浸紙電纜的傳播速度為V=160m/μs，用f=40MHz采樣， 則讀數分辨率為：160/（2×40）＝2m

9. 預置了5種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；礦用橡套電纜：100m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。

10. 對于其它非動力電纜，可以在輸入該電纜的已知全長后測出電波在該電纜中的傳播速度。

11. 采樣方式：電流取樣法。

12. 供電電源：工頻或機內聚合物可充電電池。

13. 工頻：交流電220V±10%、頻率50Hz±5%，儀器可正常工作24小時以上。

14. 機內電池：電池充滿電后，儀器可連續工作6小時左右。

15. 工作溫度：-10oC～50oC

16. 主機體積：390×310×180mm，重量：3Kg
