首頁 > 產品中心 > ZX-A帶電電纜識別儀

ZX-A帶電電纜識別儀

用來判別一束電纜中欲尋找的一根特定的電纜的專業儀器

參考標準:DL/T 409-2005

●內置大功能率可充鋰電池,自動阻抗匹配,全自動保護。

●采用一體化專用工具箱式設計。

●具有瞬態跟蹤能力。

注: 關于產品購買、技術維護等服務,歡迎致電! 4000-828-027
產品簡介

ZX-A帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗、聽診器等組成,帶電電纜識別時,可以在發射端預先標定10條電纜,再到遠端接收識別,大大節省工程人員往返操作時間,提高工作效率。


產品別稱
帶電電纜識別儀、帶電電纜識別儀測試儀、電纜識別儀

性能特點
技術指標

1.基準條件和工作條件

影響量

影響量

工作條件

備注

環境溫度

23℃±1℃

-10℃~40℃

/

環境濕渡

40%~60%

80%

/

被測電壓電流頻率

50Hz±1Hz

45Hz~70Hz

測試電壓電流時

接收機工作電壓

7.4V±0.5V

7.4V±1V

/

發射機工作電壓

11.1V±0.5V

11.1V±1.5V

/

外電場、磁場

應避免

被測電纜位置

被測電纜處于柔性電流鉗的近似幾何中心位置

2.發射機規格



發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示



11.1V大容量可充鋰電池,充滿電連續工作約8小時

輸出方式

帶電識別時卡鉗耦合;停電識別時直連輸出

發射頻率

帶電識別時625Hz、1562Hz、2500Hz、10000Hz,

電識別時1562Hz、2500Hz,

按上下箭頭鍵調節發射頻率

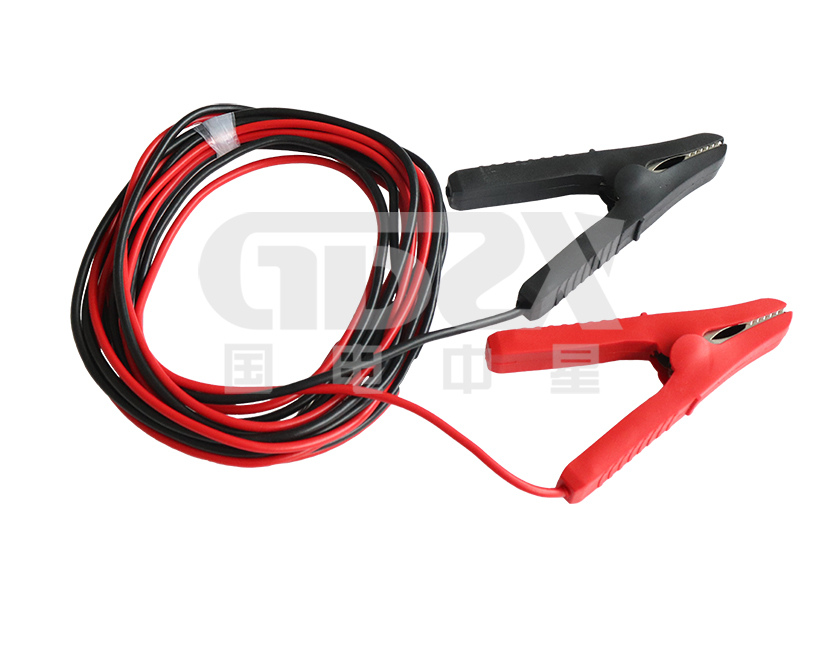

測試線長

3米,帶鱷魚夾,紅黑各1條

發射鉗尺寸

長寬厚250mm×140mm×35mm

發射鉗內徑

φ105mm

發射鉗線長

3m

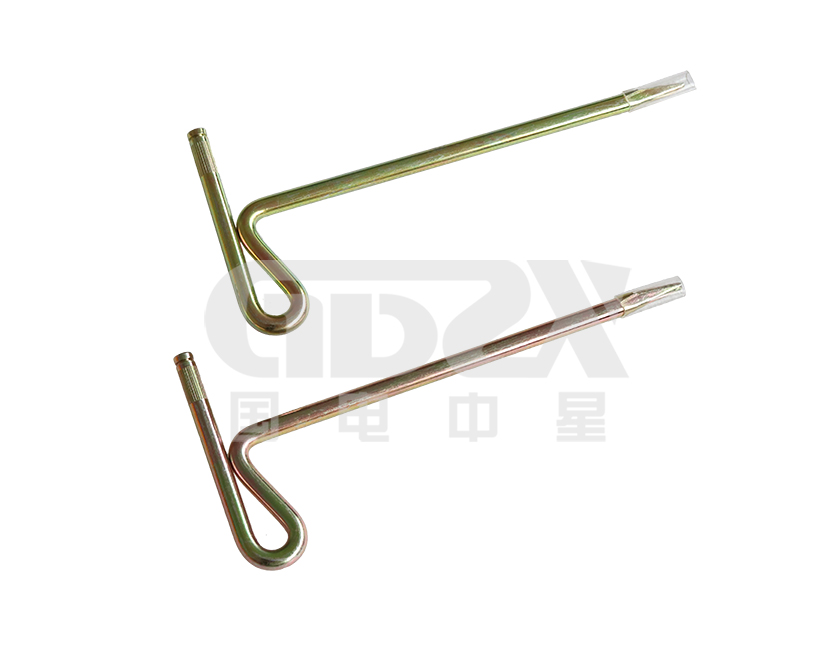

接地針尺寸

長寬厚225mm×100mm×10mm

發射機尺寸

320mm×275mm×145mm

顯示模式

超大LCD實時顯示剩余電池電壓,具有背光燈

LCD尺寸

長寬128mm×75mm;顯示域124mm×67mm

外包裝尺寸

長寬高400mm×245mm×335mm

工作溫度

-10℃~40℃

存儲條件

-20℃~50℃,≤95%RH, 無結露

背光控制

有,白色背光燈

工作溫度

-10℃~40℃

存儲條件

-20℃~50℃,≤95%RH, 無結露

儀表質量

發射機2.5kg;發射鉗1.12kg;總質量4.44kg(含接收機)

電池電量

當電池電壓低于9.65V時,電池電壓低圖標顯示,提醒給電池充電;

低于9.5V時,設備自動關機

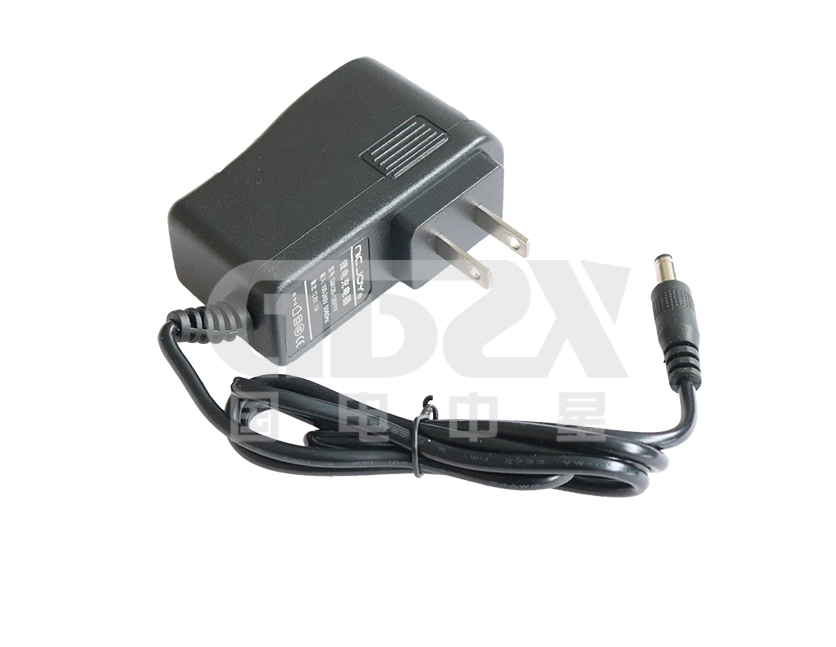

12.6V DC充電器

充電接口

圓形充電接口,DC標識



發射機采用一體化專用工具箱式設計,箱體能承受約200kg的壓力



AC 3700V/rms(儀器箱頂面與底面之前)

電磁特性

IEC61326(EMC)

參考安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

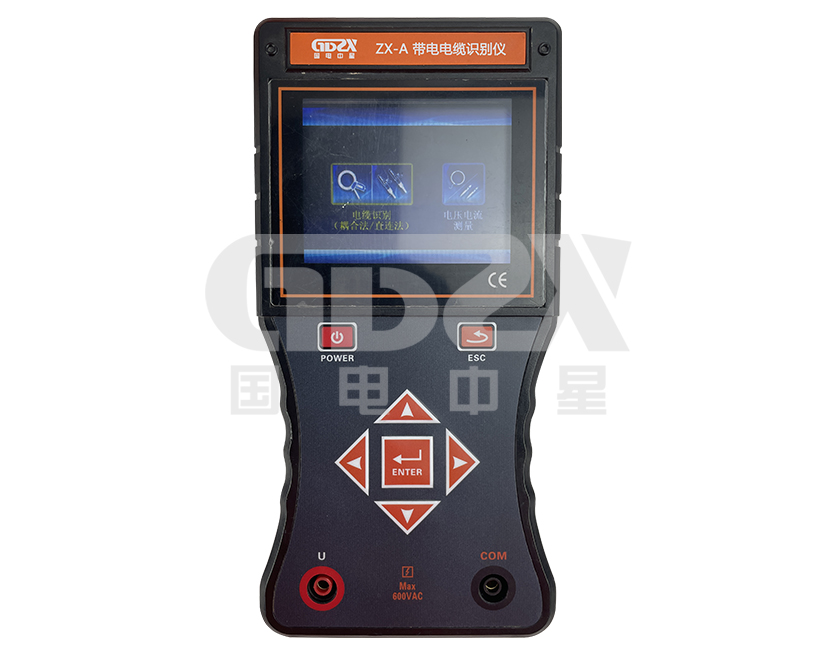

3.接收機規格



帶電電纜識別、停電電纜識別;交流電壓、電流、頻率測量



7.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約6小時

接收頻率

625Hz、1562Hz、2500Hz、10000Hz(識別時,按左右箭頭鍵調節接收頻率大小)

增益強度

1dB、10dB、20dB按左右箭頭鍵調節增益強度

額定電流

300mA max

顯示模式

3.5寸真彩液晶屏顯示,彩色圖標指示

信號標定

可標定電纜數量:1~10

有,標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一

具有一次標定多條電纜的功能,每條電纜標定好后不能改變測試頻率和放大倍數,否則要重新標定

方向識別

有,發射鉗接收鉗與加載信號必須方向一致,為識別成功的條件之一

識別成功

電纜識別成功綠色打鉤圖標指示(√)

非目標電纜

非目標電纜紅橙色打叉圖標指示(×)

接收機尺寸

長寬厚207mm×101mm×45mm

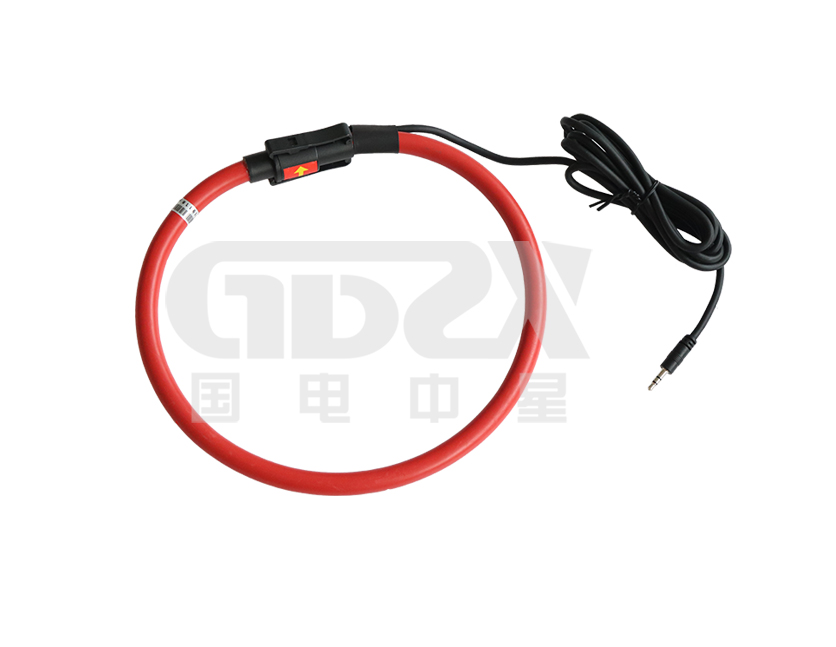

柔性電流鉗

長約620mm,線徑約8mm

線圈內徑

φ200mm(可以根據需要定制更大口徑)

引線長度

柔性電流鉗引線長度:約3m

聽診器尺寸

長寬厚約111mm×60mm×27mm(聽診器選配)

引線長度

聽診器引線長度:約3m

檢測范圍

停電識別:線圈可檢測回路電阻為0Ω~8kΩ的脈沖信號;檢測回路電阻為8kΩ時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里,主要由接地電阻與線纜電阻決定)

帶電識別:線圈可檢測回路電阻為0Ω~200Ω的脈沖信號;檢測回路電阻為200Ω時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里,主要由接地電阻與線纜電阻決定)

量程

交流電壓:0.00V~600V(50Hz/60Hz)

交流電流:0.00A~5000A(50Hz/60Hz)

電流頻率:45Hz~70Hz

精度

交流電壓:±2%±3dgt

交流電流:±2%±3dgt

電流頻率:±2Hz

識別信號

數字顯示

檢測速率

1次/秒

增益調節

測試界面下,按左右箭頭鍵調節信號放大倍數,使接收信號有效并穩定顯示

背光控制

開機功能選擇界面下,按上下箭頭鍵可以調節LCD背光亮度

自動關機

開機約1小時后,儀表自動關機,以降低電池消耗

電池電壓

當電池電壓低于6.5V時,電池電壓低圖標顯示,提醒給電池充電

8.4V 1A充電器

充電接口

USB充電接口

工作溫濕度

-10℃~40℃;80%Rh以下

存放溫濕度

-10℃~50℃,≤95%RH, 無結露

接收機質量

電流鉗172g;接收機370g(帶電池)



AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等級2

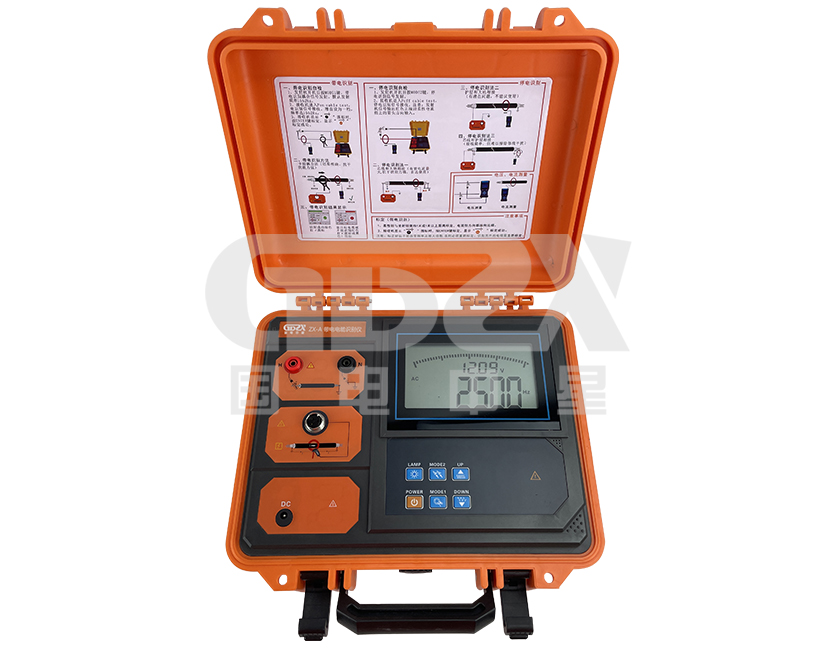

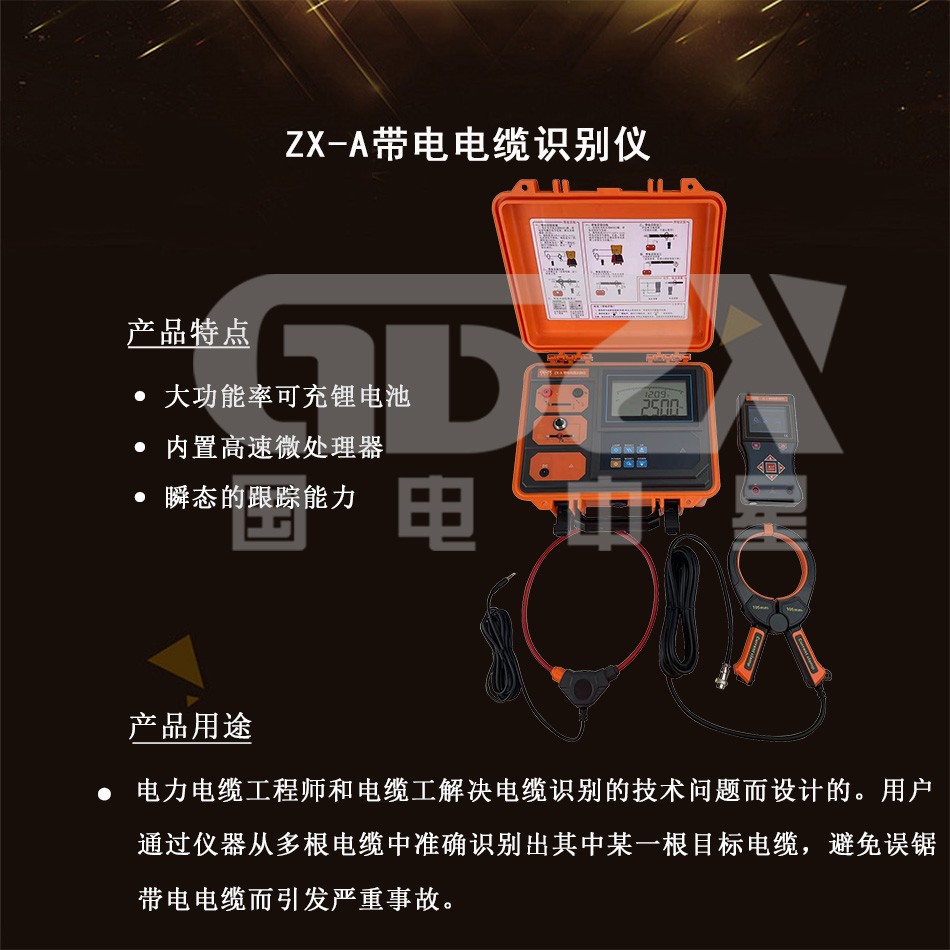

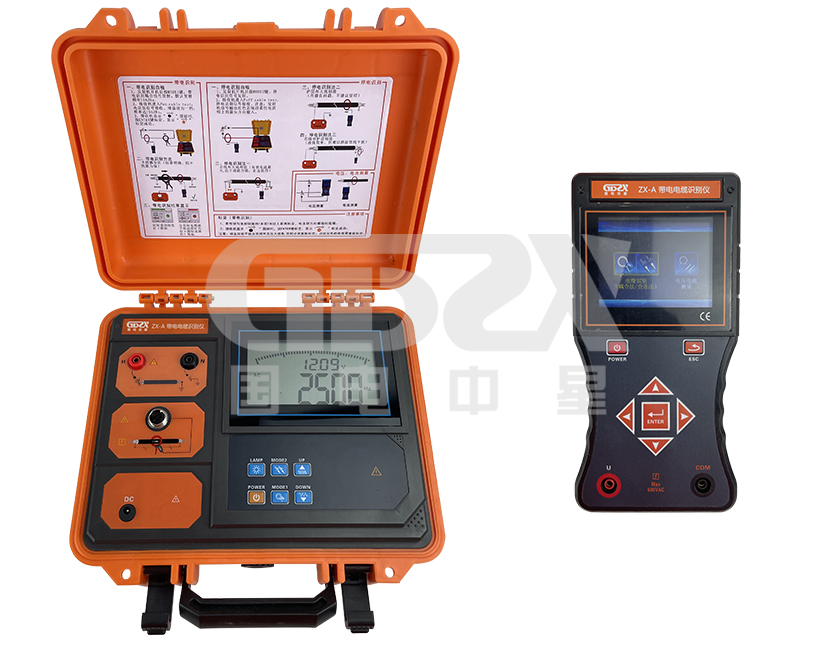

ZX-A帶電電纜識別儀介紹

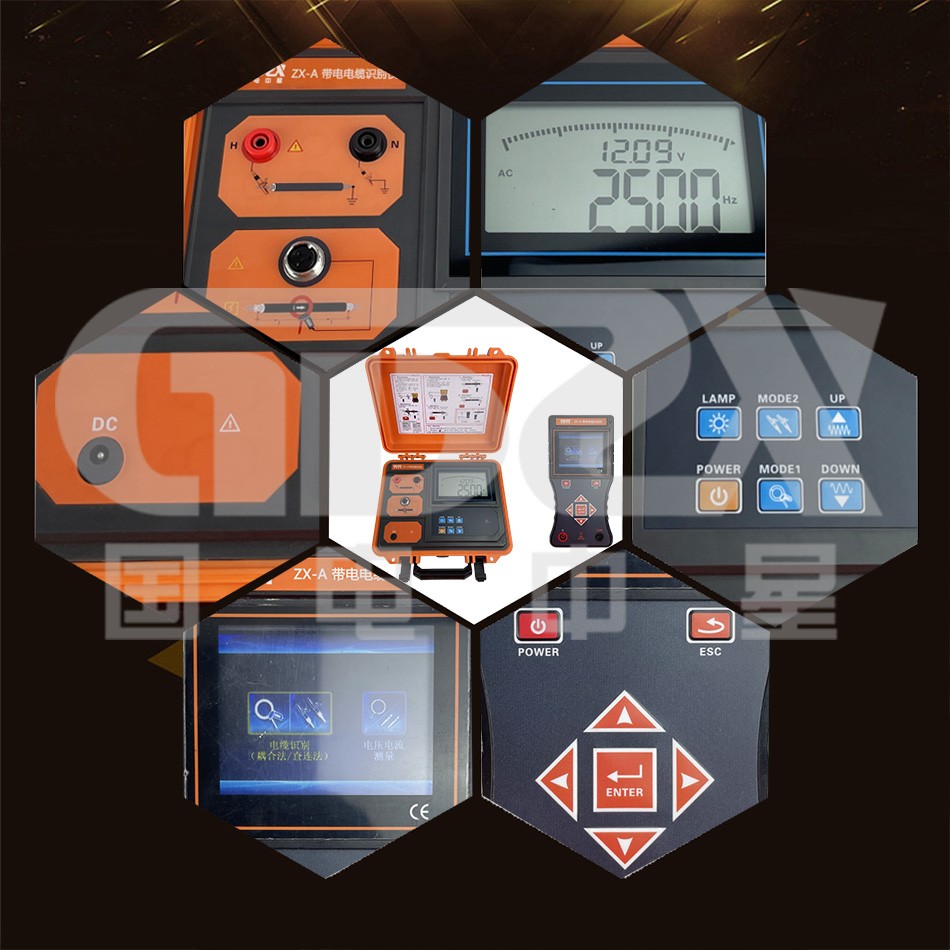

ZX-A帶電電纜識別儀細節圖

注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027

產品圖集

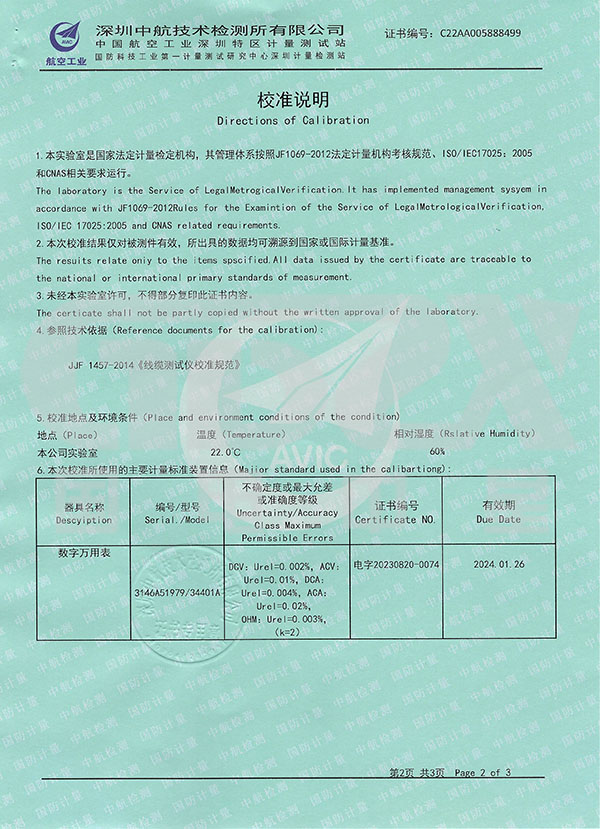

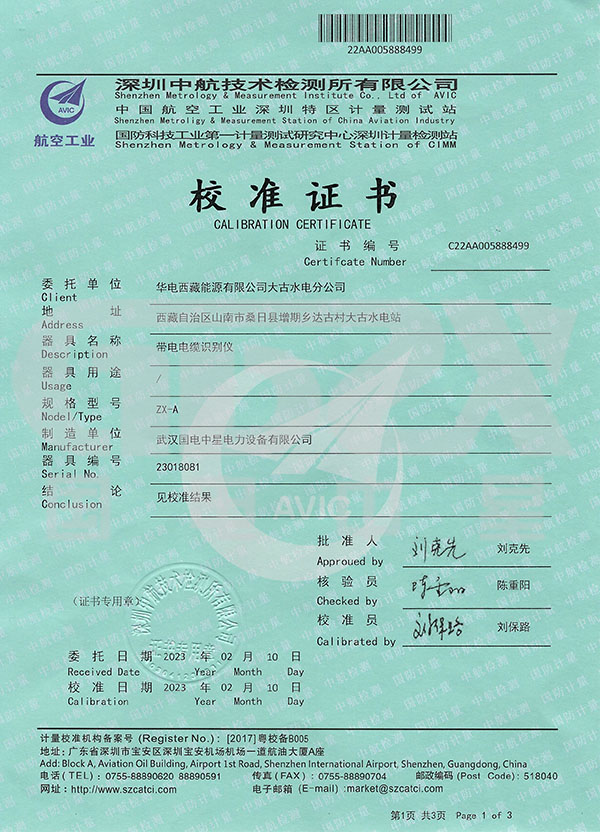

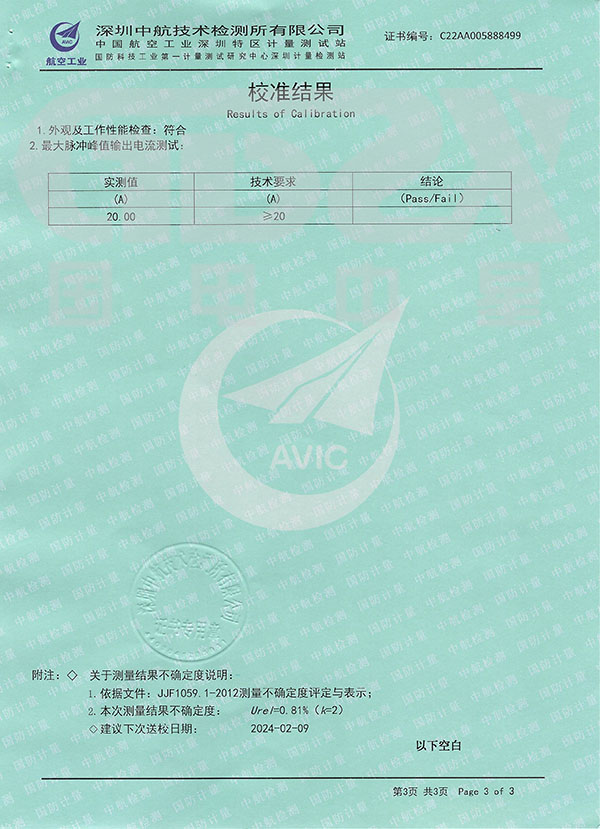

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
