首頁 > 產品中心 > ZXKC-HB高壓開關綜合測試儀

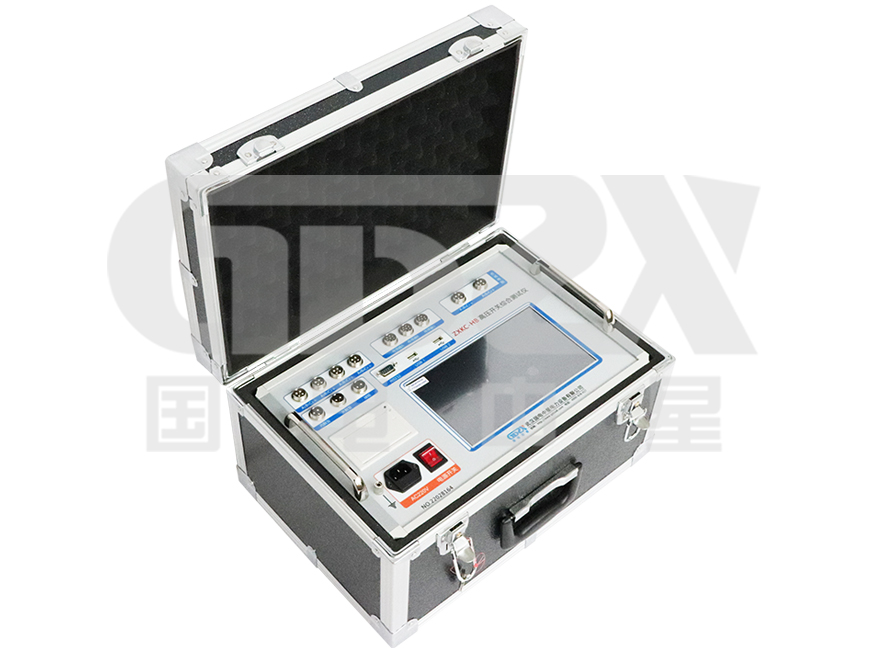

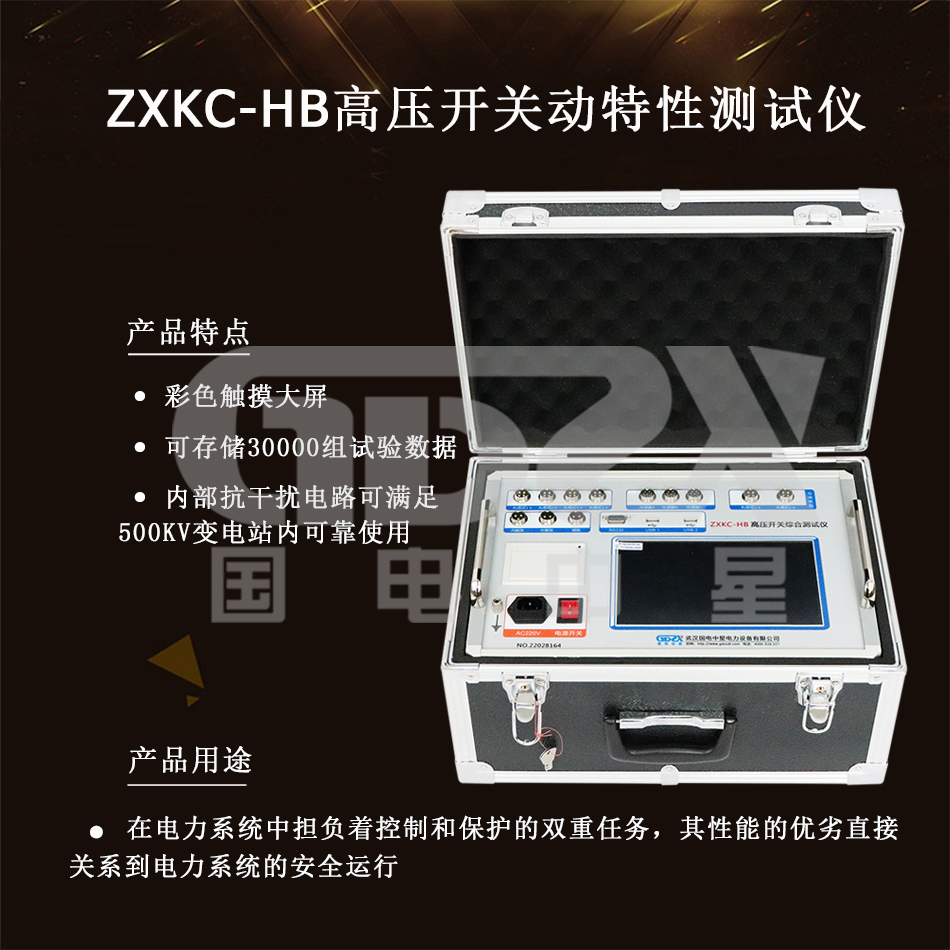

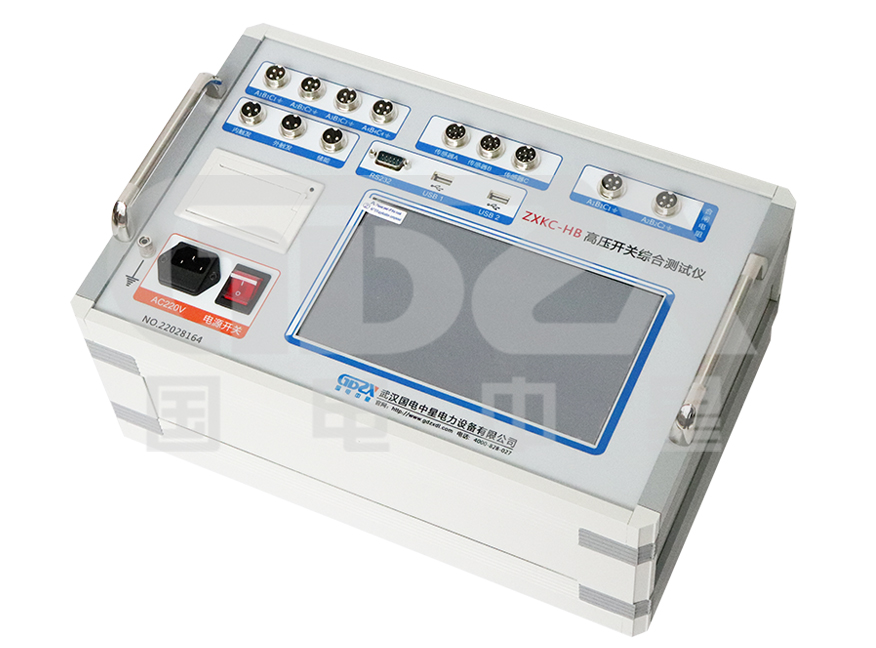

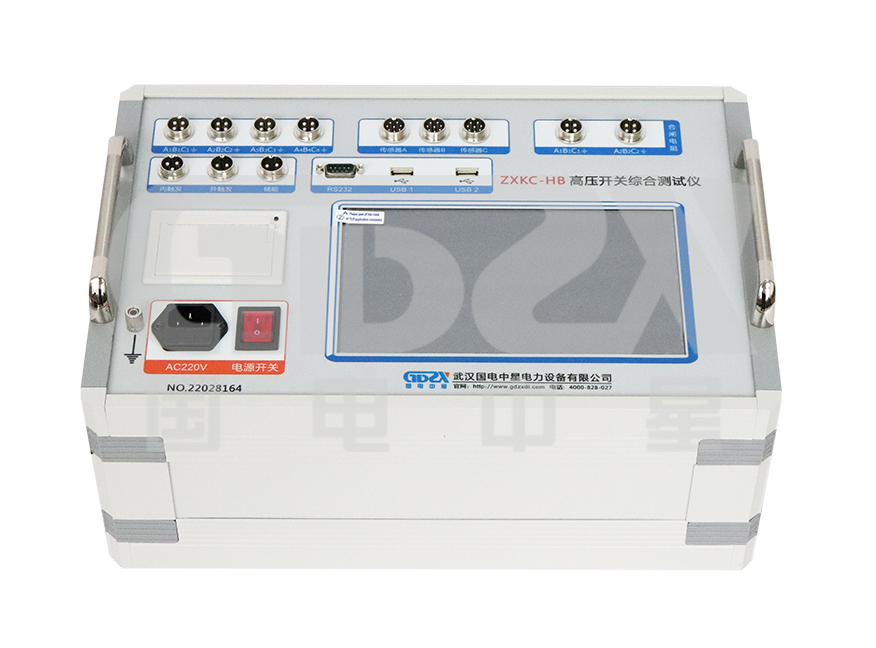

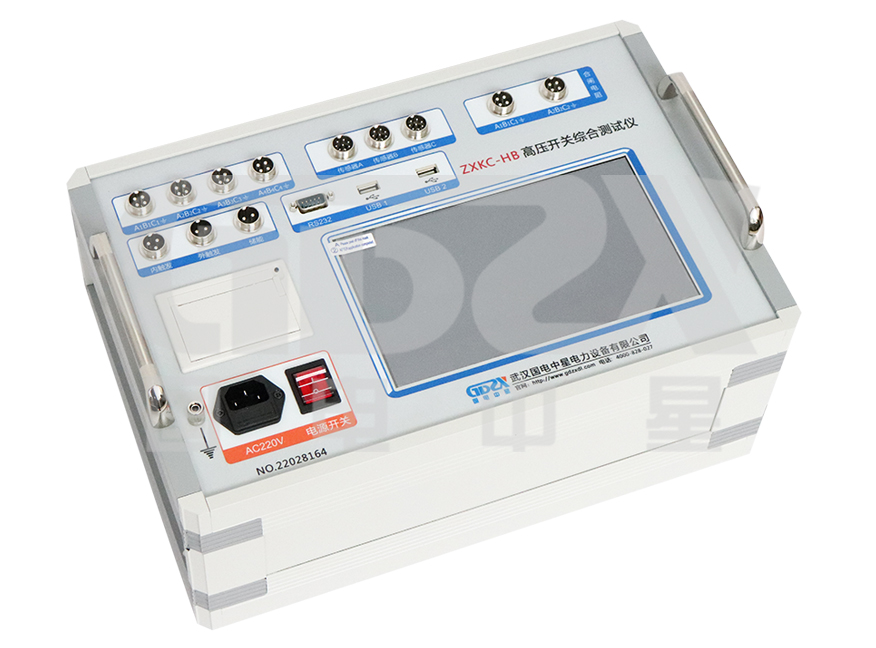

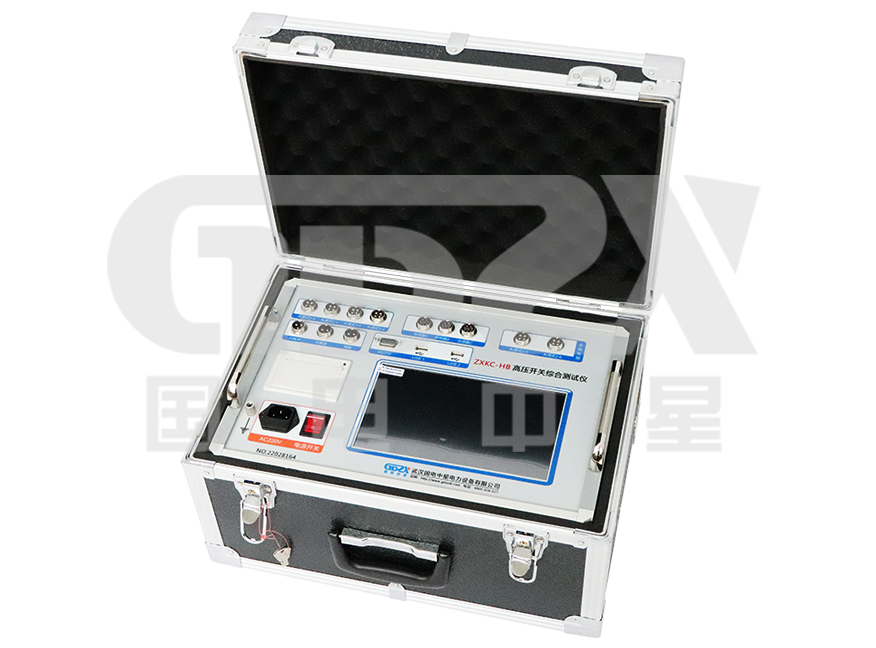

ZXKC-HB高壓開關綜合測試儀

能夠準確測量各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數

參考標準：GB1984-2003,DL/T846.3-2004

● 9寸彩色觸摸大屏,人性化操作界面直觀。
● 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻。
● 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介

        隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。本儀器高壓開關綜合測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。


產品別稱
開關動特性測試儀、智能高壓開關動特性測試儀、高壓開關機械動特性測試儀、高壓開關動特測試儀、高壓開關特性綜合測試儀、高壓開關時間特性測試儀、高壓開關動作特性測試儀、高壓開關機械測試儀、智能開關特性測試儀、高壓開關綜合參數測試儀、開關動作特性測試儀、高圧開關機械特性測試儀、斷路器動特性測試儀、開關特性綜合測試儀、高壓開關機械性測試儀、高壓斷路器動特性測試儀、高壓開關綜合測試儀、高壓開關動特性測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、斷路器機械特性測試儀、高壓開關綜合特性測試儀

性能特點
技術指標

1. 時間測量：12路

            固有分閘（合閘）時間

            分閘（合閘）相內不同期

            分閘（合閘）相間不同期之差

            合閘（分閘）彈跳時間（彈跳次數）

不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；

內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。

外觸發測試范圍：0.01ms～200s

在1000ms以內準確率：0.05%±1個字

2. 合閘電阻測量：3/6路

                 固有分閘（合閘）時間

               分閘（合閘）相內不同期

               分閘（合閘）相間不同期

               合閘電阻投入時間、電阻值

3. 測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字

4. 速度測量：剛分（剛合）速度

             指定時間段（行程段或角度段）平均速度

5. 測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s，

345°角度傳感器 0.01～25.00m/s，

激光傳感器0.01～15.00m/s。

6. 行程測量：動觸頭行程（行程）（3路行程測量選配）

             接觸行程（開距）

             超行程

             過沖行程或反彈

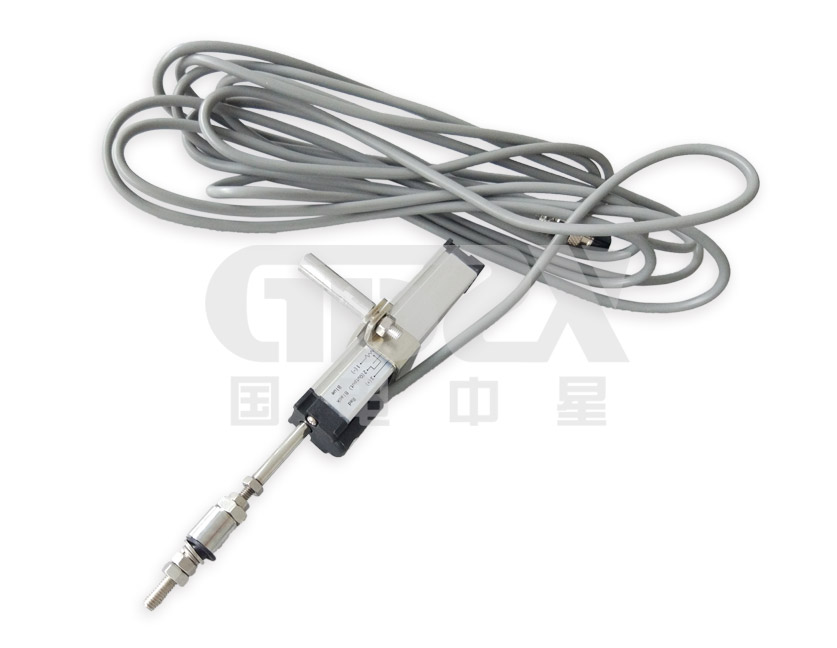

7.  測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

               旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。

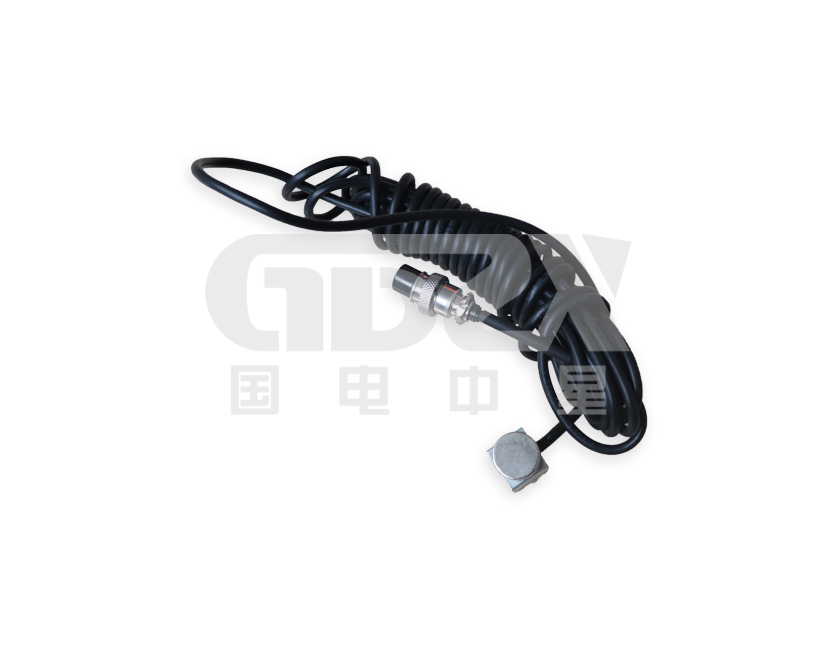

               加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。

8. 線圈電流：最大電流20A,分辨率：0.01A。

9. 線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。

10. 儀器電源 ：AC220V ± 10%；50Hz ± 10%。

11. 直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。

12. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

13. 隔離開關測量范圍：

⑴、電壓輸出：DC6～270V（可調）；

               ⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號最大采集時間為200秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

14. 主機體積：400×263×175mm

15. 使用環境：  -20℃~+50℃

16. 相對濕度：≤90%

選型指南：

型號名稱功能參數
ZXKC-VI常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能
ZXKC-VI2豪華型 配置：在ZXKC-VI基礎上增加閉鎖電源功能
ZXKC-VI3豪華型 配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）

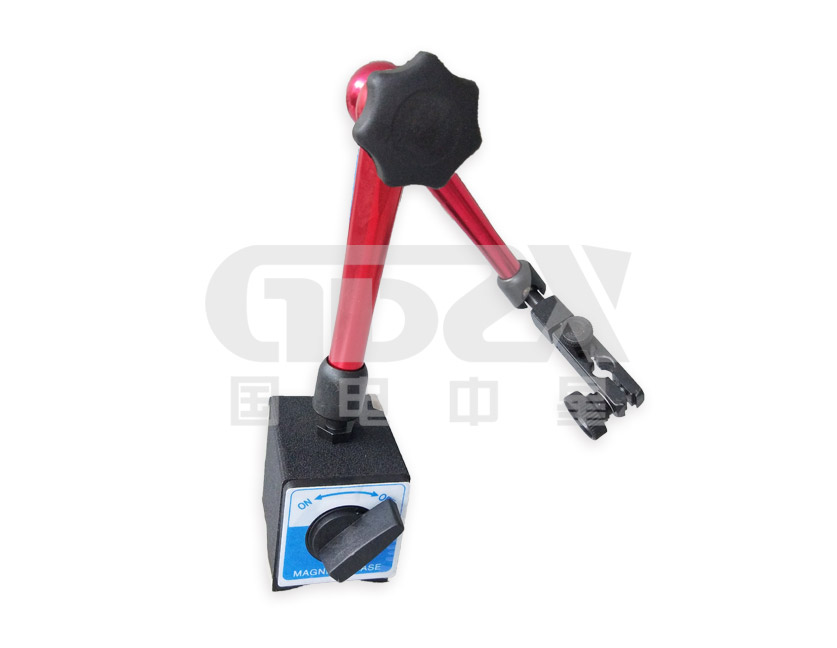

ZXKC-H常規型 配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HA3豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路)
ZXKC-HA6豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路)
ZXKC-HB3豪華型 配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HB6豪華型 配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HC3豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試
ZXKC-HC6豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試
ZXKC-HD3豪華型 配置：12路斷口，3路合閘電阻測試，3路雙端接地開關
ZXKC-HD6豪華型 配置：12路斷口，6路合閘電阻測試，6路雙端接地開關
ZXKC-HE3豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻
ZXKC-HE6豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻
ZXKC-HF3豪華型 配置：12路斷口，3路合閘電阻測試，200A動態電阻
ZXKC-HF6豪華型 配置：12路斷口，6路合閘電阻測試，200A動態電阻
ZXKC-HG3豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關
ZXKC-HG6豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關



注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

操作視頻

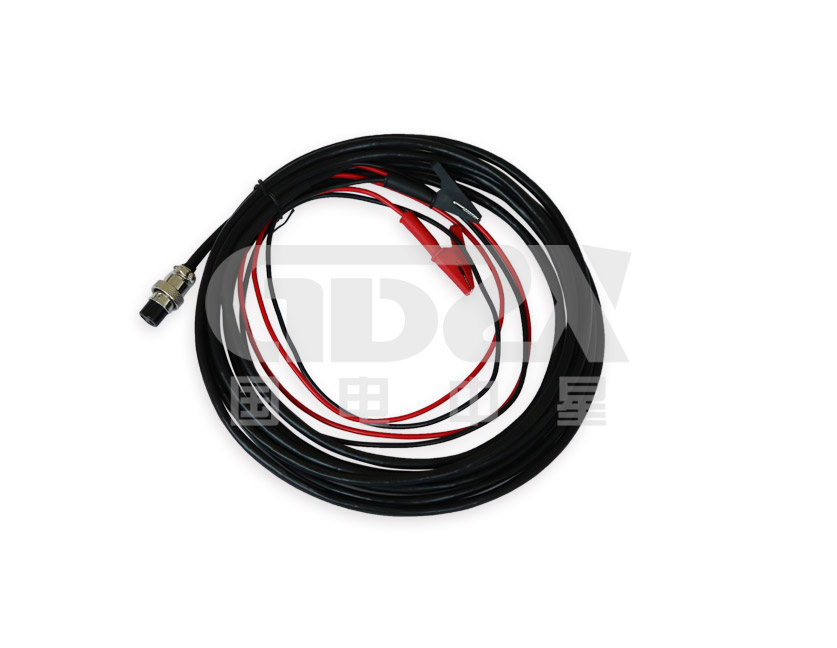

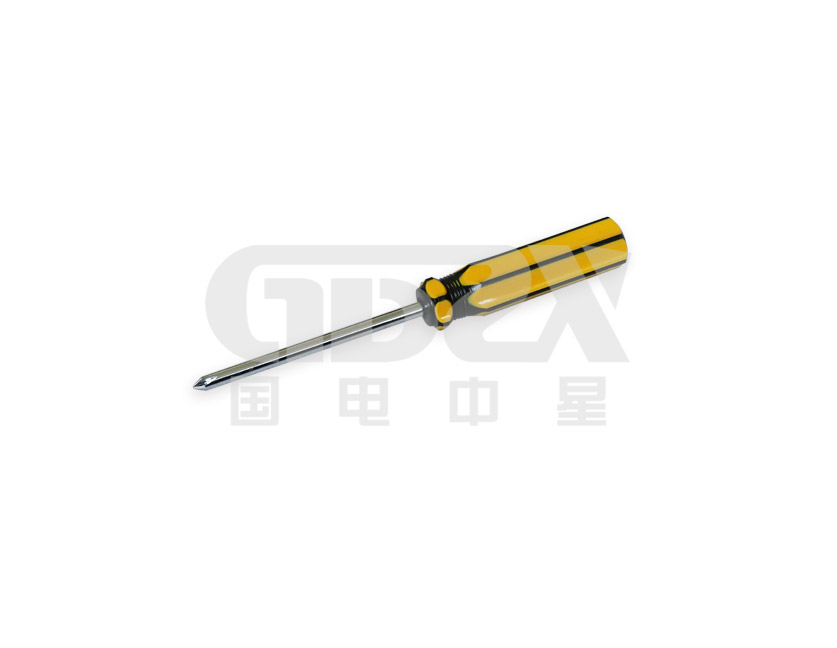

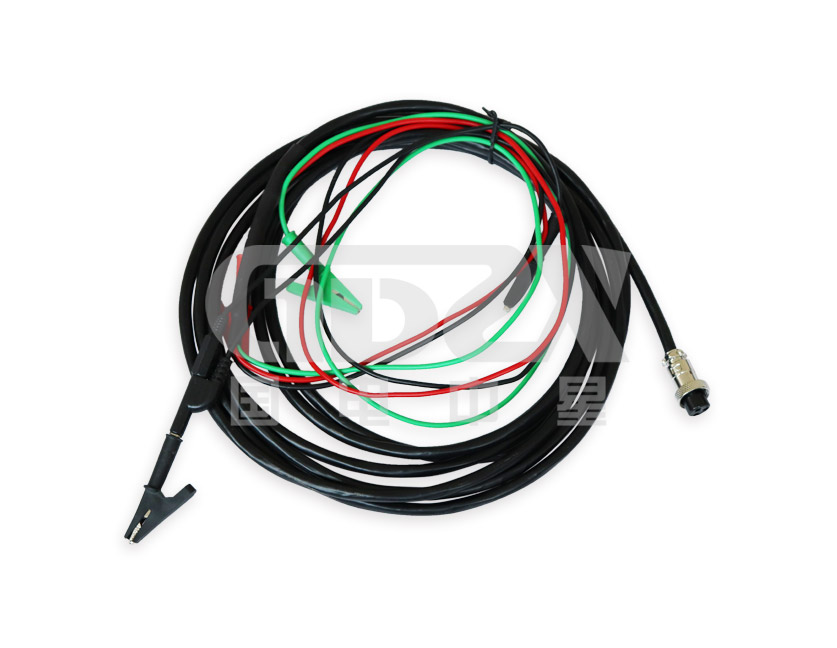

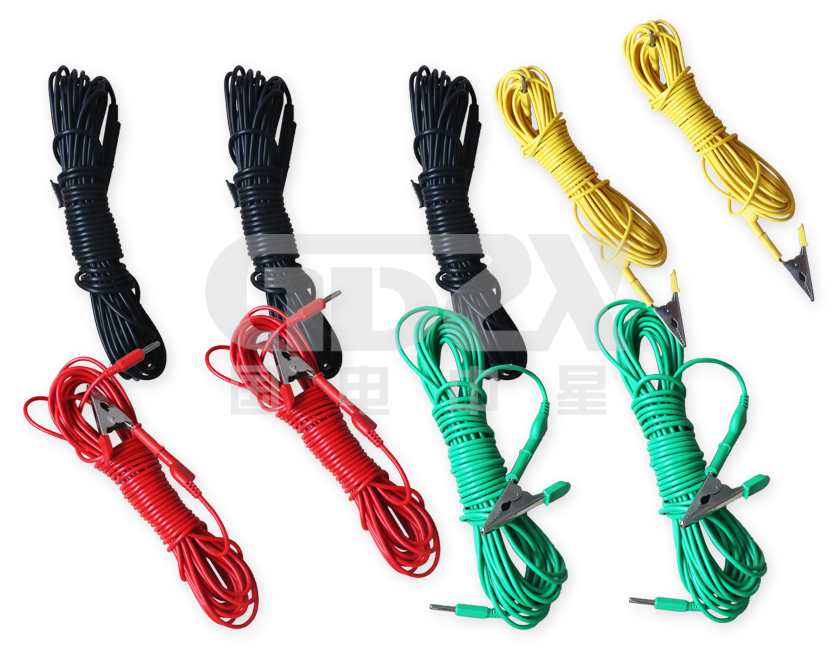

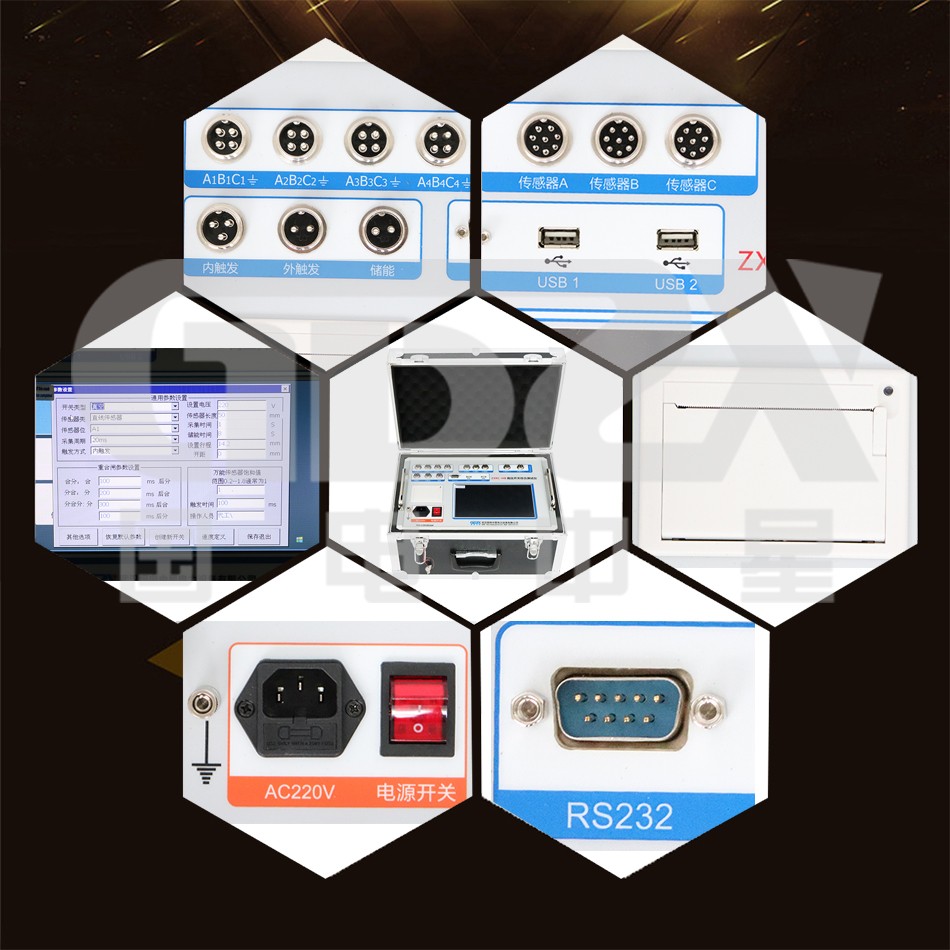

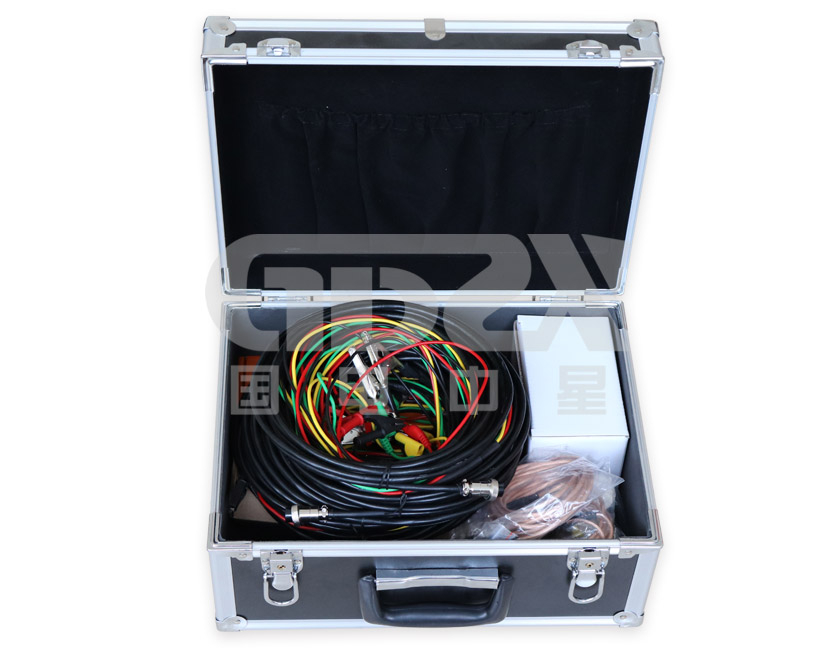

產品圖集

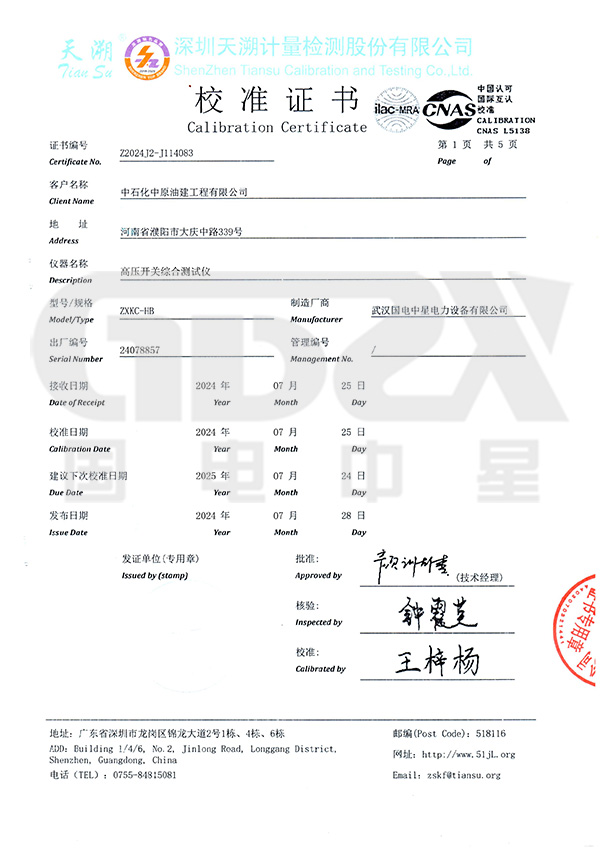

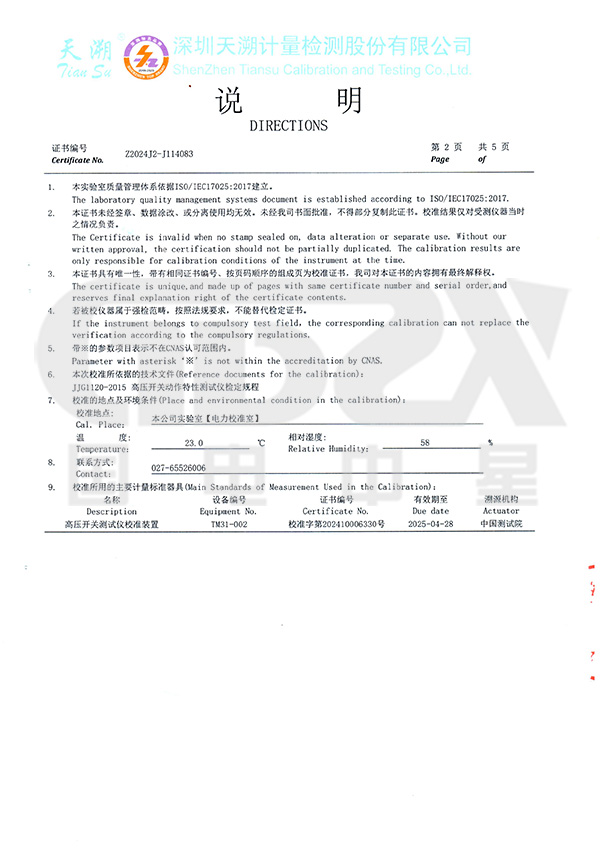

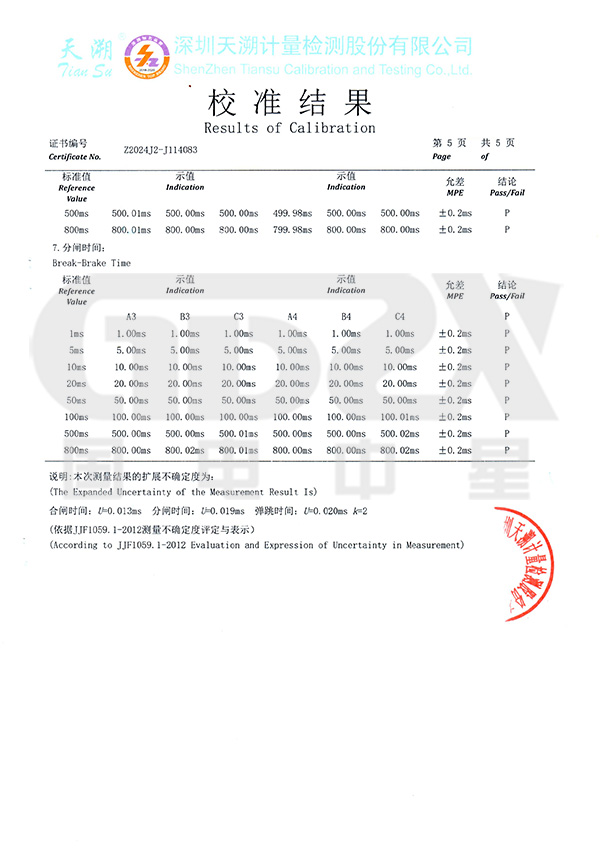

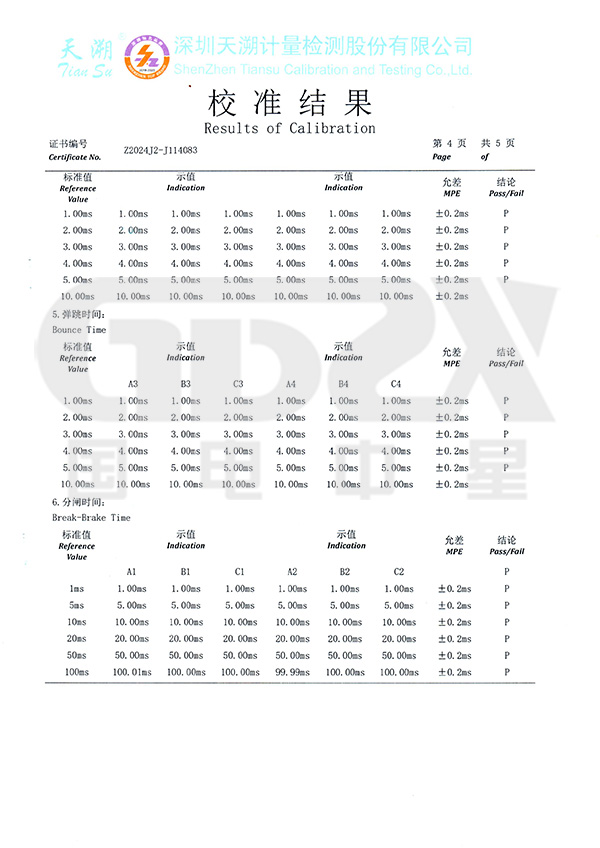

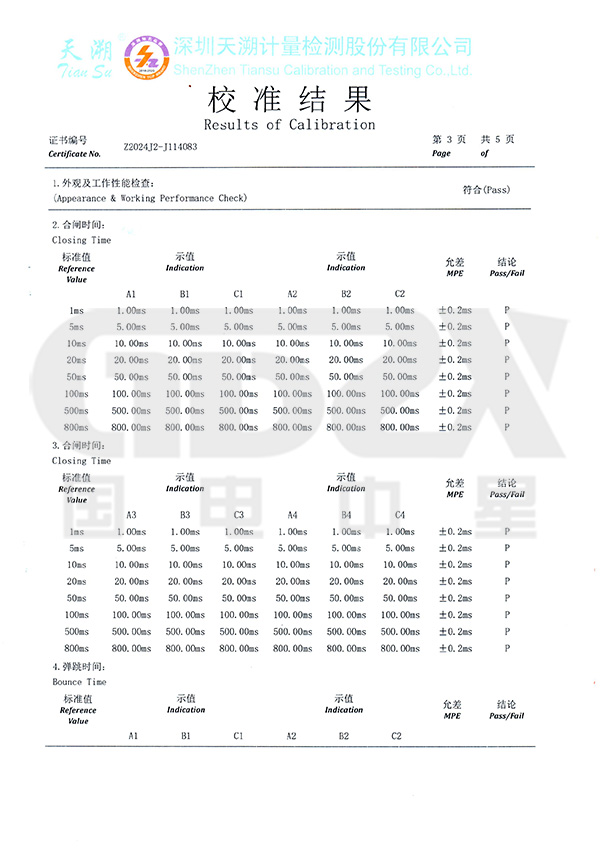

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
