ZX-600合并單元測試儀
適用于發電廠、變電站、各類科研單位及設備制造企業
參考標準：DLT 281-2012
●支持智能測試模板編輯。
●數字量/模擬量輸出。
●模擬量及數字量同時輸出。
說明書
操作視頻1. 智能測試模塊：支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。
2. 自動測試：具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；
3. 數字量/模擬量輸出：可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；
4. 模擬量及數字量同時輸出：支持同時進行模擬量、SV、FT3的輸出及GOOSE報文的收發；
5. 多種掃描模式：支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
6. 安全及報警：具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；
7. 虛端子圖形化顯示：支持虛端子圖形化顯示功能，數據流向清晰明了；
8. 報文同時收發：支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網接口收發；
9. FT3/擴展FT3：支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
10. 異常測試：具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；
11. 故障回放：支持故障仿真和COMTRADE格式數據回放功能；
12. MMS服務：具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；
13. 對時與授時：具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號；
14. 硬接點開入及開出：開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；
15. 報文接收及分析：具備報文接收及分析功能，可將接收到的報文用ZHNPA打開進行分析或?qū)С?/p>
16. 單纖模式：光口支持單纖發送、單纖接收，支持光功率測試；
17. 模擬量小信號：配備模擬量小信號接口，支持12路模擬量小信號輸入，可測量-7V~ 7V交流電壓；支持12路模擬量小信號輸出，可輸出-7V~ 7V交流電壓；
18. 觸摸操作：配備10.4寸高分辨率顯示屏，支持觸摸操作；
19. 無線連接：提供4G遠程測試功能，具備WiFi模塊，方便用戶使用；
交流電壓源輸出 | |
量程 | 每路120V/60VA |
準確度 | 0.2V~2V時，±4mV；2V~120V時，±0.1% |
分辨率 | 1mV |
交流電流源輸出 | |
量程 | 每路30A/450VA |
準確度 | 0~500mA時，±1mA； 500mA~30A時，±0.1% |
分辨率 | 1mA |
相位 | |
范圍 | 0~360° |
準確度 | ±0.1° |
分辨率 | 0.1° |
頻率 | |
范圍 | 0~1000Hz |
準確度 | <±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz) |
分辨率 | 0.001 Hz |
時間 | |
范圍 | 10ms~9999.999s |
分辨率 | 1ms |
開關量輸入 | |
數量 | 8對 |
遮斷容量 | DC250V /0.5A |
開關量輸出 | |
數量 | 6對，其中2對為快速開出(0.1ms) |
直流電壓源輸出 | |
量程 | 每路0~160V/60VA |
準確度 | 0.2% |
直流電流源輸出 | |
量程 | 每路0~20A/450VA |
準確度 | 0.2% |
同步 | |
接口類型 | GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588 |
數量 | GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對 |
無線連接 | |
接口類型 | WIFI、4G |
有線連接 | |
接口類型 | 百兆Lan口，RJ45 |
數量 | 2個 |
供電電源 | |
供電電壓 | 交/直流 220V，允許偏差：-20%~15% |
供電頻率 | 47~65 Hz |
IEC 61850通訊接口 | |
功能 | 任意配置為IEC 61850 9-1/9-2的SMV發送、接收端或GOOSE發送、接收端 |
接口類型 | LC光口， |
數量 | 8對,6對為100M自適應，2對為100/1000M自適應 |
波長 | 1310nm |
IEC 60044通訊接口 | |
功能 | IEC60044-7/8、DL/T282報文的接收、發送 |
接口類型 | ST |
數量 | 6個發送口，2個接收口 |
模擬量小信號輸入 | |
接口類型 | 航空插頭，交流電壓 |
數量 | 12路 |
模擬量小信號輸出 | |
接口類型 | 航空插頭，交流電壓 |
數量 | 12路 |
USB口 | |
數量 | 3個 |
工作環境條件 | |
工作溫度 | -10℃~50℃ |
濕度 | ≤95%,無凝露 |
其他 | |
聯機接口 | RJ45 |
顯示屏 | 10.4寸真彩液晶顯示，帶觸摸功能 |

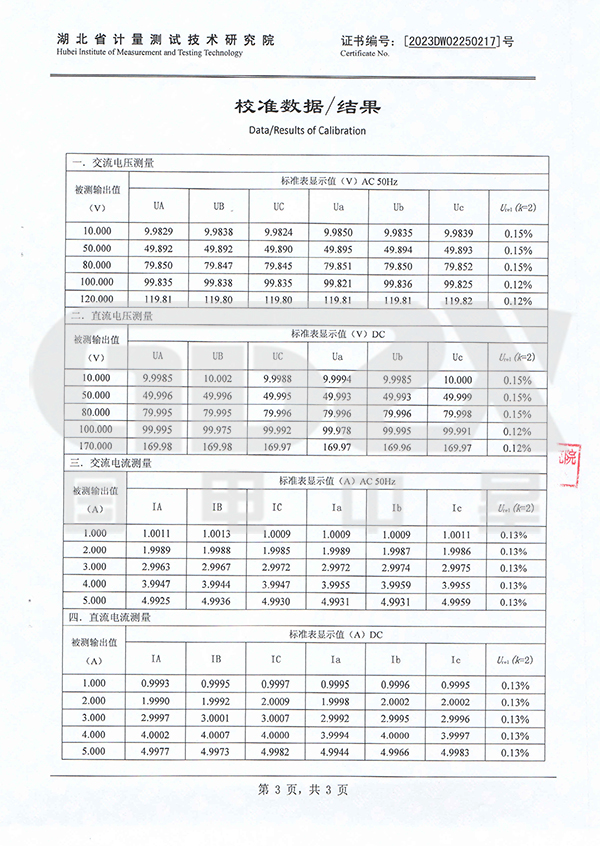

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
