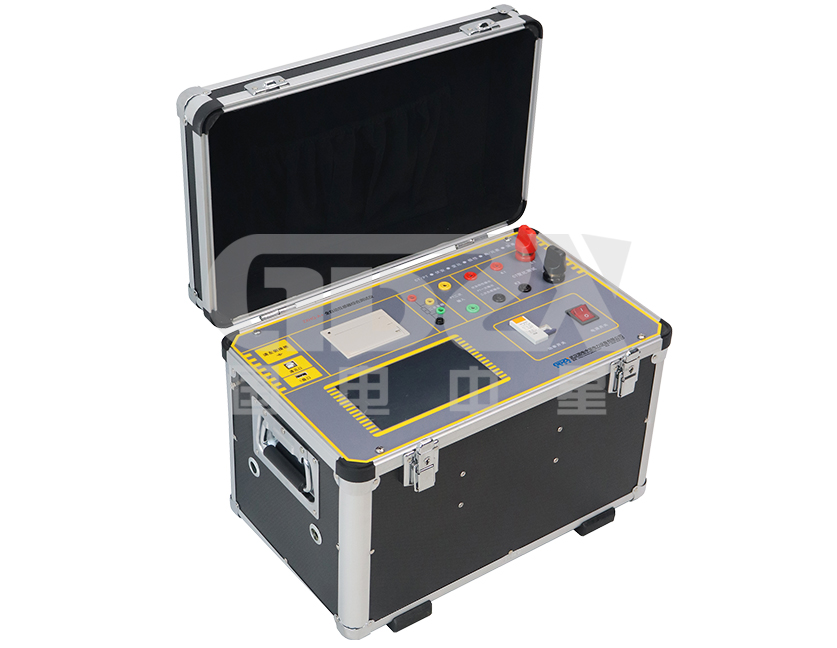

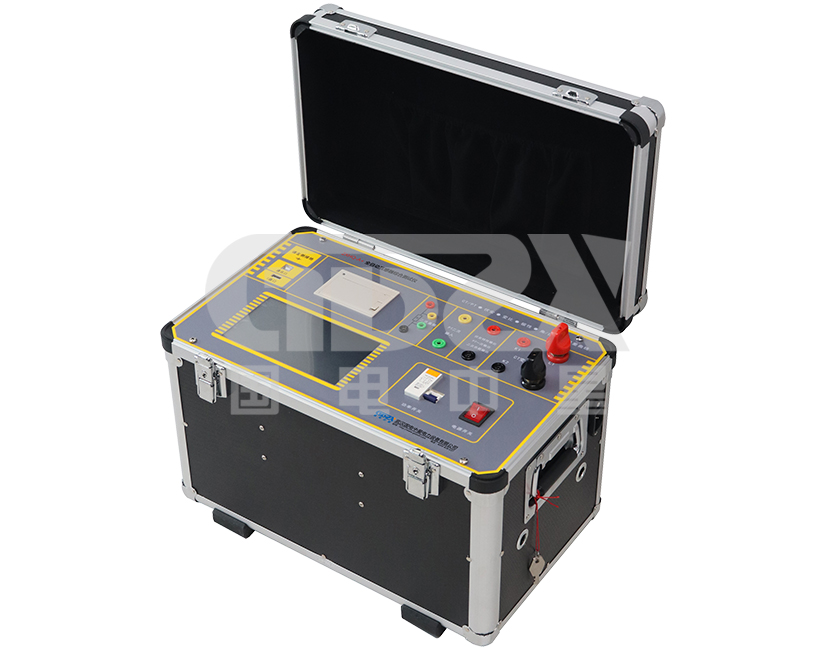

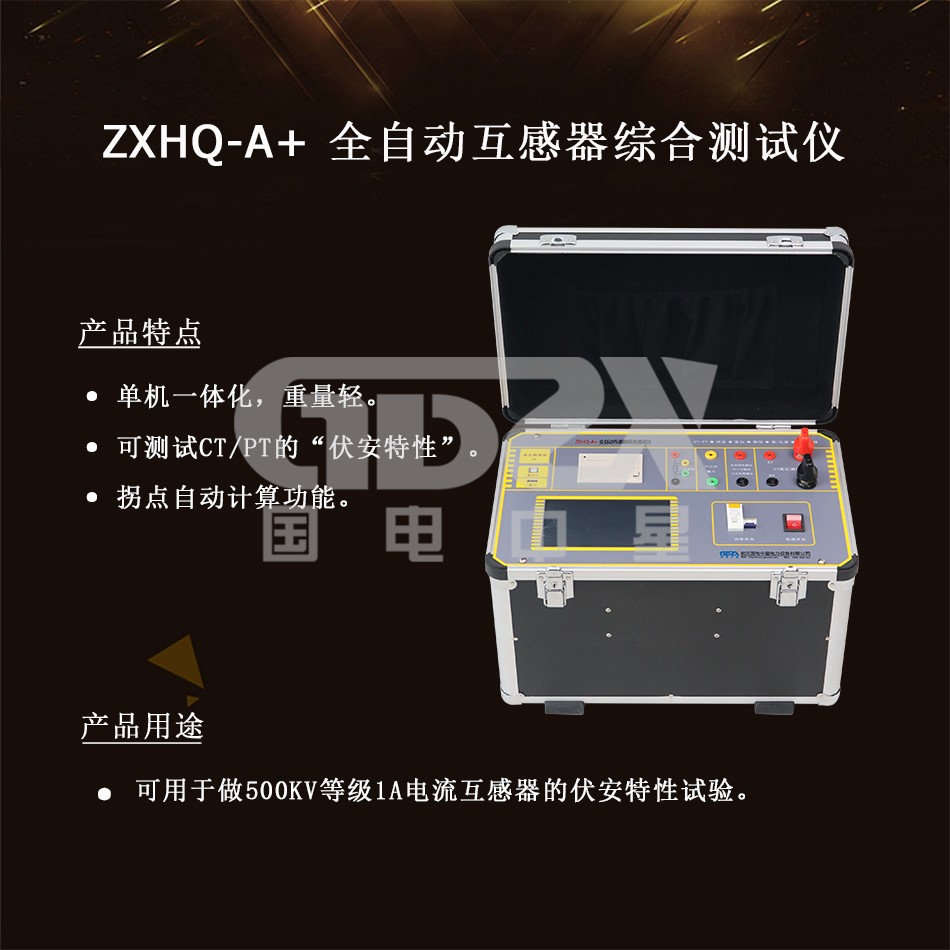

操作視頻ZXHQ-A+全自動互感器綜合測試儀本儀器僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
使用簡單的操作和接線方法以實現互感器的測量，極大的降低了工作強度和提高了工作效率，方便現場開展互感器的測量工作；快捷、簡單、方便。
產品別稱
互感器伏安特性綜合測試儀、CT伏安變比極性測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀
1. 伏安特性試驗：單機最大輸出電壓高達2500V，可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：最大電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。調壓分辨率最小可以達到0.13V
2. 可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負荷”，“二次回路”，“二次耐壓”和退磁功能。
3. 測試滿足GB1208、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4. 7寸彩色觸屏自帶中文輸入法，可輸入中文編號。
5. 界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。
6. 帶有大容量存儲器，可存儲4000組測試數據，數據掉電永不丟失；
7. 試驗完畢后將數據存入U盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。
8. 具備聯機功能，可通過電腦控制儀器進行試驗。
9. 拐點自動計算功能；具有完善的數據查詢、瀏覽、打印、刪除功能；自帶日期/時間功能。
10. 單機一體化，重量輕，僅重26Kg，方便攜帶，便于流動試驗。
測試用途 | 保護和計量類CT、保護類PT | |
輸入電源 | 電壓 | AC220V/±10% |
頻率 | 50Hz/±10% | |
最大功率 | 5KVA | |
CT伏安 | 最大電壓 | 0~2500V/3000V(選配) |
最大電流 | 20A | |
精度 | ±0.5% | |
CT變比 | 最大電流 | 0-600A/1000A(選配) |
最大電壓 | 0-7V | |
精度 | ±0.5% | |
PT伏安 | 最大電壓 | 安全設限：0~500V |
最大電流 | 20A | |
精度 | ±0.5% | |
PT變比 | 最大電壓 | 0~2500V/3000V(選配) |
精度 | ±0.5% | |
比差 | 精度 | ±0.5% |
相位 | 精度 | ±3min |
直阻測量 | 范圍 | 0~20Ω |
精度 | 0.5% | |
一次通流 | 范圍 | 0~200A/5分鐘 |
二次耐壓 | 范圍 | 0~2500V/5分鐘 |
環境條件 | 運行溫度 | -10℃～+50℃ |
存儲溫度 | ||
濕 度 | 相對濕度：45%～60%，不結露 | |
儀器尺寸 | 420mm×300mm×270mm | |
儀器重量 | 重量26kg | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

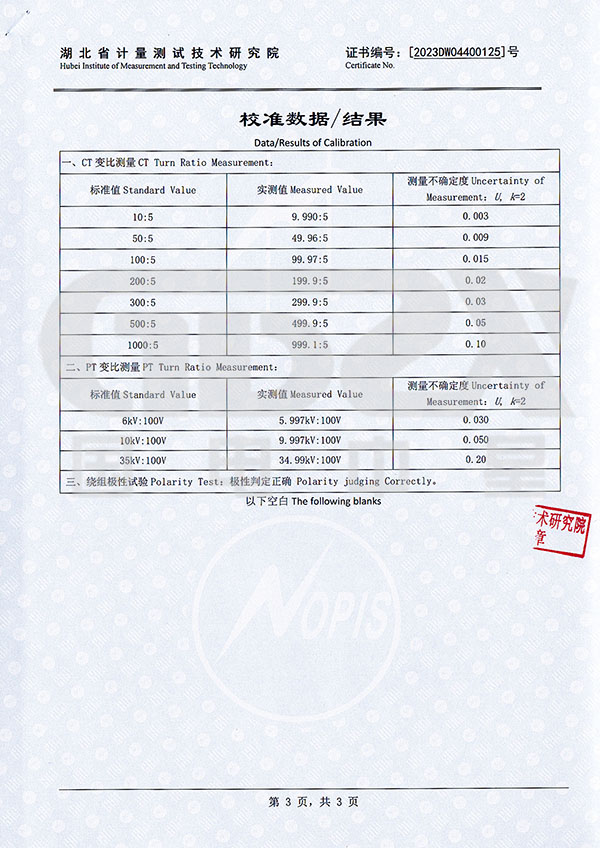

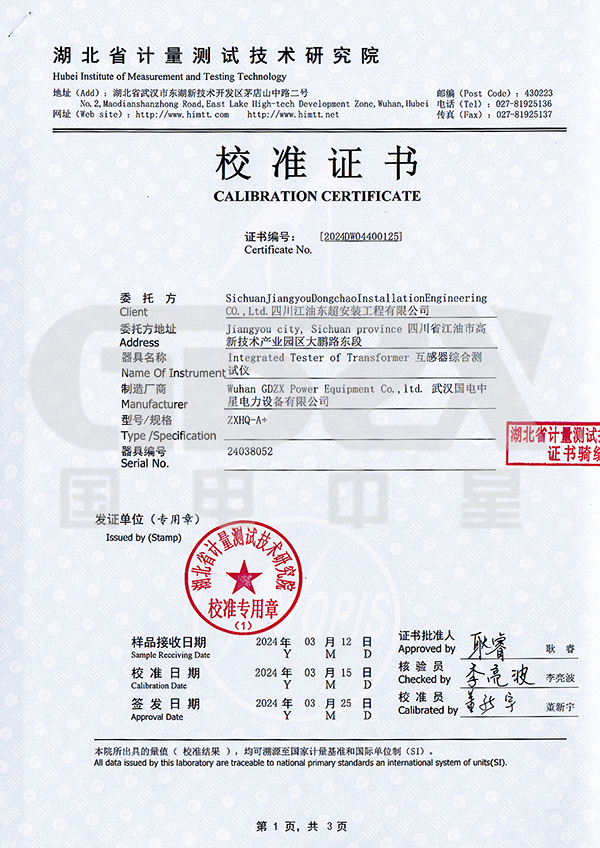

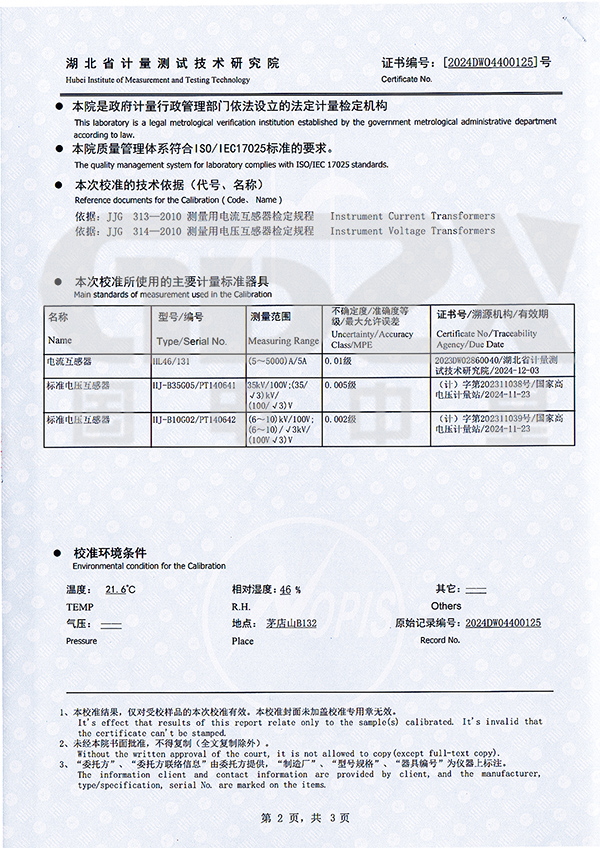

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
