操作視頻 ZX-BZL變壓器空載負載特性測試儀按照
JB/T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求,
能同時測量單相或三相電力變壓器的交流電壓有效值，電壓平均值、有效值、有功功率、功率因素和頻率等電量參數，智能化、專業化設計、適用于電力變壓器空載、負載、感應等試驗的測試，是傳統指針式儀表的理想換代設備。
產品別稱
變壓器空負載測試儀、變壓器空載及負載特性測試儀、變壓器損耗測試儀、變壓器空載負載測試儀
1、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
2、可進行諧波試驗，分析至31次諧波。
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。
5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

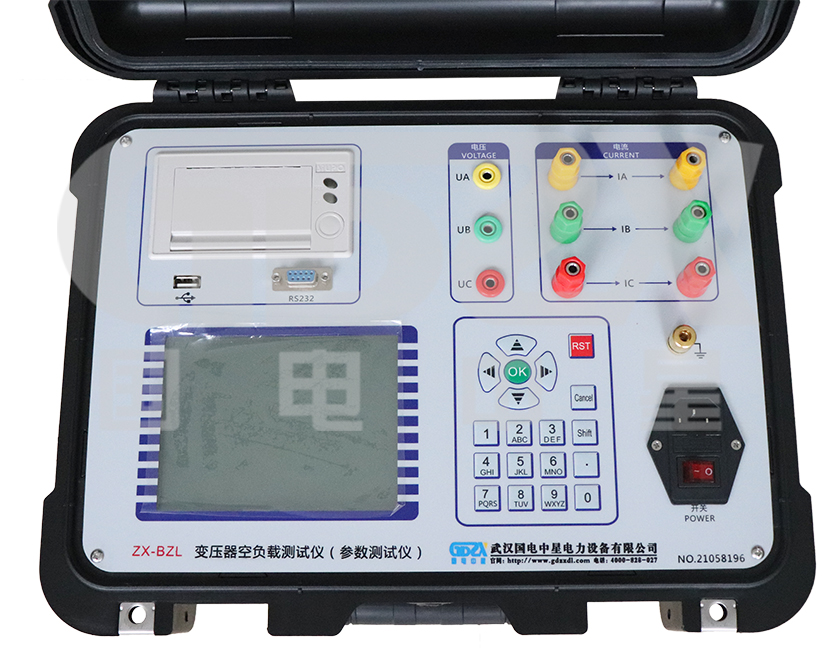

7、320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。
9、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
10、面板式熱敏打印機，可現場快速打印試驗結果。
11、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。
12、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
1、環境條件
溫度：－5°C～40°C
相對濕度：<95%（25°C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場
供電電源：220VAC±15%，50Hz~60Hz
2、測量范圍
電壓：10～600V
電流：0.5～60A
頻率：45Hz～65Hz
3、測試精度
電壓、電流、頻率：測量精度0.2級
功率：測量誤差 < ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
4、絕緣強度
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
