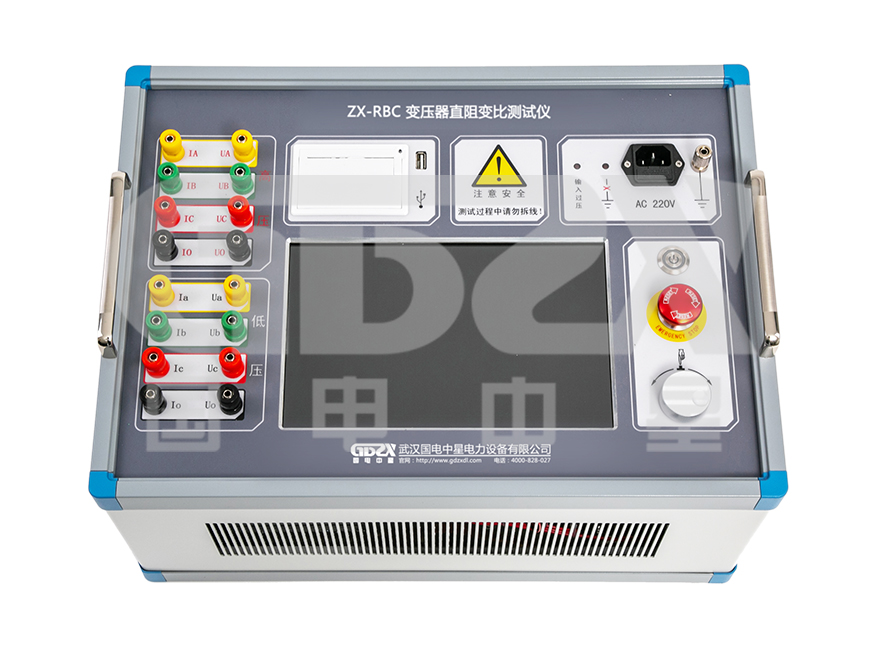

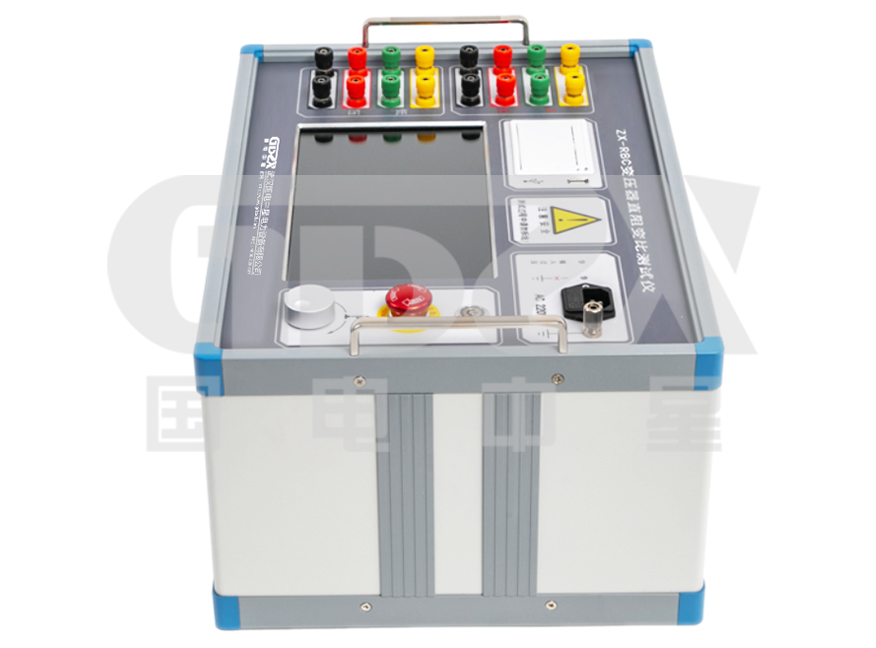

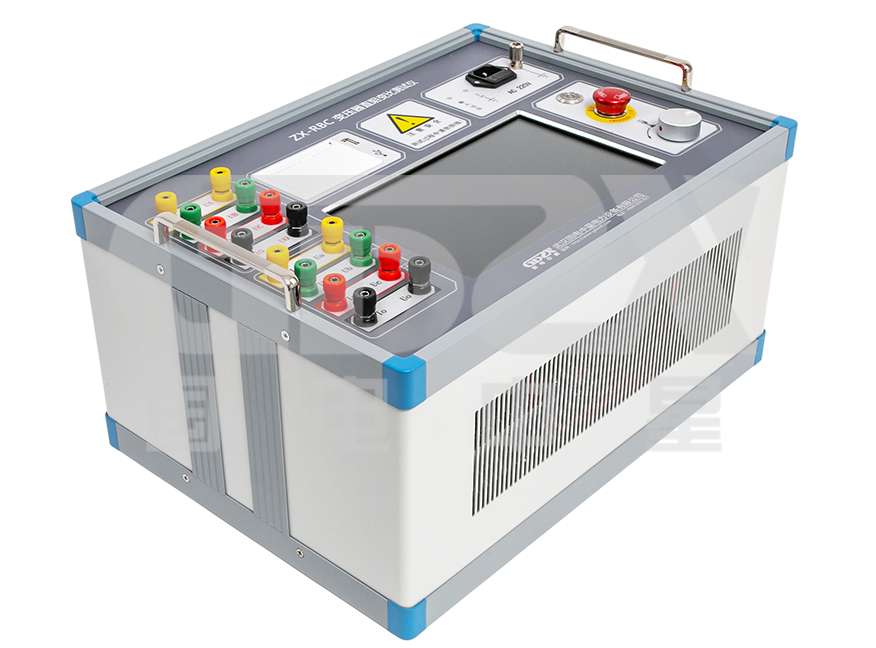

ZX-RBC變壓器直阻變比測試儀

參考標準：

●工業級10.1寸大屏顯示。
●電源380V誤接自動保護功能和接地線未接報警功能。
●可進行三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

變壓器繞組的直流電阻測試及變壓器變比組別測試是變壓器在交接、大修和改變分接開關后必不可少的試驗項目。目前兩個試驗項目的傳統測試方法為分體式測試，即需要配備一臺直阻測試儀和一臺變比測試儀。因為是兩臺獨立的儀器，每臺儀器均配有專用的測試線，這就需要分開接線和測試，這樣一來導致工作效率大大降低。

我公司創新性的研發出ZX-RBC變壓器直阻變比測試儀，我們僅需要一套設備，可以完成兩個項目的測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。

性能特點

1. 一次接線，可完成直阻測試、變比測試。

2. 直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源最高輸出電壓28V，最高輸出電流20A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。

3. 變比測試功能，可以進行三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試。

4.電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。

5. 工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。

技術指標

技術參數	參數詳情
直阻測試
輸出電流	單相 20A、10A、5A、1A、0.2A 三相 10A+10A、5A+5A、1A+1A
測量范圍	單相20 A檔 0.5mΩ～ 1 Ω 10 A檔 1.0mΩ～2 Ω5 A檔 10 mΩ～ 4 Ω 1 A檔 0.1 Ω～20Ω0.2A檔 1 Ω～ 100Ω三相10A + 10A檔 1 mΩ ～ 0.8 Ω5 A + 5 A檔 10mΩ ～ 1.5 Ω1 A + 1 A檔 0.1Ω ～ 8 Ω
準確度	±(讀數×0.2%+2個字)
變比測試
測量范圍	0.9～10000
準確度	±(讀數×0.1%+2個字)(小于等于500)±(讀數×0.2%+2個字)(大于500小于等于3000)±(讀數×0.3%+2個字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001)100～999.99(0.01) 10000及以上(1)
使用條件及外形
工作電源	AC220V±10%
電源頻率	50/60Hz
使用溫度	-10℃～50℃
相對溫度	≤90%，不結露
主機重量	15kg(不含測試線)
主機尺寸	450mm×325mm×240mm

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
