電子多倍頻發生器感應耐壓試驗

發布時間:2022-12-14 瀏覽數:102

互感器與變壓器的交流耐壓試驗中,感應耐壓試驗在國標中也是重要試驗之 一。GB50150-2016 交接試驗標準中也有明確要求。

一、概述:

變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重 要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗,是 變壓器絕緣試驗中的重要項目。由于在額定頻率下,施加額定以上電壓會使鐵芯 磁通飽和,勵磁電流急劇增大。基于縱絕緣試驗中的特殊性,需要通過倍頻電源 裝置施加電壓,避免鐵磁飽和,提高繞組間絕緣的試驗電壓,從而達到耐壓試驗 的目的。更多原理解釋以及為什么采用倍頻加壓這里就不多做敘述。

國電中星為滿足市場以及客戶的需求研發出的電子多倍頻發生器,具備過壓、過流、零位啟動、閃絡等多種保護,操作簡單,性能可靠, 能較好的滿足變壓器,互感器感應耐壓試驗的需要。

如下圖:

該多倍頻感應耐壓裝置容量 30kW(常規以實物為準)并配套補償電感,補 償電感額定電流 20A,電感量:4--20mH。

二、試驗接線

下面我們就感應耐壓試驗,談談多倍頻在實際中的使用情況以及補償電感的使用。

我們知道互感器做感應耐壓試驗時,從互感器二次繞組激磁,在一次繞組首 段感應出所需要的試驗電壓,從而檢驗由于互感器中磁路絕緣不良,如露漆、漆膜脫落等原因造成縱絕緣方面的缺陷。

注意:試驗時,互感器外殼,鐵芯、二次繞組、輔助繞組以及一次繞組尾 端接地。

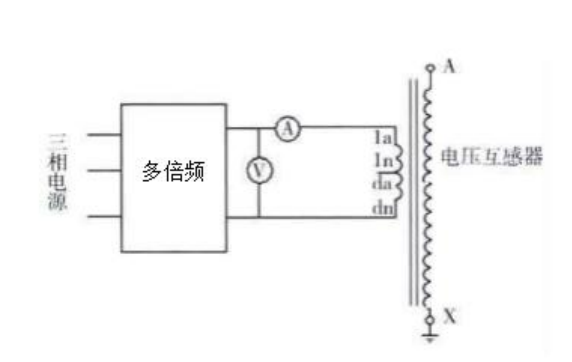

下面是從互感器二次加壓示意圖:

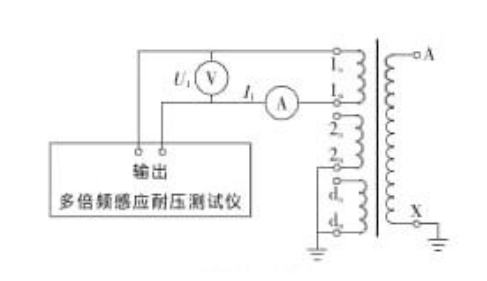

多倍頻的輸出接入被試品 PT 的測量繞組,然后根據 PT 自身的變比進行高壓 電壓的折算,一般 35kV 及以下電壓互感器可從二次繞組加壓,這里因為沒有配 備高壓分壓器,當電壓等級較高時,需要考慮容升對一次電壓的影響。

若多倍頻主機輸出功率不能在被試品 PT 的一次側得到一個理論的試驗電壓 時,可以考慮從電壓互感器輔助繞組加壓或將 PT 的二次繞組、輔助繞組進行串 聯加壓,此時相同功率需求,因為二次電壓更高,所以需要的輸入電流更小。這 種接線方式多用在 110kV 以上電壓互感器中,由于沒有配備分壓器同樣要考慮容升的影響。

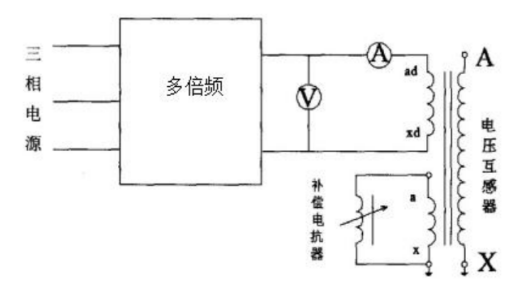

如下圖:


如果上述兩種接法均不能完成試驗,或是升不到規程中需要的目標電壓值時, 一般是被試品的電容量比較大,這時就需要用到前文中提到的補償電感了,補償 電感通常接到互感器二次非加壓繞組上,或是并聯接到多倍頻輸出端,從而提高 整個回路的功率因數,降低輸出電流,完成試驗的目的。

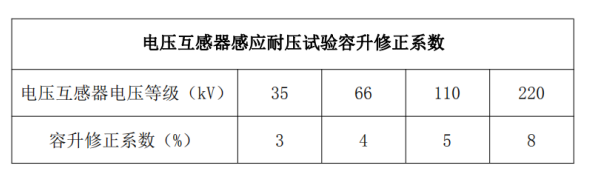

 三、容升現象 導致容升現象對原因是因為電壓互感器中存在雜散電容,在倍頻感應耐壓時, 容性電流在繞組上產生的漏抗電壓造成實際作用到互感器一次繞組上的電壓值 超過按變比計算所輸出的電壓值,產生容升電壓。當被試品為電容性,且試驗電壓一定時,被試品的電容量越大,容升現象越明顯。因此,不同結構,不同電壓 等級的電壓互感器容升電壓不同,根據經驗,不同的互感器的容升電壓如下表:


四、試驗電壓

根據規程,感應耐壓的試驗電壓為出廠試驗電壓的 80%。感應耐壓從低壓加 壓,可根據下式確定低壓試驗電壓:


五、補償電感的運用

由于電壓互感器感應耐壓試驗時呈容性負荷狀態,為減少試驗設備容量,降 低二次繞組電流,避免倍頻諧振,故應根據電壓互感器不同電壓等級在其二次繞 組或輔助繞組接入補償電感。補償電感的選擇原則是在試驗頻率下,被試電壓互 感器依然呈容性。

為了選擇補償電感量,試驗前應對電壓互感器輔助繞組施加 150Hz 頻率至額 定電壓 100V,讀取電流,確定加壓線圈的輸入容抗值,然后按經驗公式選擇補 償量,輸入容抗值可按下式計算:


其中:fs 為試驗頻率

在根據確定的電感量,調節補償電感,接到被測互感器 ux 繞組, 再將電壓升到 100V,測出互感去輔助繞組的 cosφ值,若測得在 0.7~ 0.9,那么補償合適,如 cosφ過大,應增加 0.5~1 的補償電抗,否則反之。

六、試驗時間

感應耐壓時間是按照 DL/T848.4-2004 中感應耐壓要求,感應耐壓時間應為 1min。當試驗頻率超過兩倍頻率時,試驗時間可少于 1min,但最少不得小于 15s。 即:




七、舉例

現在以一個型號:JSQX2-126,110kV 的電壓互感器,談談具體的試驗以及補 償電感的作用。該互感器額定一次電壓 110/√3kV,二次繞組 1a-1n,2a-2n,da-dn額定電壓分別是:100/√3,100/√3,100V。

該互感器根據規程規定試驗電壓為出廠試驗電壓的 80%,

高壓側試驗電壓:UX=200*80%=160kV

變比 k 為:k=(110/√3)/(100/√3)=1100

不考慮容升時繞組施加電壓:US=160kV/1100=145.5V

考慮容升時,繞組施加電壓:160kV/1100(1+5%)=138.5V

以上是理論計算值,但在實際試驗中,給互感器二次加壓到 100V,頻率 150Hz 時,勵磁電流達到 25 安左右,若倍頻感應裝置容量不夠,無法輸出 25A 電流的情況下,那么我們需要給互感器二次增加補償電感來補償勵磁電流。那么 根據經驗補償電感的算法為




確定補償電感后,需將可調電感調至所需電感量,在接入到電壓互感器的輔 助繞組,可起到補償勵磁電流的作用。經試驗,電流大大減小。

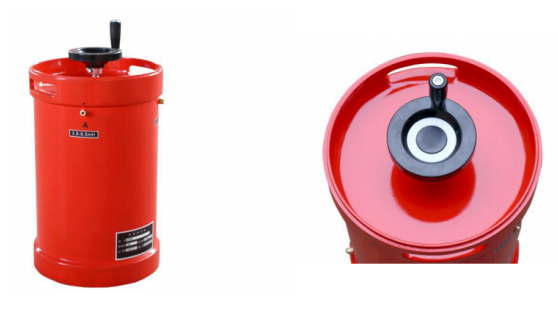

國電中星生產的可調電感可方便調節電感量,只需轉動電感上面的把手,就 可調節所需電感量。如下圖:




除采取加入補償電感外,還有一種方式可有效降低電流,前文中 有提到,就是串聯電壓互感器二次繞組加壓的方式,串聯后的繞組變 比可按下式計算:


計算出變比后,按照第一種加壓的方式,可以計算出二次繞組應該施加的電壓值,這種加壓方式,會增加二次繞組施加的電壓,同時 電流會相應減小。

       作為
電力測試設備廠家的國電中星,擁有專業的技術研發團隊,保證產品的先進與優質,還能可客戶提供良好的技術支持,獲得廣大用戶的高度評價,歡迎新老客戶朋友咨詢選購!
