電纜故障測試儀使用注意事項

        電纜故障測試儀是一套綜合性的電纜故障探測儀器，適用于測量各種各種型號、不同等級電壓的電力電纜、高頻同軸電纜、市話電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障，以及高阻泄漏和高阻閃絡性故障。接下來，國電中星總結了電纜故障測試儀使用注意事項，希望能夠?qū)Υ蠹沂褂秒娎|故障測試儀能夠提供幫助。

一、測試前的準備

1、測試正常狀態的檢查

使用電纜故障測試儀之前，可按以下步驟，檢查儀器是否正常工作。

2、故障種類的初步判斷

測試前對故障原因和種類的分析是很有必要的，可選用通用儀表如歐姆表、兆歐表等結合現場情況和實際經驗作初步分析判斷。

3、選擇觸發工作方式

如果是斷線、接觸不良、低阻接地與短路故障，應采用脈沖法。若為電力電纜的高阻閃絡故障則應采用閃絡法。并將觸發工作方式選擇開關置于相應的位置。

二、使用注意事項

1、脈沖法測試時，注意要甩掉局內所有設備，在外線上進行測量

2、使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。

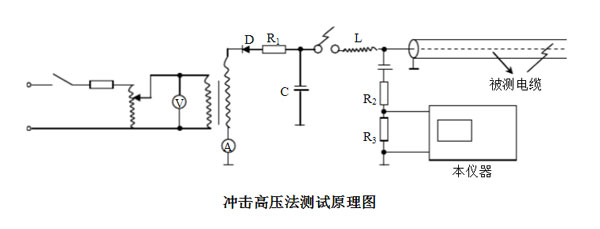

3、在使用直閃法活沖閃法測試時，要注意人身安全及設備安全，必須接好地線。地線連接如圖所示正確連接好

4、在閃絡法測試結束后，切斷電源，拆除電纜故障測試儀與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。

5、直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。

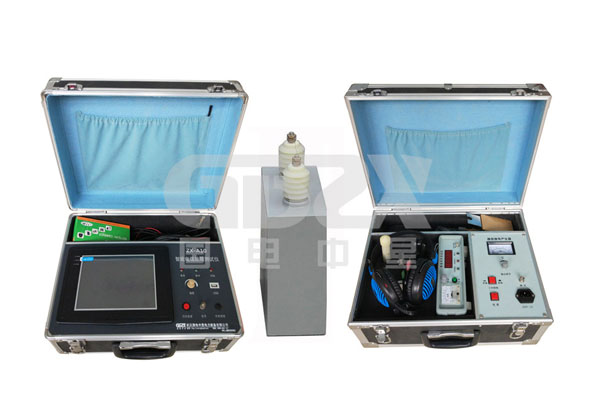

        國電中星專業的電纜故障測試儀廠家，主要型號有：ZX-A10電纜故障測試儀、ZX-A11電纜故障測試儀、ZX-A21電纜故障測試儀、ZX-A30全智能多次脈沖電纜故障測試儀、ZX-Z10自動分析電纜故障測試儀等，歡迎大家來電咨詢以及選購！
