數字雙鉗相位伏安表的妙用

數字雙鉗相位伏安表是一種具有多種電量測量功能的便攜式儀表。該表最大特點是可以測量兩路電壓之間、兩路電流之間及電壓與電流之間的相位和工頻頻率。

一、主要技術指標

參比工作條件

（a）環境溫度：（23±5）℃

（b）環境濕度：（45～75）% RH

（c）被測信號波形：正弦波、β=0.02

（d）被測信號頻率：（50±0.2）Hz

（e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A

（g）外參比頻率電磁場干擾：應避免

使用方法舉例

本數字雙鉗相位伏安表除了能夠直接測量交流電壓值、交流電流值、兩電壓之間、兩電流之間及電壓、電流之間的相位和工頻頻率外，還具有其他測量判斷功能。

1.感性電路、容性電路的判定

將被測電路的電壓從U1端輸入、電流經卡鉗(鉗型電流互感器)從I2插孔輸入，測量其相位。若測得相位小于90°，則電路為感性；若測得的相位大于270°，則電路為容性。

2.三相電壓相序的測量

將UAB(或UAO)電壓從U1端輸入，UBC(或UBO)電壓從U2端輸入，測量其相位角Φ。若Φ=120°，則為正相序；若Φ=240°，則為負相序。

3.檢查變壓器的接線組別

我國電力變壓器采用Y/YO-12，YO/Δ-11，Y/Δ-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測量其相位角為0°或360°；當采用YO/Δ-11或Y/Δ-11接法時，Uab與UAB間相位角為30°，即Uab超前UAB相位30°(腳標A、B表示高壓繞組端，a、b表示低壓繞組端；O表示有中線聯接)。

4.三相二元件有功電能表接線正確性判斷

考慮到電流的進出和三相電壓相序、七條入線有48種組合；這48種中只有兩種是正確的，其余46種是錯誤的。使用本儀表能方便的讀測相位關系，判斷出兩種正確的接線，即測取UAB與IA相位角等于Φ1，UCB與IC相位角等于Φ2，Φ1-Φ2=±300°。

5.估計判斷電能表運行的快慢

在現場，根據公式：T=3600n/NP(秒)，計算理論時間，測定運行中的電能表是快還是慢。

式中P為測定時加于電能表的功率(kW)，P=UICOSΦ；

N為電能表的常數(轉/kWh)：

n為計算理論時間所取的轉數；

T為理論時間。

電能表快慢由T-t確定。t為電能表轉n轉時，實際所用的時間。

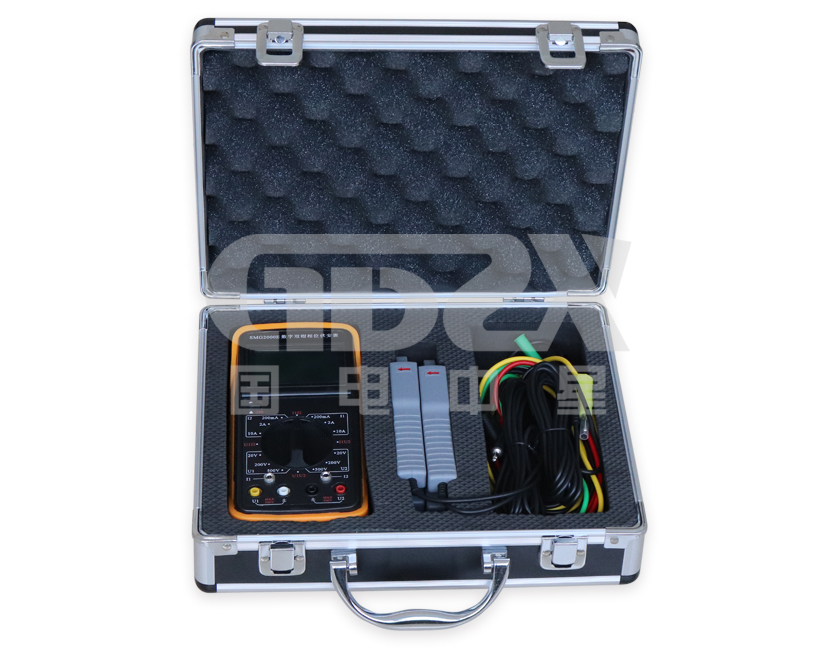

SMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，屏幕角度可自由轉換約70°，以獲得不錯的視覺效果。

同時該款數字雙鉗相位伏安表具有體積小，重量輕，結構簡單，操作方便，使用電池供電，數字顯示測量結果，攜帶方便等優點，對測量三相電路具有很強的功能，是電力部門、工廠和礦山、石油化工、冶金系統正確把握電力使用情況，進行二次回路檢查的理想儀表。國電中星專業生產電力計量試驗設備，生產的產品種類多，型號齊全，產品性價比高，歡迎來電4000-828-027咨詢！
