使用數字兆歐表測試絕緣電阻的方法

       絕緣電阻測試儀器測試設備或線路的絕緣電阻必須使用兆歐表(數字兆歐表或搖表)，不能用萬用表來測試。數字兆歐表是一種具有高電壓而且使用方便的測試大電阻的指示儀表。它的刻度尺的單位是兆歐，用MQ表示。在實際工作中，需根據被測對象來選擇不同電壓等級和阻值測量范圍的儀表。

??數字兆歐表測量范圍的選用原則是：測量范圍不能過多超出被測絕緣電阻值，避免產生較大誤差。施工現場上一般是測量500V以下的電氣設備或線路的絕緣電阻。因此大多選用500V，阻值測量范圍0-250MΩ的數字兆歐表。數字兆歐表有三個接線柱：即L(線路)E(接地)G(屏蔽)，這三個接線柱按測量對象不同來選用。

電氣設備、設施絕緣電阻測試方法

??首先斷開電源，對三相異步電動機定子繞組測三相繞組對外殼(即相對地)及三相繞組之間的絕緣電阻。擺測三相步電動機轉子繞組測相對相。測相對地時“E測試線接電動機外殼水L”測試線接三相繞組。即三相繞組對外殼一次測試；若不合格時則拆開單相分別用數字兆歐表測試；測相對相時，應將相間聯片取下。

??需要進行絕緣電阻值測試的幾種情況

??1、新安裝的用電設備投入運行前;

??2、長期未使用的設備或停用3個月以上再次使用前;

??3、電機進行大修后或發生故障時;

??4、移動用電設備(如：磨石機、潛水泵、打夯機、平板振動機、軟管振動機等)在現場第一次使用前;

??5、手持電動工具除了在第一次使用前要測試，以后每隔一段時期定期測試;

??6、安全隔離變壓器(如：行燈變壓器)在使用前。

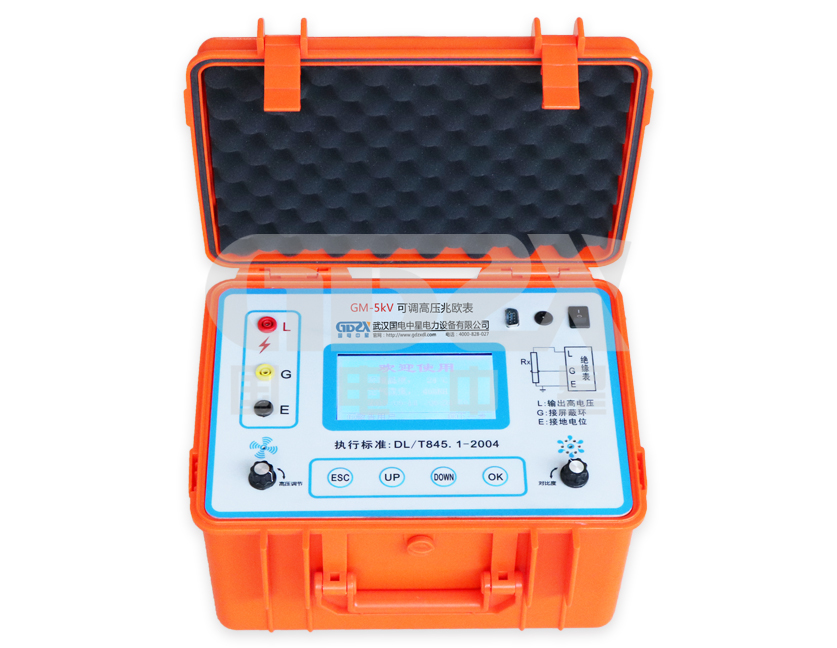

國電中星專業生產接地/絕緣系列試驗設備，生產的產品種類多，型號齊全，產品性價比高，歡迎來電4000-828-027咨詢！
