ZXPD200系列開關柜、電纜、變壓器和GIS的局部放電測試方法

參考標準
   DL/T 500-2009 電壓檢測儀使用技術條件
   GB/T 4208-2008 外殼防護等級的分類（IP代碼）
   GB/T 2423.1-2001 電工電子產品基本環境試驗規程 試驗 A:低溫試驗方法
   GB/T 2423.2-2001 電工電子產品基本環境試驗規程 試驗 B:高溫試驗方法
   GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗:交變濕熱試驗方法
   GB/T 2423.5-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:沖擊試驗方法
   GB/T 2423.10-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:振動(正弦)試驗方法
   GB/T 17626.2-2006 電磁兼容性 試驗和測量技術 靜電放電抗擾度性試驗（IEC 61000-4-2：1995）
   GB/T 17626.5-2008 電磁兼容性 試驗和測量技術 浪涌（沖擊）抗擾度試驗（IEC 61000-4-5：1995）
   GB/T 17626.3-2006 電磁兼容性 試驗和測量技術 射頻電磁場輻射抗擾度試驗（IEC 61000-4-3：1995）
   GB/T 17626.4-2008 電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗（IEC 61000-4-4： 1995）
   GB/T 17626.7-1998  電磁兼容 試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量儀器導則
   GB/T 19862-2005 工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法

一 開關柜的局部放電檢測方法

TEV（暫態地電壓）檢測原理
   在高壓開關柜絕緣層中發生局部放電時會產生電磁波，而開關柜的金屬外殼會將這種電磁波屏蔽掉一大部分，不過仍有小部分會通過金屬殼體的接縫或者氣體絕緣開關襯墊傳播出去，而且還會產生一個地電波通過設備金屬殼體外表面傳向地下。地電波的范圍通常在幾毫伏直至幾伏中間，而且上升時間內有幾個納秒。可以將探頭設置于工作狀態中的開關柜的外表面，對局部放電活動進行檢測。

TEV（暫態地電壓）檢測部位

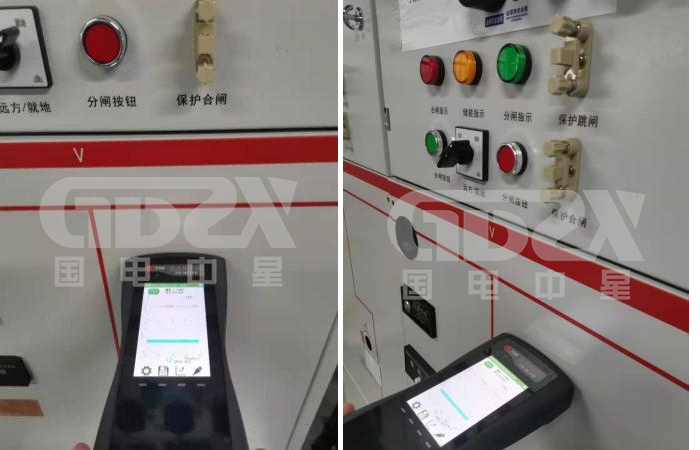

   中部開關柜：前中、前下、后上、后中、后下
   兩端開關柜：側上、側中、側下
   注：檢測部位應為開關柜柜體金屬面，貼合時，儀器與柜面中間沒有任何物體。

TEV（暫態地電壓）判斷依據

ZXPD200 TEV測試優點
   儀器在進行地電波測試中，當某一數值偏大時，點擊保存，儀器能自動判斷放電類型，無須人為分析。

超聲波檢測原理
   電氣擊穿發生在空氣間隙，瞬間就可以完成放電，此時電能也會在一瞬間轉化為熱能，放電中心的氣體受到熱能的作用會發生膨脹，通過聲波向外傳播，傳播區域內氣體被加熱后形成一個等溫區，其溫度超出環境溫度;等到這些氣體冷卻后開始收縮，則會產生后續波，后續波的頻率以及強度均比較低，包含各種頻率分量，有很寬的頻帶，超聲波的頻率大于20kHz。因為局部放電的區域相對較小，所以局放聲源即為點聲源。

超聲波檢測部位
   開關柜所有存在縫隙部位

超聲波檢測方法
   測試前：先在距離開關柜2-3米的位置將儀器對準空氣，靜止一段時間記錄當前環境值。當環境值過大時，我們應找出干擾源，清除干擾源后再進行測試。
   測試中：將儀器頂部超聲波傳感器部位貼合開關柜縫隙處，靜止2-3s記錄當前測試值，將測試值與環境值相比，當數值大于6個dB時，應結合TEV綜合判斷。

超聲波判斷依據

開關柜局放檢測注意事項
   測試前應佩戴安全帽，絕緣手套，穿上絕緣靴。
   測試前應充分閱讀說明書理解測試方法。
   測試過程中應該與帶電體保持足夠安全距離。
   測試前檢查排查環境中存在較明顯的干擾源。
   測試前應確認開關柜接地部分與大地網接觸良好。
   測試過程中應站在絕緣墊上進行測試。
   狹小的測試空間建議謹慎測試。

二 電纜的局部放電檢測方法

高頻法檢測原理

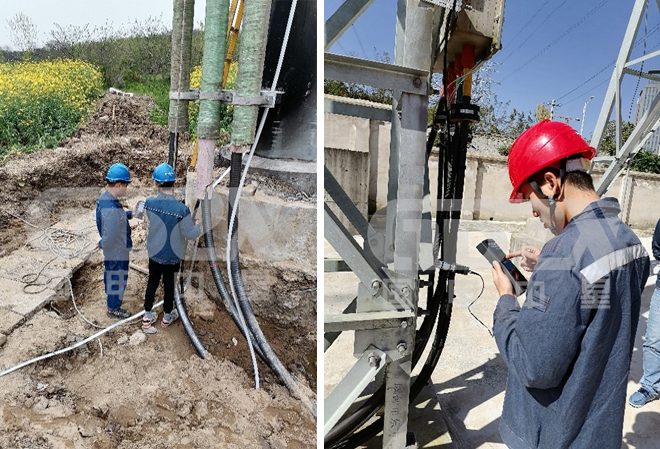

   當電力電纜發生局部放電時，通常會在接地引下線上產生脈沖電流。通過高頻電流傳感器檢測流過接地引下線的高頻脈沖電流信號，實現對電纜的局部放電檢測。

電纜局部放電檢測部位

電纜的局放檢測方法
   測試：將高頻互感器直接卡在電纜的接地外護套或者電纜的接地屏蔽線，檢測2～3秒鐘，讀數穩定后按下保存鍵，保存當前測量數據。

電纜局放檢測判斷

   電纜的局部放電檢測判斷主要是依據橫向比較法。相同電纜同等檢測環境下局部放電信號，測試幅值和圖譜比較相似。如果檢測有電纜測量值明顯增大或者出現典型的放電圖譜可判斷該點位存在異常。

電纜局放檢測注意事項
   測試電纜應佩戴安全帽，絕緣手套，穿上絕緣靴。
   測試前應充分閱讀說明書理解測試方法。
   測試過程中應該與帶電體保持足夠安全距離。
   測試前應確認電纜接地線與大地網接觸良好。
   測試過程中至少兩人在場，陰雨天氣禁止進行試驗。

三 變壓器局部放電測試方法

超聲波檢測原理
   在工頻或者試驗電壓下，變壓器一旦發生內部放電會伴隨產生一定的超聲波信號。該信號會在很短時間內借助周邊的介質迅速的擴散傳播。因此在變壓器殼體上放置接觸式超聲波傳感器，放電信號會通過傳感器將超聲波信號轉化成電信號，進而對變壓器內部的放電水平做出測量。

超聲波檢測部位

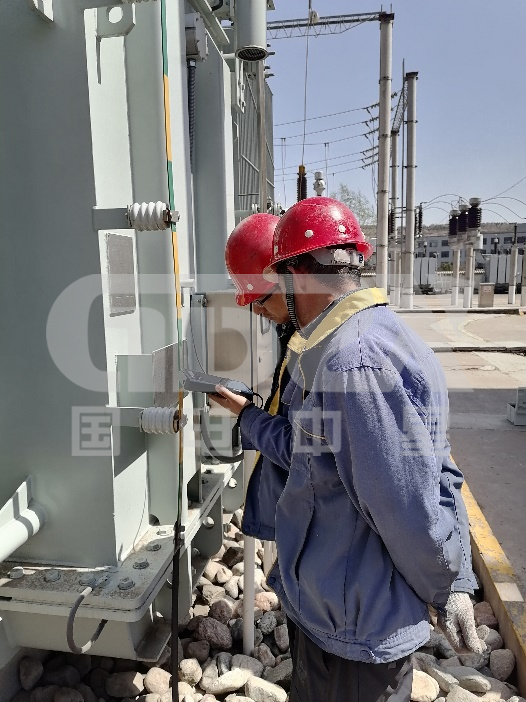

   變壓器的外殼上

超聲波檢測方法
   測試前：先檢測空氣中環境值。當環境值過大時，我們應找出干擾源，排除干擾源后再進行測試。
   測試中：將接觸式超聲波傳感器吸合在變壓器外殼上靜止2-3s記錄當前測試值，并保存。

超聲波判斷依據

變壓器局放檢測注意事項
   測試前應佩戴安全帽，絕緣手套，穿上絕緣靴。
   測試前應充分閱讀說明書理解測試方法。
   測試過程中應該與帶電體保持足夠安全距離。
   測試前應確認變壓器接地部分與大地網接觸良好。
   測試過程中至少兩人在場，陰雨天氣禁止進行試驗。

四 GIS局部放電測試方法

特高頻檢測原理
   在GIS中發生局部放電時會產生電磁波，而GIS的金屬外殼會將這種電磁波屏蔽掉一大部分，不過仍有小部分會通過金屬殼體的絕緣盤子或者觀察窗傳播出去頻率高達數GHz，而且上升時間內有幾個納秒。可以將探頭設置于工作狀態中的GIS的絕緣盆子，對局部放電活動進行檢測。

特高頻檢測部位

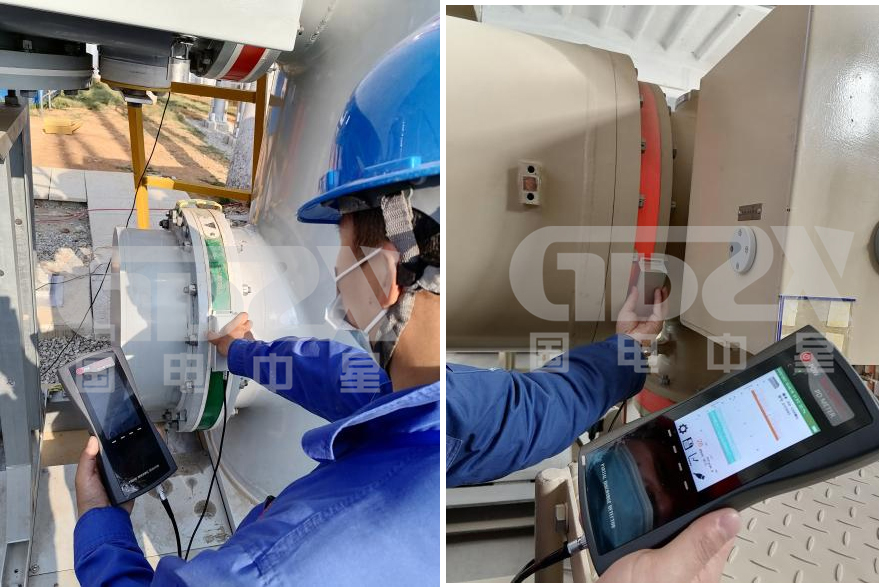

   GIS每一個氣室的絕緣盆或觀察窗處

特高頻檢測方法
   測試前：儀器連接特高頻傳感器，將傳感器與絕緣盤夾角60°測得當前環境值。當環境值過大時，我們應找出干擾源，清除干擾源后再進行測試。
   測試中：每個絕緣盆子（觀察窗）多點測試，每個點測試靜止一段時間，點擊保存，儀器自動生成結果，判別是否有放電以及放電類型。

特高頻檢測判斷依據
   特高頻檢測目前尚未有定量評定方法標準，通常依據檢測幅值，放電圖圖特征，特征量的發展趨勢綜合判斷放電缺陷程度。

特高頻測試優點
   特高頻檢測可有效的避開低頻干擾信號，儀器在進行特高頻測試中，當某一數值明顯偏大時，儀器能還能根據自動判斷放電類型，無須人為分析。

GIS局放檢測注意事項
   測試電纜應佩戴安全帽，絕緣手套，穿上絕緣靴。
   測試前應充分閱讀說明書理解測試方法。
   測試過程中應該與帶電體保持足夠安全距離。
   測試前應確認GIS接地體與大地網接觸良好。
   測試過程中至少兩人在場，陰雨天氣禁止進行室外試驗。
