直流高壓發生器操作方法及步驟

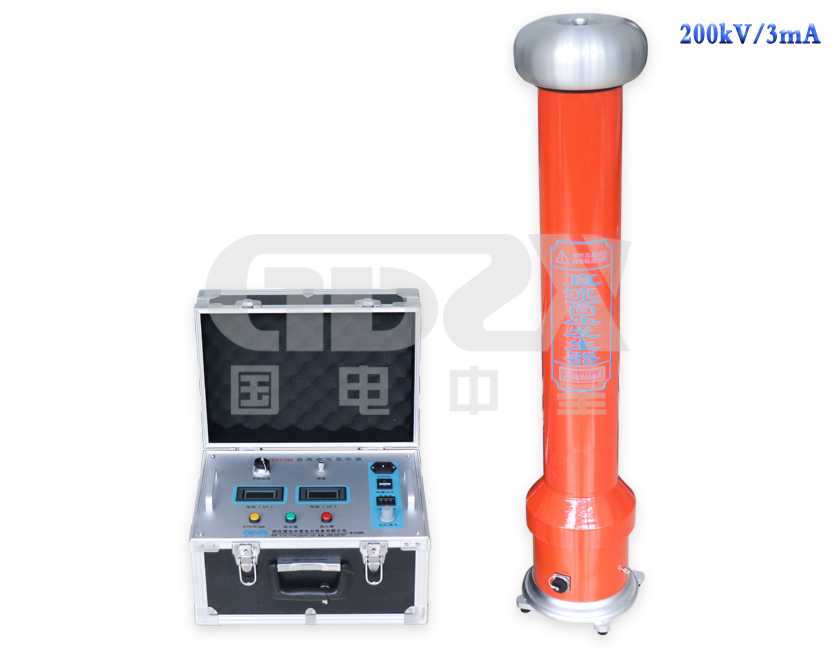

國電中星生產的直流高壓發生器由控制箱和倍壓裝置兩部分組成，操作前準備：

將控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用專用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。

水阻的安裝說明：

1）在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿2/3以上，有氣孔的一端朝上。

2）試驗完畢后將水倒掉，待下次試驗前重新灌入。

電壓整定值校準：

1）插上電源線，打開控制箱電源開關2 ，電壓顯示表8及電流顯示表7 ,以及0.75倍電壓顯示表11顯示均為零值。

2） 將電壓整定按扭17順時針旋到底,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。

3)輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮。如按“啟動”按鍵15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,紅色指示燈3亮。

4)順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

5）反時針調節電壓整定旋鈕17，使高壓關斷，此時紅色指示燈3滅，“過壓”指示燈5 亮。

明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至最大。

測試：

（1）在高壓輸出端子和地接線柱之間接入試品。

（2）打開電源開關2 ，輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮，緩慢調節電壓粗調旋鈕18和電壓細調旋鈕19進行測試。測試時電壓顯示表8指示試驗電壓值，單位為kV；0.75倍電壓顯示表11指示試驗電壓值的75％，單位位kV；電流顯示表7指示試驗電流值，單位為mA。

（3）在試品測試過程中按下0.75倍電壓顯示鎖存按鍵20，則0.75倍電壓顯示表11顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。

（4） 在任何時候按下定時開按鍵10 ，則啟動時間繼電器9 ，在計時到達預設的時間時，蜂鳴器發出報警訊響。

（5） 在試驗過程中，如果負載電流超過儀器額定輸出電流的0－10％時，“過流”指示燈6亮，過流保護，防止損壞試品和儀器。

（6）  試驗結束后，反時針調節電壓粗調旋鈕18和電壓細調旋鈕19，旋到零位后，電壓顯示表8緩慢回到零位，“零位”指示燈4亮。當三個顯示表顯示零值后，輕按停止按鍵16，此時紅色指示燈3滅，再關掉電源開關2 。

當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯示表遲遲不能回零，則先按停止按鍵16，再關機。然后用放電棒將試品放電，再拆除被試品接線。
