鉗形接地電阻測試儀與萬用表的區別

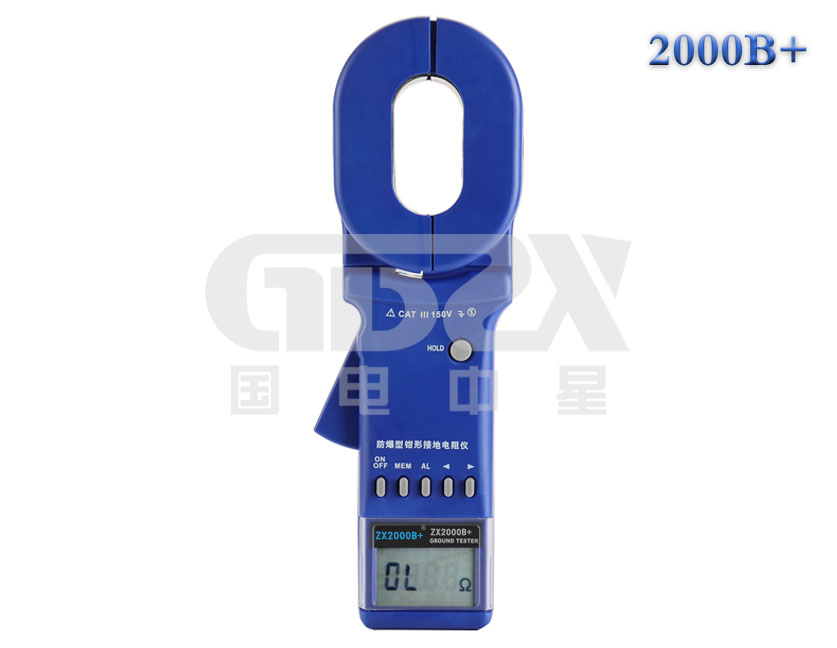

接地電阻鉗形表也稱為鉗形接地電阻測量儀，它的優點是可以在不斷開被測量線路情況下，測量線路中的電流的大小，無論是什么形式的接地電阻鉗形表鉗形，一般只測量工顆交流電流，也有一些專門用以測量直流電流的接地電阻鉗形表。國電中星為大家介紹一下鉗形接地電阻測試儀與萬用表的區別：

為了保證測量的準確和安全，在使用之前應對接地電阻鉗形表進行以下的檢查。

1.外觀檢查:不應有損壞等缺陷。尤其要注意，鉗口閉合應嚴密。其鐵芯部分應無銹，無污物。

2.如果說是機械指針式接地電阻鉗形表，此時指針應指“0”。否則應該調整至“0”位。

3.估計被測電流的大小，選用適當的擋位，選擋的原則是:調在大于被測值。且又和接近的那一擋。

測量時打開鉗口。將被測量導線鉗入鉗口內，閉合鉗口，表針偏轉。即可讀出被測電流值。讀數前應盡可能使接地電阻鉗形表表位放平（機械指針式接地電阻鉗形表）。數字式接地電阻鉗形表無所謂。

測量時需注意

1.測試時應載手套（絕緣手套成清潔干燥的線手套）。必要時應設監護人。

2.需換檔測量時，應該先將導線自鉗口內退出。換擋后再鉗入導線測量。

3.被測導線的電壓。不能超過接地電阻鉗形表的電壓等級。

4.絕緣不良和裸體導線禁止使用接地電阻鉗形表測量。

5.測量時，注意與附近帶電體保持安全距離。并應注意不要造成相間短路和相對地短路。

6.高溫環境不宜測量線路電流。強磁場附近不宜測量，外界磁場對測量數值影響很大，接地電阻鉗形表不宜在匯流排和大容量電動機、變壓器之類高負荷電流設備旁進行測量。應換一個地方測量，以減少磁場引起的誤差短路。

7.潮濕地方和雷雨天氣不宜進行測量，因接地電阻鉗形表必須手持直接測量，運行中的電氣設備。測量時接地電阻鉗形表的鉗口、手柄以及測量人員的手部必須保持清潔、干燥。

8.接地電阻鉗形表測量非工額電流誤差大。接地電阻鉗形表的工作原理決定了要在規定的額率下使用接地電阻鉗形表除測量正弦波電流外，對其他波形電流的測量都會產生誤差，一般奇次諧波比偶次譜波的波形誤差大。特別是3次諧波誤差變大，用接地電阻鉗形表測量半波整流電流，誤差也較大。

9.使用后應將擋位置于電流高擋，有表套時將其放入表套。存放在干燥、無塵、無腐蝕性氣體且不受振動的場所。

10.不可測高壓電流，被測電路的電壓不可超過接地電阻鉗形表的額定電壓。接地電阻鉗形表不能測量高壓電氣設備。

萬用表具有用途多、量程廣，使用方便等優點，是電工測量中較為常用的工具，在電氣維修工作中它可以用來測量電阻，交、直流電壓和直流電流，有的萬用表還可以測量晶體管的主要參數及電容器的電容量等。

常見的多用表有指針式萬用表和數字式萬用表，指針式萬用表是以表頭為核心部件的多功能測量儀表，測量值由表頭指針指示讀取。數字式萬用表的測量值由液晶顯示屏直接以數字的形式顯示，它具有讀取方便，有些還帶有語音提示功能萬用表是公用一個表頭，集電壓表、電流表和歐姆表于一體的儀表。
