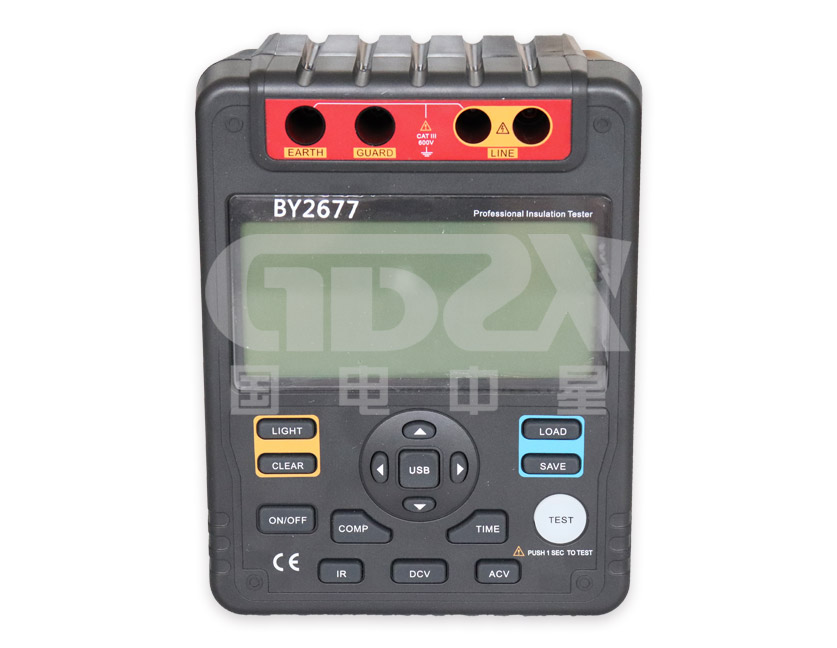

兆歐表測量電纜絕緣電阻

電力電纜各纜芯與外皮均有較大的電容，因此，對電力電纜絕緣電阻的測量。應先斷開電纜的電源及負荷，并經充分放電之后方可進行。而且一般應在干燥的氣候條件下進行測量。

（1）測量前測定室內溫度并檢查兆歐表的指針指示是否正常。

（2）按照電力電纜的額定電壓核對兆歐表的技術規范是否適當。

（3）兆歐表的測量導線應使用帶有屏蔽線的絕緣導線。

（4）對三相三線鎧裝電力電纜進行測量時，在電纜的一端進行測量。另一端必須設專人監護。

（5）分別將電纜鎧甲或終端頭接地線與兩根電纜芯連在一起，接到兆歐表的‘E“端。另一條的芯線暫時不接。待轉動兆歐表的搖柄使轉速達到穩定120r/min時，搖表指針指示“∞”的位置。然后將被測電纜芯線與兆歐表的“L”端相連。此時，兆歐表的指針可能回零位，但應繼續轉動搖柄，指針即慢慢隨著時間的延長向標尺的“∞”方向偏轉。待儀表指針穩定在某一位置時，開始讀數，并作記錄。

（6）取得測量結果后，首先將電纜芯線的連接導線取下。再停止搖動兆歐表手柄，并立即對電纜芯線放電。然后再測量電纜的另一相芯線的絕緣電阻。

（7）測量完畢后。工作人員切勿接近未經充分放電的電纜芯線以防觸電。

使用手搖式兆歐表測量電纜導體對地或對金屬屏蔽層間絕緣電阻的步驟如下：

（1）測試前檢查。將兆歐表放置平穩，轉動兆歐表把手。此時兆歐表指針應指在“∞”的位置。否則應調節“∞”旋鈕使指針指到“D”的位置。然后將兆歐表的“線路（L）”與“接地（E）”端子短接，此時指針應指在“0”的位置。否則應調節“0”旋鈕使指針指到“0”的位置。

（2）接線。將兆歐表“接地（E）”端子與接地線或金屬屏蔽層相連接。將“線路（L）”端子與電纜一相導體相連接，如圖所示。

（3）測試。轉動兆歐表把手，使轉速達到并保持120r/min轉速。記錄下該相導體對地或金屬屏蔽的絕緣電阻值。讀取絕緣電阻值后，應一邊慢搖，一邊斷開兆歐表“線路（L）”端子與電纜A相導體之間的連接。然后停止轉動把手，再斷開兆歐表“接地（E）”端子與接地線或金屬屏蔽層的連接。其目的是避免電纜線路上剩余電荷的反沖造成兆歐表損壞。將電纜充分放電后。再按上述步驟測試電纜其他兩相導體對地的絕緣電阻值。

（4）如電纜終端套管表面泄漏很大。無法使其減少影響測量的準確性或無法判斷電纜內部絕緣的好壞時，可將兆歐表“屏蔽（G）”端子與電纜的銅屏蔽相連接。將表面的影響消除。

（5）測量電纜導體之間的絕緣電阻時，方法步驟不變，只是接線時兆歐表“線路（L）”端子、“接地（E）”端子分別與電纜的兩相導體（如先測量A、B兩相）相連接，將兆歐表“屏蔽（G）”端子與電纜的銅屏蔽相連接。測量完A、B兩相電纜導體之間的絕緣電阻后。再測量A、C相（或B、C相）之間的絕緣電阻。最后再測量B、C相（或A、C相）之間的絕緣電阻。
