氧化鋅避雷器測試儀怎么做三相電壓取樣試驗？

變電站內的氧化鋅避雷器在長時間的使用之后，會出現絕緣老化的現象，需要定期檢測氧化鋅避雷器的絕緣性能，這個時候就要用到氧化鋅避雷器測試儀，該設備在使用的時候，有很多種試驗可以做，其中三相電壓取樣試驗是一個常用的試驗項目，那么具體來說，氧化鋅避雷器測試儀怎么做三相電壓取樣試驗呢？國電中星為大家進行簡單的介紹一下。

變壓器停電時，實驗室需要三相接線方式。

1.連接儀器的可靠地線和測試變壓器

2.連接電流測試線（三根芯線的黃、綠和黃線分別連接到A、B和C氧化鋅避雷器的下端）

3.連接電壓測試線（四根芯線的黃、綠和紅線）。

接在變壓器測量繞組的一端，黑線接在變壓器測量繞組的另一端，注意方向。如果方向不對，可以調整一段時間）。

該電流測試線的連接方法包括以下步驟：

1.根據當前尺寸（標準為2mA范圍內的2-10 mA標準）將電流測試線連接到主機終端“0-2 mA”或“＞2 mA”量程齒輪

2.將氧化鋅避雷器的另一端連接到氧化鋅避雷器的低端

3.電壓測試線接地的方法也是將變壓器的測試繞組連接到儀器的另一端

4.檢查正確的接線后，緩慢地提高氧化鋅避雷器的工作電壓，然后操作儀器開始測試。

電流范圍：對應于所述面板上的一組所選擇的電流范圍。同步：您可以選擇使用“同步有線”或“無線同步”電壓模式“三相電壓。”有線同步，連接兩個機器之間的通信線路，機器不能把兩個天線;無線同步，經由電纜兩臺機器，通信線路不連接，可以將天線拉出裝置的長途或其它吸附的外殼體高一點。 PT比：根據所輸入的測試變壓器匝數比（高電壓繞組和測量繞組的比例）進行測定。例如50KV試驗變壓器，測量繞組的100V（儀表端），該值被設置為50KV：100V = 500。當執行單相或兩相檢驗布線該試驗中，只有相應的測試線連接到其它懸線。

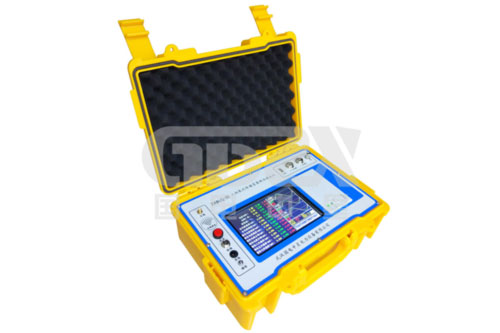

國電中星是專業的氧化鋅避雷器測試儀生產廠家，產品種類多，型號齊全，有ZX-MOA氧化鋅避雷器直流參數測試儀、ZX-JS避雷器放電計數器校驗儀、ZXBLQ-I 氧化鋅避雷器測試儀、ZXBLQ-Ⅱ氧化鋅避雷器測試儀、ZXBLQ-IV氧化鋅避雷器帶電測試儀等，歡迎致電4000-828-027詳詢。
