震蕩波局放測試系統硬件安裝及現場試驗

震蕩波局部放電檢測和定位技術是當今國際電纜絕緣狀態檢測新型技術，本系統能完成電纜交流耐壓試驗、電纜局放現場檢測以及現場故障定位等。

1. 系統連接及試驗步驟

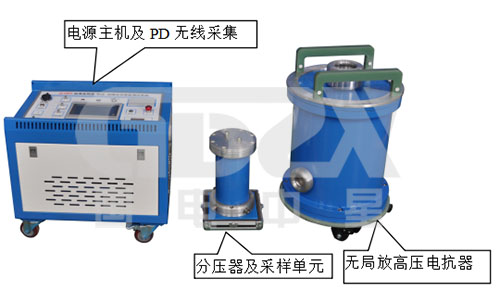

電纜現場PD檢測及故障定位系統構成照片如圖所示。

震蕩波局放測試系統設備圖

電抗器與分壓器及采集單元通過阻塞阻抗連接，并且連接好低壓接線。電源控制主機電源輸出與分壓器及采集單元連接，采集單元的PD采集控制線、分壓器輸出線都與電源控制主機相連，PD信號通過無線方式傳輸。電纜試品與分壓器高壓端進行連接。試驗開始前，須檢查系統所有連線是否正確，檢查核實準確無誤后進行試驗。

試驗步驟：

①　檢查接線準確，要求試驗區內所有人員撤離。

②　打開系統主機電源開關，并開啟下位機電源。

③　打開系統軟件，完成所有參數設置并核查。

④　使用方波校準儀進行校正，校準完成后撤下校準儀。

⑤　操作系統軟件進行升壓，完成試驗，系統將試驗數據自動保存。

⑥　試驗完成后可立即進行分析，也可隨后完成分析并形成報告。

2. 現場試驗流程

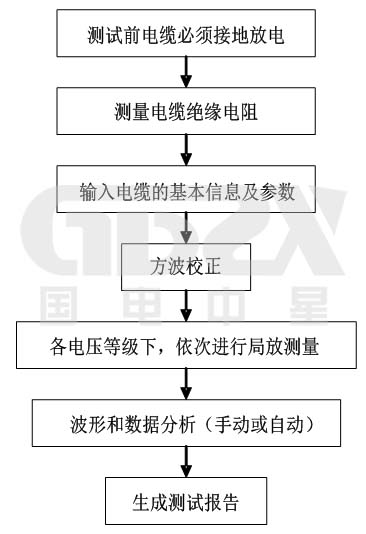

振蕩波電壓下電纜局放檢測及定位系統的測試操作流程如圖所示：

現場試驗流程圖（僅供參考）

3. 系統軟件

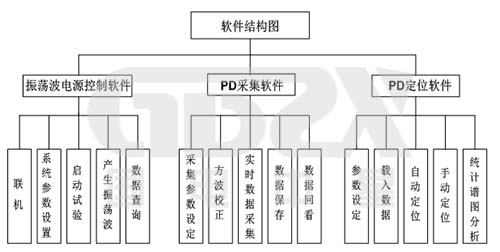

系統軟件結構圖如圖所示：

系統軟件結構圖（僅供參考）

注意事項：在進行測試線路連接之前，首先要將被測電纜及測試設備可靠接地。確認被測電纜對地絕緣電阻在正常范圍內后，利用連接電纜將被測電纜、振蕩波電壓源、供電電源、工控機等進行可靠連接。電纜的基本信息與參數主要指被測電纜長度、接頭位置、運行時間等，此基本信息可以作為判斷電纜絕緣狀況有效依據，提高測量結果的準確性。

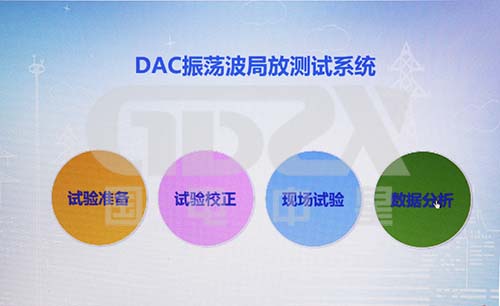

下圖為軟件主界面圖，下面將分別介紹振蕩波電源控制軟件模塊、局放信號采集處理模塊、局放信號定位分析模塊。

系統軟件的主界面圖（僅供參考）

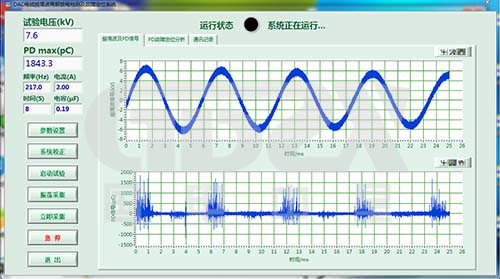

某現場電纜局放檢測分析圖（僅供參考）

  本系統共有三種試驗?zāi)Ｊ秸袷幉ň址旁囼灐⒛蛪涸囼灐⒛蛪杭熬址旁囼灐?/p>

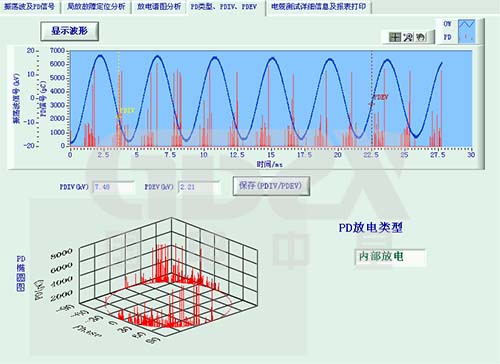

系統局放相位譜圖及放電次數譜圖（僅供參考）
