局放測試系統的工作原理

局部放電測試是評估電力電纜絕緣質量的重要方法，是擠出型絕緣材料的電纜。由于電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因，在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質尖端處極易產生局部放電，同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電。

局放測試系統設備圖

1. 串聯諧振電源

串聯諧振電源由油浸式高壓電抗器、勵磁變壓器、分壓器及采樣單元、電源主機及分析系統等組成。

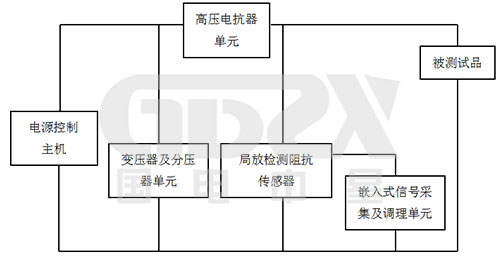

局放檢測及定位系統工作原理圖

2. 局放檢測及定位系統工作原理

如圖所示，由供電線路或發電機輸入220V的交流電壓，經過電源主機轉變成頻率、幅值可調節的方波電壓，再通過勵磁變壓器升壓，通過改變激勵強度使得被試電纜到達預定電壓。當電源控制主機給出產生振蕩波的信號時，是系統RLC回路短路，則在被測試品電纜上產生阻尼振蕩波電壓，可通過局放檢測阻抗傳感器耦合電纜上的局放信號，經寬頻放大器放大、濾波，最后由數據采集卡進行阻尼振蕩波電壓信號、電纜局部放電數據的同步采集，并把數據暫存在工控機上，由外部筆記本命令將數據從工控機上傳回到筆記本上進行分析、處理。

3. 項目研究的關鍵和難點

1) 本項目的技術難點是如何對變頻諧振電壓進行有效的控制，使得電壓波形滿足現場測量要求。基于變頻諧振產生阻尼振蕩波電壓尚屬首次，所以沒有以往先例所循。

2) 現場檢測環境復雜，需要對現場干擾情況進行分析。實現強電磁干擾環境下的微弱信號提取。需要對抗干擾的軟件算法進行研究。

3) 實現原始放電波形信號的高速數據采集，進而為PD信號的定位提供基礎。

4) 對局部放電信號進行定位的分析技術，需要利用相關分析等技術進行，提高定位的準確率。
