串聯諧振試驗裝置的系統配置應滿足哪些需求？

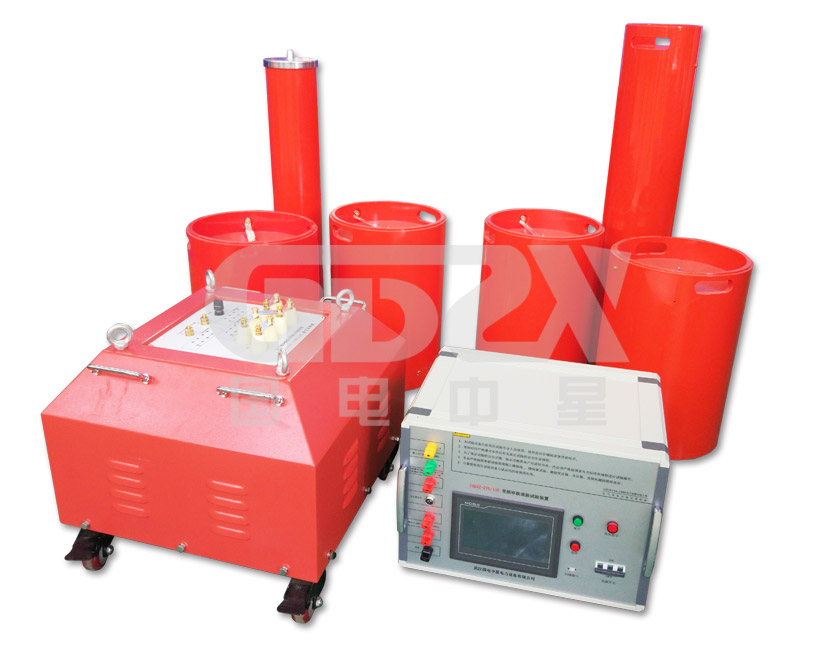

       串聯諧振試驗裝置是由四個部件組成，分別為變頻電源、勵磁變壓器、電抗器和電容分壓器。變頻電源將220V/380V，50HZ的電源變為頻率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體；勵磁變壓器將變頻電源輸出的電壓升壓，同時隔離高壓和低壓；電抗器與被試品的電容構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量調節器上的高壓電壓值和低壓，并作過壓保護信號。

        串聯諧振試驗裝置的系統配置應滿足哪些需求？國電中星以ZXBXZ系列變電站交流耐壓諧振裝置為例，從串聯諧振試驗裝置的4個部件分別列出了各部件需要滿足的要求。

一、變頻控制源

1、過壓保護，失諧保護：具備電子式過壓保護、失諧保護功能，避免試品不受過流和閃絡傷害，并且動作十分靈敏；

2、過流保護：除了過壓保護，系統裝有電子式過流保護裝置，抗干擾能力強，保障試品不受到傷害，不僅如此，它還使用關斷功率管的方式來切斷輸出，不直接切斷電流，因此也不會產生電弧；

3、自動尋找諧振點：在試驗時，有變頻控制源自動/手動兩種方式可設定，設定自動方式，變頻控制源將自動找到諧振點；

4、自動升降壓：在試驗時，若設定為自動方式，變頻控制源將根據操作員設定的試驗電壓和試驗時間自動的升壓，到時間后自動降壓并保存試驗數據顯示在顯示屏上，根據用戶的需要可以存入儀器的內存中永久保存；

5、數據存儲：可以將試驗數據永久保存在設備的內存中；

6、數據打印：可以將試驗數據打印出來；

7、溫濕度顯示：設備有試驗環境溫度和濕度的顯示，以便用戶分析數據；

8、變頻控制源自身保護功能：過流、過壓、過熱、欠壓等保護；

9、波形顯示和分析：設備具有波形顯示功能，能觀察高壓輸出的波形，并可以分析波形中的諧波成分。

二、激勵變壓器

1、容量為10 kVA；

2、輸出電壓為0～1000V/0～2500V；

3、高壓電流為10A/4A；

4、激勵變壓器原、副邊線圈按10 kV隔離水平設計，原邊線圈與鐵心和鐵外殼處在同一電位上，副邊線圈對原邊線圈及地為高壓隔離；

5、激勵變壓器的輸出端對地連接有壓敏電阻器或氧化鋅避雷器，激勵變壓器的結構型式為環氧澆注式，有3倍以上的絕緣裕度，這樣可以有效地防止反擊過電壓和傳遞過電壓對試驗設備和人身的沖擊。

三、電抗器

1、電抗器設計單節為20kV/1.8A和容量20kV/0.8A兩種。其中20kV/1.8A的電抗器六只，20kV/0.8A的電抗器三只。

2、采用20kV/1.8A的六只電抗器先三只串聯成兩組再兩組并聯后再與20kV/0.8A的電抗器三只串聯組并聯可以完成35kV、截面積185 mm2、2km交聯電纜的耐壓試驗，采用20kV/1.8A的電抗器五只并聯可以完成10kV、截面積300 mm2、5km交聯電纜的交流耐壓試驗。

四、電容分壓器

1、分壓器設計為純電容分壓型式，分壓比例為6000：1；

2、工作頻率為30 Hz-300Hz，交流有效值1級。

3、高低壓電容采用相同的材料，試驗頻率。電壓幅值和電磁場對其測量準確度無影響。
