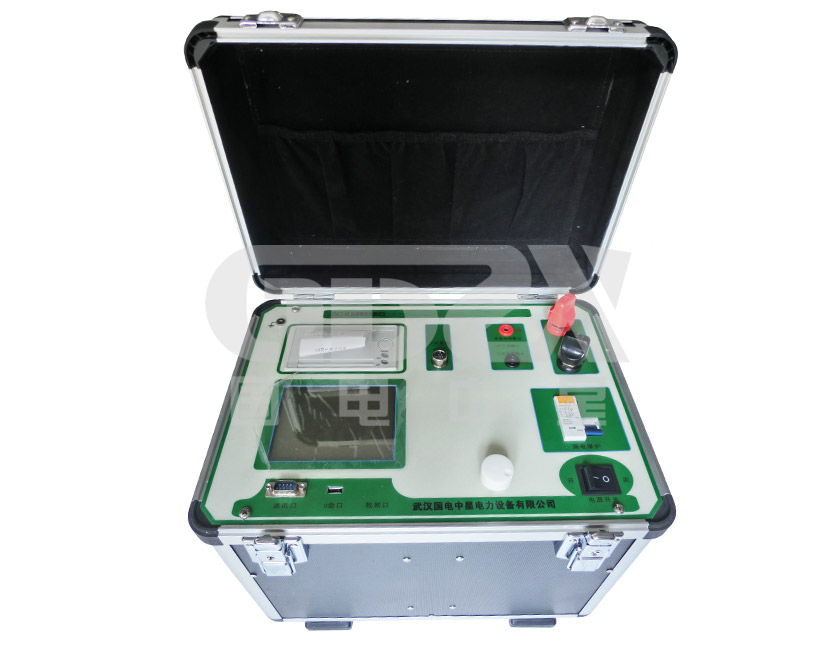

如何選擇電流互感器測試儀？

電流互感器選擇與檢驗的原則

　　（1）電流互感器額定電壓不小于裝設點線路額定電壓

　　（2）根據一次負荷計算電流IC選擇電流互感器變化；

　　（3）根據二次回路的要求選擇電流互感器的準確度并校驗準確度；

　　（4）校驗動穩定度和熱穩定度。

　　電流互感器變流比選擇

　　電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。

　　電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150(A)、2Xa/C）等多種規格，二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比，通過改變產品頂部儲油柜外的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2Xa/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

　　電流互感器準確度選擇及校驗

　　所謂準確度是指在規定的二次負荷范圍內，一次電流為額定值時的誤差。中國電流互感器的準確度和誤差限值如表1所示，對于不同的測量儀表，應選用不同準確度的電流互感器。

　　準確度選擇的原則：計費計量用的電流互感器其準度為0．2～0．5級；用于監視各進出線回路中負荷電流大小的電流表應選用1．0-3．0級電流互感器。為了保證準確度誤差不超過規定值，一般還校驗電流互感器二次負荷（伏安），互感器二次負荷S2不大于額定負荷S2n，所選準確度才能得到保證。準確度校驗公式：S2≤S2n。二次回路的負荷l：取決于二次回路的阻抗Z2的值，則：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi為二次回路中的儀表、繼電器線圈的額定負荷和阻抗，RXC為二次回路中所有接頭、觸點的接觸電阻，一般取0．1Ω，RWL為二次回路導線電阻，計算公式化為：RWL=LC/（r×S）。式中，r為導線的導電率，銅線r=53m/（Ωmm2），鋁線r=32m（Ωmm2），S為導線截面積（mm2），LC為導線的計算長度（m）。設互感器到儀表單向長度為L1，則：L1互感器為星形接LC=L1兩相V形接線2L1一相式接線

　　繼電保護用的電流互感器的準確度常用的有5P和l0P。保護級的準確度是以額定準確限值一次電流下的復合誤差ε%來標稱的（如5P對應的ε%=5%）。所謂額定準確限值一次電流即一次電流為額定一次電流的倍數（n=I1/I1n），也稱為額定準確限值系數。即要求保護用的電流互感器在可能出現的范圍內，其復合誤差不超過3%值。

　　電流互感器ε%誤差曲線校驗步驟：

　　（1）按照保護裝置類型計算流過電流互感器的一次電流倍數；

　　（2）根據電流互感器的型號、變比和一次電流倍數，在10%誤差曲線上確定電流互感器的允許二次負荷；

　　（3）按照對電流互感器二次負荷嚴重的短路類型，計算電流互感器的實際二次負荷；

　　（4）比較實際二次負荷與允許二次負荷。如實際二次負荷小于允許二次負荷，表示電流互感器的誤差不超過10%誤差：1)增大連接導線截面或縮短連接導線長度，以減小實際二次負荷；2)選擇比較大的電流互感器，減小一次電流倍數，增大允許二次負荷；3)將電流互感器的二次繞組串聯起來，使允許二次負荷增大一倍。

　　電流互感器動穩定度和熱穩定度校驗

　　產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。

　　(1)動穩定度校驗Kes×I1N≥iSh；

　　(2)熱穩定度校驗(KtI1n)2t≥I(3)∞tima式中，t為熱穩定電流時間。
