接地電阻、直流電阻與回路電阻有什么不同？

接地電阻是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，測量單位為Ω。接地電阻大小能體現電氣裝置與"地"接觸的良好程度和反映接地網的規模，在我們身邊也隨處可見。

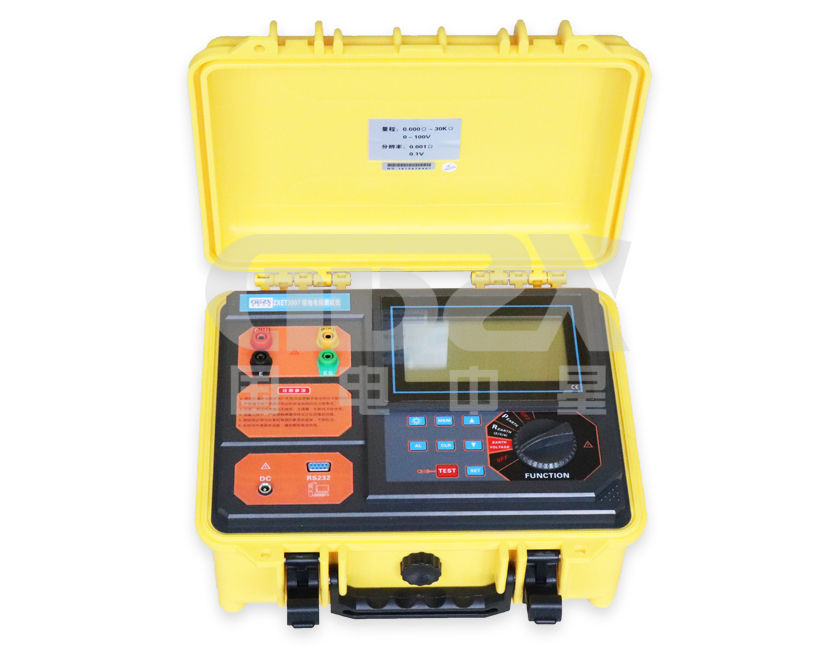

接地電阻測量方法包括兩線法、三線法、四線法、單鉗法和雙鉗法，這五種方法各有各的特點，實際測量時，盡量選擇正確的方法與測量設備，才能使測量結果準確無誤。通常測量接地電阻的儀器有：ZXET3007接地電阻測試儀、ZXDW大地網接地電阻測試儀、ZXET3006雙鉗接地電阻測試儀等。我們可根據實際情況選擇測量儀器。

直流電阻主要是針對感性負載的直流電阻測試，測量單位為mΩ。比如變壓器的繞組直流電阻的測量，是一項方便而有效的考察繞組絕緣和電流回路連接狀況的試驗,能反應繞組焊接質量、繞組匝間短路、繞組斷股或引出線折斷、分接開關及導線接觸不良等故障,實際上它也是判斷各相繞組直流電阻是否平衡、調壓開關檔位是否正確的有效手段。

直流電阻測量方法有：電流電壓法、直流電橋法、三相繞組同時加壓法，現在直流電阻測試儀都是運用的直流電橋法，要求測試電流不小于1A，測量電阻值較小精度要求很高，市面上測試電流常見的有：1A、3A、5A、10A、20A、40A、50A、100A，這些只用于單相測量。想三相同時測量可用DCZZ-S三通道直流電阻測試儀。

回路電阻是表征導電回路的聯接是否良好的一個參數，測量單位為uΩ。各類型高壓斷路器都規定了一定范圍內的值。若回路電阻超過規定值時，很可能是導電回路某一連接處接觸不良。在大電流運行時接觸不良處的局部溫升增高，嚴重時甚至引起惡性循環造成氧化燒損，對用于大電流運行的斷路器需加倍注意。

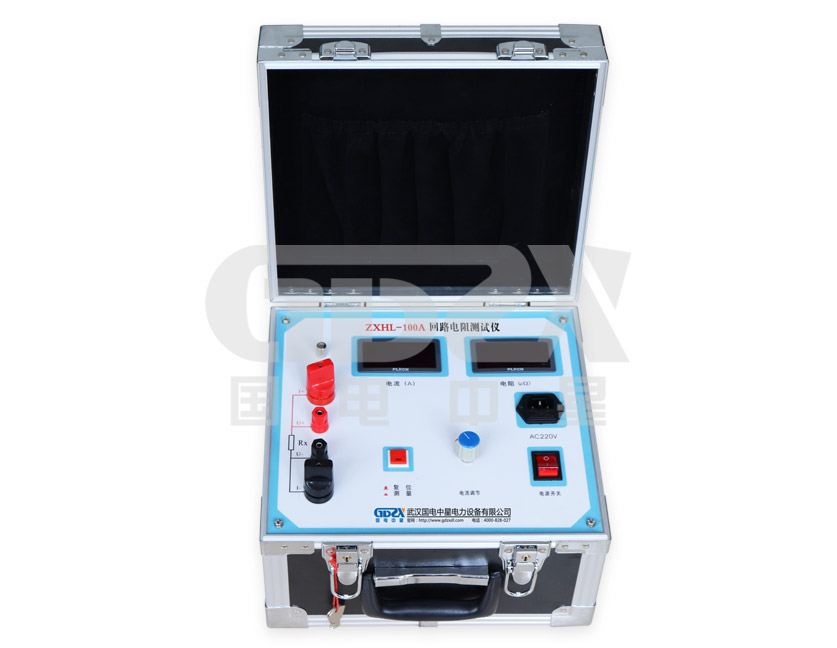

回路電阻測量，不允許采用電橋法測量，須采用GB763規定的直流壓降法。且測試電流大于等于100A。回路電阻測試儀是用于測量高壓開關、有載開關等開關設備的回路電阻，可直接反映開關觸頭的接觸情況

以上內容便是對接地電阻、直流電阻、回路電阻的一個比較區分，以及測量方法和測量儀器的簡介。更多詳細內容歡迎訪問國電中星官網www.288g.cn或電話4000-828-027聯系我們。
