工頻耐壓試驗裝置的產品結構

        工頻耐壓試驗裝置適用于高壓電氣設備、電器元件、絕緣材料等進行絕緣耐壓試驗，是高壓試驗中必不可少的重要設備。本文中國電中星與大家一起了解工頻耐壓試驗裝置的產品結構是怎樣的。

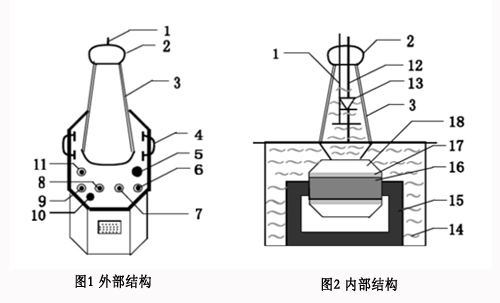

        工頻耐壓試驗裝置具有體積小，重量輕，結構緊湊，功能全，性能好，使用方便等特點，采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構見圖2。

1-------短路桿D                  2-----均壓球                             3-----高壓套管                       4-----變壓器提手
5-----油閥                          6-----次壓輸入端子a                  7-----次壓輸入端子x               8-----測量端子E
9-----測量端子F                 10-----變壓器外殼接地端            11-----高壓尾X                      12-----高壓輸出A
13-----高壓硅堆                 14-----變壓器油                         15-----鐵芯                           16-----一次低壓繞組
17-----測量繞組                 18-----二次高壓繞組
