超低頻高壓發生器進行電纜耐壓試驗方法說明

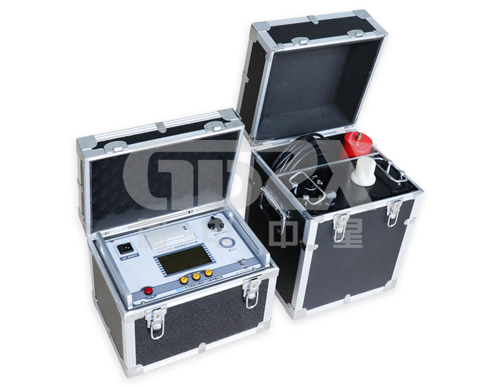

        超低頻高壓發生器主要用來進行高壓電力設備的絕緣耐壓試驗，因具備升壓快、電壓等級高、重量輕等特點，深受廣大電力試驗人員的青睞 ，那么使用超低頻高壓發生器進行電纜的超低頻耐壓試驗方法是怎么樣的呢？

１、將與試品相連的電器設備全部脫離試品電纜。

２、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。

３、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。
例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：

Ｕo＝１０/√３kV

所以試驗電壓峰值為：

Ｕmax＝３Ｕo =１7.３２kV

４、試驗時間：６０分鐘。

５、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。

６、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

７、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。

８、在升壓和耐壓過程中，如發現輸出波形異常畸變，而且電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。

９、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗。
