直流高壓發生器的結構與原理

        直流高壓發生器是對氧化鋅避雷器、電力電纜、發電機、高壓開關等電氣設備進行直流高壓試驗和漏電試驗，得出被測電氣設備的絕緣強度的儀器，國電中星為您詳細介紹直流高壓發生器的組成結構和原理，請看下文。

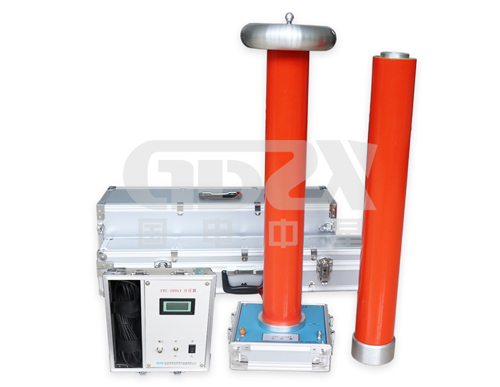

        直流高壓發生器，主要由控制箱、高壓倍壓筒以及連接線電源線等附件組成。

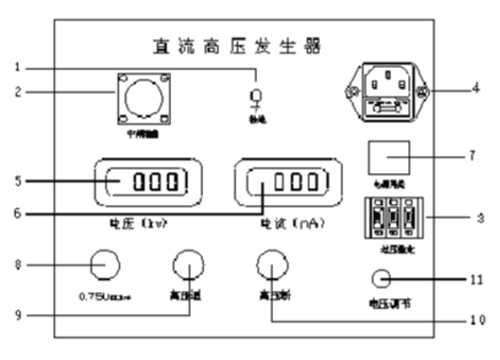

控制箱的結構

1、控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。

2、中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的連接。連接時只需將電纜壓下插頭順時針方向轉動到位，拆線時只需逆時針轉動電纜插頭。

3、過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV，設定值為試驗電壓1.1倍。

4、電源輸入插座：將隨機配置的電源線與電源輸入插座相連（交流220V±10%，插座內自帶保險管。）

5、數顯電壓表：數字顯示直流高壓輸出電壓。

6、數顯電流表：數字顯示直流高壓輸出電流。

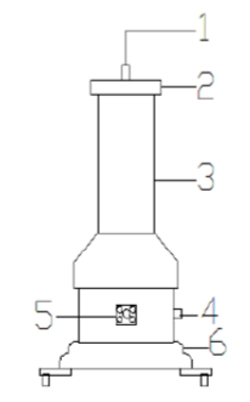

倍壓筒的結構

1、高壓引出接線柱（可連接微安表和水電阻或限流電阻）

2、均壓球

3、倍壓筒體

4、接地端子

5、中頻連接端子

6、底座

工作原理

        將機箱、倍壓筒放置到合適位置分別連接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到視頻的底線上（即一點接地），電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1.1倍。順時針方向平緩調節電位器，輸入端即從零開始升壓。升至所需電壓后，按規定之間記錄電流表讀書，并檢查控制想及電壓輸出線有無異常現象即聲響。

        升壓至所需電壓或電流。升壓速度以每秒3-5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓（電流）的95%，再緩慢仔細升至所需的電壓（電流）。然后從數顯表上讀出電壓（電流）值，然后按下黃色按鈕，此時電壓即降至原來的75%，并保持此狀態。此時可讀取的電流測量完畢。

        國電中星是直流高壓發生器生產廠家，在海內外暢銷，獲得好口碑，歡迎選購！
