變壓器直流電阻測量方法有哪些

        變壓器直流電阻測試儀是變壓器試驗項目中比較常見的一種設備，其測量目的是檢查導電回路是否存在短路、開路或接錯線；檢查繞組導線的焊接點、引線與套管的連接處是否良好、分接開關有無接觸不良等。下面由國電中星為大家講述變壓器直流電阻測試儀的測量方法有哪些？

一、電流電壓法

        電流電壓法的原理：在被測繞組中，通以適當大小的直流電流，然后測量繞組中的電流和繞組兩端的電壓降，再根據歐姆定律，即可算出繞組的直流電阻。

        測量時，所用儀表應不低于0.5級，電流表應選用內阻較小的，電壓表應選用較高內阻的表，引線要有足夠的界面。測量電感量較大的繞組時，還需要有足夠的充電時間。繞組通過的電流應限制在繞組額定電流的20%以內。這種測量方法的主要缺點是需要較長的時間才能測出準確值。

二、平衡電橋法

        平衡電橋法的原理：采用電橋平衡的原理來測量直流電阻，常用的平衡電橋法有單臂點半或雙臂電板兩種。

        這種方法可以直接讀取數據，準確度較高，在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值超過1Ω時一般用單臂電橋測量，不足1Ω時則用雙臂電橋測量。

        在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。測量前，應先估計被測線圈的電阻值，將電橋倍率旋鈕至于適當位置，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測電阻值=倍率數×測量臂電阻值，測量完畢，先放開檢流計按鈕，再放開電源開關。

三、三相繞組同時加壓法

        三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵芯中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。

        在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡等問題。用電壓降法測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的鐵芯中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間（取決于時間常數）便減小。

        在變壓器的三相繞組相同時加壓，同時測量每相的直流電阻，可以達此目的。三相繞組相同時加壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵芯中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵芯中的合成磁通近似為零。這使電感值L大為減小，因此時間常數t也就降低，測試時電流變化的過度過程大為縮短。短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。

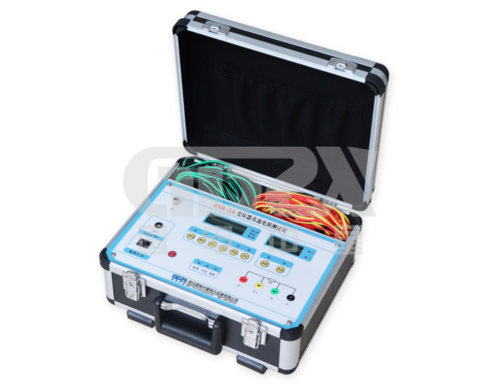

        變壓器直流電阻測試儀是國電中星研發生產的，型號多，規格全，滿足廣大用戶的測試需求，歡迎致電，歡迎選購！
