電纜故障測試儀波形計算

       使用電纜故障測試儀探測故障時，在測出波形以后，需對測試波形進行進一步的分析，才能測出故障距離。下面國電中星將為大家介紹電纜故障測試儀測試波形的計算方法。

一、計算距離的方法

兩點間距離＝兩點間實際格數×時間/格×速度÷2（米）

根據波形上顯示點數計算出任兩點間代表距離，其中標尺每格代表時間為測試儀自動計算給定。

二、具體計算步驟

1、計算每點代表距離：每點代表距離計算公式為：S＝V∕2f，其中V為電波傳輸速度（打印紙上有顯示、或者根據電纜類型自定），f為采樣頻率，默認選25MHZ。例如，油浸紙電纜V＝160m∕s,當f=25MHZ時，每點代表距離S＝160/2×25＝3.2（米）。

2、計算兩點間總點數：打印波形上顯示出每大格多少個測試點，根據兩點間的格數，就可計算出兩點間總點數。例如測試波形打印后顯示“每格5點”，所計算的兩點間為4.3大格，則兩點產間總點數為4.3×5＝21.5點（小數點為不滿一格比例長度）。

3、計算距離：分別計算出每點代表距離及總點數后，就可以計算出兩點間距離來。例如：前面已經計算出每點代表距離為3.2米，總點數為21.5點，則計算距離為3.2×21.5＝60.8（米）。

針對疑難故障，測試完畢后，可拍照測試波形，仔細分析波形特點，對找出故障點，提高測試效率會起到事半功倍作用。

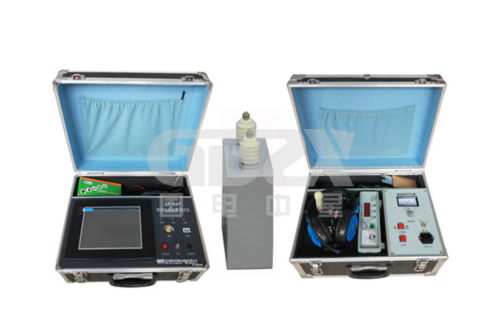

        國電中星專業生產各種型號的電纜故障測試儀，主要型號有：ZX-A10、ZX-A11、ZX-A21、ZX-A30全智能多次脈沖電纜故障測試儀以及ZX-A帶電電纜識別儀等等，還有ZX-S10手推車電纜故障測試儀、ZX-Z10自動分析電纜故障測試儀，型號齊全，歡迎選購！
