高壓斷路器主要試驗項目及試驗方法

斷路器：電氣工程中不可缺少的電氣元件，是重要的一次設備，在正常的情況下切、合高壓電路，在故障的情況下開斷巨大的故障電流，斷路器又是關鍵的操作設備。

在高壓配電系統的斷路器擔負著大面積的供電，它關系到電力供應是否正常的關鍵，也是經常出現問題和發生故障的器件之一。

主要有：油斷路器、真空斷路器和SF6氣體斷路器。

高壓斷路器的試驗內容

(1)絕緣電阻測試

(2)導電回路電阻測量

(3)線圈直流電阻測量

(4)跳、合閘時間的測量

(5)絕緣油試驗

(6)三相同期試驗

(7)操作機構的最低動作時間測量

(8)交流耐壓試驗。

高壓斷路器的交接試驗

1)絕緣電阻測試

測試前應將支持絕緣子擦干凈，使用2500V的兆歐表，要測量相與相之間的絕緣電阻，②相與地之間的絕緣電阻，測試結果不應少于1000MΩ。

2)導電回路電阻測量

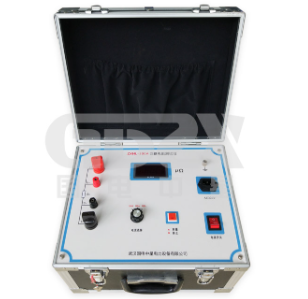

高壓斷路器的導電回路電阻也叫作接觸電阻，其測量試驗使用回路電阻測試儀，測試時先將斷路器合、跳幾次后再將斷路器操作保險取下，將斷路器手動操作部分綁死捆住，以防突然跳閘傷人并防止突然斷開時電橋的檢流計打壞。測量時如果懷疑測定數值可復測幾次，每次都將開關動作幾次。取分散性較小的三次平均值為測試值。

3)跳閘、合閘線圈直流電阻測量跳閘、合閘線圈直流電阻測量，這是一項常規的試驗，用直流電阻測試儀進行測試，測試結果與以往測試結果相比不應有較大的變化。

4)跳閘、合閘時間的測量

它屬于斷路器的動作特性試驗，跳閘、合閘時間與跳合閘的速度有關，與機械的結構、機械的摩擦力及機械勢能能量等有關。測量時使用電秒表進行動作時間的測量，測量合閘時間時將三相開關主觸電串聯連接到電秒表，當只有全部接點閉合時的時間為合閘時間;測量分閘時間時，將三相開關主觸點并聯連接后，接到電秒表，當只有全部接點斷開時的時間為分閘時間。

5)絕緣油試驗

僅對油斷路器做此項試驗，實驗方法同油試驗

6)三相同期試驗

斷路器的三相同期試驗是通過手動壓合開關進行的，在三相動、靜觸頭之間接入三只小電珠，小電珠回路始終是通電的，當壓合開關時，按電珠亮的先后做好記號，壓到底后在三相導電桿上再做出記號，分開閘后測量各導電桿上下兩記號間的距離，調整導電桿的長度使之相同，反復調整到壓合時電珠同時亮，斷開時電珠同時滅為止。

(7)高壓斷路器操作機構的最低動作時間測量高壓斷路器操作機構的最低動作時間測量，它屬于操作機構的檢驗。為保證斷路器在各種運行狀況下都能可靠地工作，規程規定了動作電壓的下限值，如果動作電壓過低，會引起斷路器的誤動作。

合閘接觸器線圈最低動作電壓:不大于額定電壓的80%，不小于額定電壓的30%；分閘電磁鐵線圈最低動作電壓：不大于額定電壓的65%，不小于額定電壓的30%。

交流耐壓試驗

交流耐壓試驗是在斷路器特性試驗完成后進行的，油斷路器還要在油試驗合格后進行，氣體斷路器要在充滿合格的SF6氣體后進行。

斷路器要做兩次試驗，進行斷口間耐壓試驗和對地耐壓試驗。

注意：試驗標準中有些斷路器的斷口耐壓值大于對地耐壓值。

真空斷路器在耐壓時發現下列情況時需更換真空泡：

(1)斷路器末合閘而一端帶電時真空滅弧室出現紅色或乳白色的輝光。

(2)真空滅弧室內部零件氧化變色或失去銅的光澤,玻璃殼上有大量的沉積物。
