局部放電試驗中的一些主要參數及其關系

局部放電的一些參數及其關系：

1、放電起始電壓與熄滅電壓，被試品外加電壓從零升起，開始看不到局部放電，在升壓過程中從試驗裝置上觀察到局部放電量超過某一規定值的最低電壓稱為局部放電起始電壓;當試品上的外加電壓從超過局部放電起始電壓的較高值逐漸下降時，局部放電量小于某一規定值的最高電壓為局部放電熄滅電壓。

2、實際放電量qc和視在放電量的關系，實際放電量是在局部放電時，介質內部移動的電荷，是無法測量的、視在放電量是每一次局部放電，氣泡上的電壓下降個△Uc，外部的電壓增加必須供給一個電量 qa，這個qa是可以用專門的儀器進行測量的，通過 qa=uc 這個公式來校準，通常視在放電量 qa小于實際放電量 qe，這樣有利于試驗結果的判斷視在放電量的校準:即確定試驗回路的換算系數，校準的原理是將幅值為 uo的方波通過串聯的小電容 Co注入被試品兩端，則其充入的電荷為Q=UoCo(PC)。

將已知電荷Qo直接注入被試品，這是儀器的測量系統響應為 L’取下標準方波發生器，加電壓試驗，當有內部放電時，測量系統響應為 L，則有換算系數 k=L/L’，因此被試品的放電量 Q=UoCok(PC)。

電力變壓器的局部放電試驗當其內部放電量較大時，也屬于破壞性試驗，因此試驗前要求測試絕緣合格、保證試品表面尤其是套管的清潔干燥、在注油后應靜止足夠的時間 48 小時。一般利用變壓器電容式套管的末屏端子對地串聯測量阻抗；局部放電試驗電源是最高電壓Um，一般采用中頻電源150~200HZ。

試驗步驟和加壓時間為：首先升壓到測量電壓 u2，u2=1.5um/√3，讀取并記錄放電量，在u2 下堅持 5min，再加壓到預加電壓 u1，u1=um，堅持 5s，讀取并記錄放電量。5s 后電壓再降到 u2，這時 u2堅持30min，后將為零。電壓升到u2 和u2 降低過程中記錄起始放電電壓和熄滅電壓值。

整個試驗過程中試品不發生擊穿、所有測量端子測得的放電量 Q 連續維持在允許值內，并無明顯地增長趨勢即認為局部放電合格。

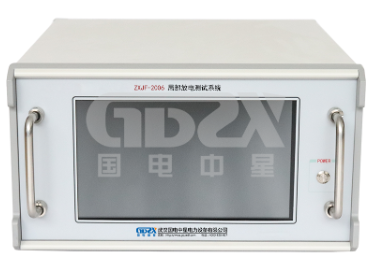

      國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.288g.cn。
