電纜諧振耐壓試驗方法的應用及試驗注意事項

電纜諧振耐壓試驗

諧振耐壓試驗方法是通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源供給的能量僅為回路中消耗的用功功率，為試品容量的1/Q(Q 為系統的諧振倍數);因此試驗電源的容量在降低，重量大大減輕。諧振耐壓試驗系統按調節方式分為調感式和調頻式兩種。

可調電感型諧振試驗系統可以滿足耐壓要求，但由于重量大，可移動性差，主要用于試驗室。變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流，是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用。

變頻串聯諧振是諧振式電流濾波電路，能改善電源波形畸變，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗。

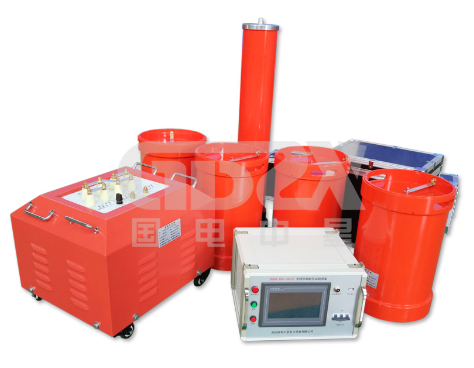

變頻諧振試驗系統不但能滿足高壓XLPE電纜的耐壓要求，而且具有重量輕、可移動性好的優點，適宜現場試驗。經分析比較，變頻串聯諧振成套試驗裝置采用固定電抗器作為諧振電抗器，以調頻的方式實現諧振，頻率的調節范圍為30~300Hz，符合國標《電氣設備交接試驗標準》(GB50150-2006) 中推薦使用頻率 20~300Hz 的諧振耐壓試驗。

諧振耐壓試驗注意事項

(1)諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

(2)操作人員應不少于 2 人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

(3)為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

(4)各聯接線不能接錯，特別是接地線不能接錯，否則可導致試驗裝置損壞。

(5)本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。

(6)串聯諧振試驗系統是利用諧振電抗器與被試品諧振產生高電壓的，也就是說，能不能產生高電壓主要是看試品與諧振電抗器是否諧振，所以，試驗人員在分析現場不能夠產生所需高電壓時，應該分析什么破壞了諧振條件，回路是否接通等。

(7)串聯諧振試驗系統的激磁變壓器有特定的電壓和電流要求，在選用代替品時，一定要考慮電壓和電流， 不能采用只是容量相同的普通的試驗變壓器。
