絕緣油擊穿強度試驗設備及試驗規程方法

發布時間:2023-08-24 瀏覽數:32

絕緣油擊穿強度試驗

絕緣油的物理特性

當水分進入絕緣油后,水分在油中的狀態可分為:懸浮狀態、溶解狀態和沉淀狀態。為懸浮狀態時,油對擊穿電壓下降最為顯著;溶解狀態次之;沉淀狀態一般影響很小。因此水沉積在變壓器底部時,抽取油樣不一定是取得有水的油樣做試驗,它的擊穿電壓仍然很高。

影響絕緣油電氣強度的因素:吸收水分、外表污染和溫度變化等等。如油瓶未封閉置放了一個晚上,耐壓強度就降低了,主要的原因是油吸收了水分,晚間氣溫下降,空氣中濕度升高,空氣中的水分更容易浸入而溶解于油中,當油中含有微量水分,油的耐壓強度便明顯下降。


絕緣油擊穿試驗用專用器具:

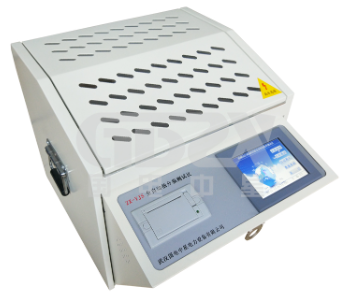

絕緣油介電強度測試儀,絕緣油擊穿試驗,用平板型電極不采用球型電極,平板型極間電場分布均勻,易使油中雜質連成“小橋”,故擊穿電壓較小,程度上決定于雜質的多少。絕緣油擊穿的目的是檢查油中的水分、纖維等雜質,因此采用平板型電極較好。國標規定平板型電極直徑為25mm,板間距離為2.5mm,裝入油杯中,作為絕緣油擊穿試驗用專用器具。

影響油試驗的有關因素

(1)油的抗電強度與外加電壓作用時間有關。

外加電壓作用時間長,油中的雜質有足夠的時間在間隙中形成小橋,抗電強度就會較低。外加電壓作用時間短,在沖擊電壓下,油中的雜質來不及在間隙中形成小橋,擊穿電壓將顯著提高。沖擊時間越短,擊穿電壓越高。

(2)油的抗電強度與電源的頻率有關。

電源的頻率對試驗也是有影響的,當頻率太高時,由于介質損耗加大,可能引起熱擊穿,擊穿電壓下降,所以油的抗電強度試驗采用工頻電源。

(3)油的抗電強度與油的溫度有關。

受潮的油的擊穿電壓隨著溫度的升高而升高,因為油中懸浮狀態的水分隨著溫度的升高轉為溶解狀態的緣故。當溫度上升至60-800℃以上時,由于水分蒸發而在油中產生大量氣泡,擊穿電壓反而下降。干燥過的油則受溫度影響小。
