斷路器電容器極間絕緣電阻測試接線和步驟是什么?

 測試時，斷路器電容器一端接絕緣電阻表的“L”端，另一端接絕緣電阻表的“E”端。

1)、交接試驗時，斷路器電容器絕緣電阻應在安裝前測試，可以減少斷路器滅弧室的影響。
       2)、預防性試驗時應檢查斷路器是否在開斷狀態，如測試的絕緣電阻過低，可拆下斷路器申容器進行測試，以判斷故障部位。
       3)、測試前使用放電棒對電容器放電，放電時電容器一端接地，另一端通過放電棒短接放電。
       4)、測試前首先檢查絕緣電阻表是否正常，斷路器電容器一端接絕緣電阻表的"L"端，另一端接地和絕綠電阻表的"E"端，讀取1min或穩定后的絕緣電阻值。
       5)、讀取數據后斷開“L"端與電容器的連接線，停止或關斷絕緣電阻表，使用放電棒對斷路器電容器進行充分放電。

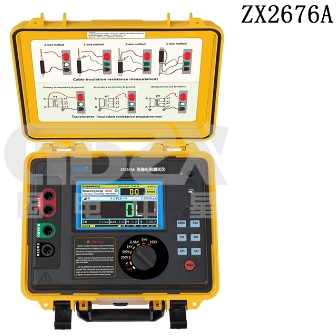

       ZX267系列絕緣電阻測試儀是一款智能化絕緣電阻測試儀儀表擁有完善的各種絕緣電阻參數測試功能和卓越的抗干擾能力，能用于電纜、電機、發電機、變壓器、互威器、高壓開關、避雷器等設備絕緣電阻的測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.288g.cn。
