首頁 > 產品中心 > ZX-GAZ系列高壓開關柜安規綜合檢測裝置

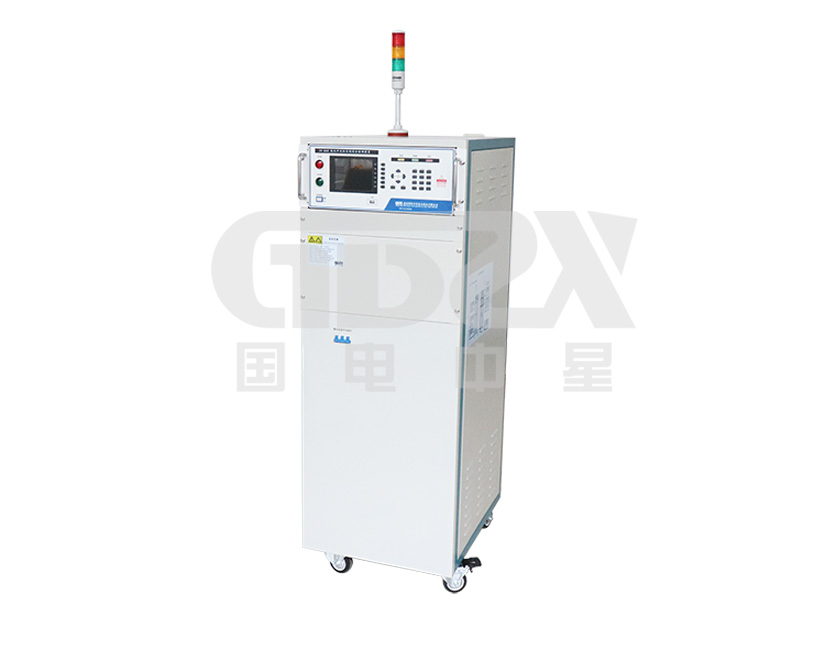

ZX-GAZ系列高壓開關柜安規綜合檢測裝置

參考標準：

● 具有多功能并行測試功能

● 安規精度1%，功率精度0.2%

● 七合一綜合測試

注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介

ZX-GAZ系列高壓開關柜安規綜合檢測裝置是集電氣強度、接地電阻、絕緣電阻、泄漏電流、功率多項測試功能于一體的儀器，是各電器生產廠家和質檢部門重要的檢測設備。本系列裝置是由我公司自行開發生產的綜合性測試儀，其技術水平、自動化程度和性能等方面均居同行業較高水平。

1  測試迅速

本系列裝置采用專利技術雙通道并行測試技術，可以在接地電阻測試的同時，對同一被測體進行交/直流耐壓或是絕緣電阻中任意一項測試，可在4.5s內完成5項測試，能滿足生產線對快速測試的要求。

2  操作簡單

本系列裝置采用菜單提示各項操作，用戶可以通過F菜單鍵以及數字鍵盤快速完成各種測試條件和儀表參數的設置以及測試，操作簡單；所提供的附件，均有明確標識，按標識對應接入即可完成接線，使操作大大簡化。

3  智能判別

本系列裝置具有上下限智能判定功能，可以自動識別不良品，同時提供聲光報警。

4  運行可靠

本系列裝置整機線路采用了多種抗干擾措施，抗干擾能力強。采用正弦脈寬調制（SPWM）技術產生50Hz或60Hz標準正弦波，經大功率MOS管驅動輸出，實現了高電壓和大電流的無觸點調節，同時具有硬件和軟件保護，大大提高了儀器的可靠性。

5  使用安全

自動過壓、過流保護，使用更加安全。

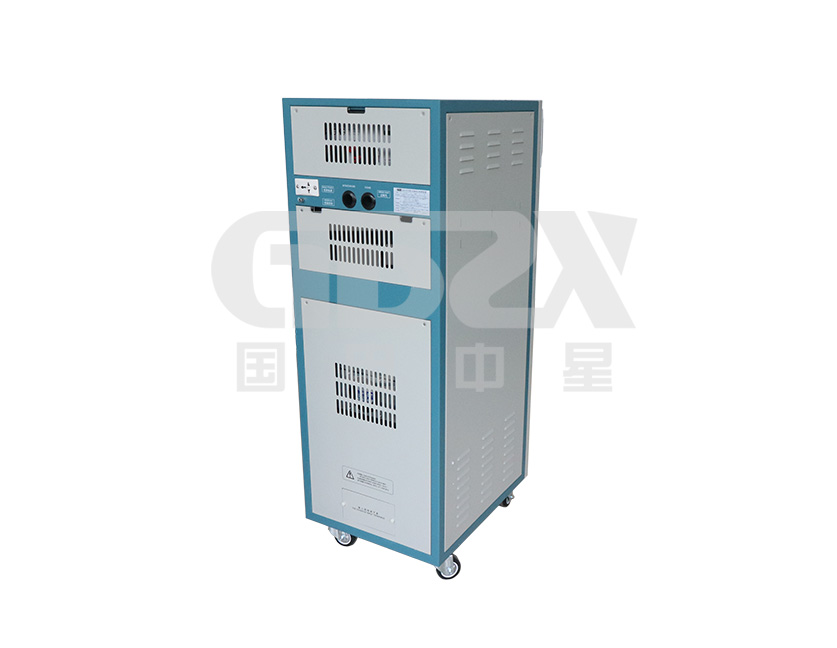

變頻電源機柜內置智能變頻電源，可與裝置配合，實現輸出電壓的智能控制，為被測試負載提供測試所需的交流變頻電源。

機柜同時具有豐富的擴展性，可擴展安裝標準工業機箱的設備，如工業控制計算機IPC。

性能特點
技術指標
交流耐壓測試
額定輸出容量200VA（5000V/40mA），短路電流大于200mA；
                   （可選配：500VA（5000V/100mA），短路電流大于200mA；）
交流電壓輸出范圍：（100 ~ 5000）V ，分辨力：1V，誤差：±（1%×設定值+5V）
交流電壓測量范圍：（0.10 ~ 5.00）kV，分辨力：0.01kV，誤差：±（1%×讀數值+1個字）
輸出頻率50Hz / 60Hz，精度：±0.1Hz
輸出調整度±（1%×設定值+5V），空載到滿載
波形失真度正弦波，＜2%（阻性負載）
電流上限設置范圍：（0.00~40.00）mA，分辨力：0.01mA，判定誤差：±（1%×設定值+5個字）
                   （選配為100mA時，設置范圍達到（0.00~100.00）mA）
電流下限設置范圍：（0.000~9.999）mA，分辨力：0.001mA，判定誤差：±（1%×設定值+5個字）
交流電流測量范圍：0.010~3.500,3.00~40.00（100.00 mA選配），分辨力：0.001/0.01mA，誤差：±（1%×讀數值+5個字）
緩升與緩降時間范圍：0，（0.1~999.9）s，分辨力：0.1s，誤差：±（ 1% ×設定值+1個字）
持續時間范圍：0，（0.5 ~999.9）s，分辨力：0.1s，誤差：±（ 1% ×設定值+1個字）
電弧偵測1 ~9 （9表示靈敏峰值），0表示關電弧功能
電流補償0.000~100.00mA，總電流+補償電流＜100mA，自動、手動
直流耐壓測試
額定輸出容量6kVDC / 10mA
直流電壓輸出范圍：（100 ~ 6000）VDC，分辨率：1V，誤差：±（1%×設定值+5V）
直流電壓測量范圍：（0.10 ~ 6.00）kVDC，分辨率：10V，誤差：±（1%×讀數值+1個字）
輸出紋波<2%（6kV/1mA 阻性負載）
輸出調整度±（1%×設定值+2V），空載到滿載
電流上限設置范圍：（0.0~10000）μA，分辨力：0.1μA/1μA ，判定誤差：± （1%×設定值+5個字）
電流下限設置范圍：（0.0~999.9）μA，分辨力：0.1μA，判定誤差：± （1%×設定值+5個字）
直流電流測量范圍：0.0~350.0/300~3500μA/3.00~ 10.00mA，分辨力：0.1/1μA/0.01mA，
                   誤差：± （1%×讀數值+5個字）
緩升時間范圍：0，（0.4 ~999.9）s，0為關，分辨力：0.1s，誤差：± 1% ×設定值+1個字
持續時間范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
緩降時間范圍：0，（1.0~999.9）s，0為關，分辨力：0.1s，誤差：± 1% ×設定值+1個字
電弧偵測1 ~9 （9靈敏峰值），0表示關電弧功能
電流補償（0 ~200.0）μA，自動、手動
緩升上限電流開/關，開時上限電流為12mA
充電下限電流（0~350.0）μA，自動、手動
放電時間≤200ms
容性負載1uF＜1kV，0.75uF＜2kV，0.5uF＜3kV，0.08uF＜4kV，0.04uF＜5kV
絕緣電阻測試
額定輸出2500VDC/50GΩ
直流電壓輸出范圍：（100 ~ 2500）VDC，分辨率：1V，誤差：±（1%×設定值+5V）
直流電壓測量范圍：（100 ~ 2500）VDC，分辨率：1V，誤差：±（1%×讀數值+5V）
電阻上下限設置范圍：0.10MΩ~50000MΩ，上限包含無上限設定
絕緣電阻測量范圍：0.100MΩ~50.00GΩ，分辨力：0.001MΩ /0.01MΩ /0.1MΩ /0.001GΩ /0.01GΩ
                   誤差： 100V~499V：0.100MΩ~2.000GΩ，±（5%×讀數值+2字）
                   500V~2500V：0.100MΩ~999.9MΩ，±（2%×讀數值+2字）
                   1.000GΩ~9.999GΩ：±（5%×讀數值+2字）
                   10.00GΩ~50.00GΩ：±（15%×讀數值+2字）
緩升時間范圍：0，（0.1 ~999.9）s，0為關，分辨力：0.1s，誤差：± 1% ×設定值+1個字
延判時間范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
緩降時間范圍：0.0，（1.0~999.9）s，0為關，分辨力：0.1s，誤差：± 1% ×設定值+1個字
充電下限電流（0~3.500）μA，自動、手動
放電時間≤200ms
容性負載1uF＜1000V，0.5uF＜2500V
接地電阻測試
額定輸出試驗電流32A，電阻600mΩ，開路電壓低于12V
輸出電流范圍：（2.0 A ~32.0 A）AC，分辨率：0.1A，誤差：±（1%×設定值+2個字）
電流波動≤0.4%×設定值/分鐘
輸出電壓范圍：（3.0~10.0）V AC，分辨力：0.1V，誤差：±（1%×設定值+2個字），開路情況下
輸出頻率50Hz / 60Hz，精度：±0.1Hz
上限/下限
電阻設置		范圍：（0.1~600）mΩ，（2.0~10.6）A；（0.1~R）mΩ，（10.7~32.0）A，分辨力：0.1/1 mΩ
                   其中R=（6400 / 設定電流值）mΩ
                   判定誤差：±（1%×設定值+2個字）
電阻測量范圍：（10.0~99.9）mΩ，（100~600）mΩ，分辨力：0.1/1 mΩ；
測量誤差：±（1%×讀數值+2個字）
電壓測量范圍：（0.00~6.40）VAC，分辨力：0.1V，誤差：±（1%×讀數值+2個字），電壓顯示模式
電阻補償（0~100）mΩ
測試時間范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
泄漏電流測試
測試方式單相負載，工作溫度下泄漏電流（動態）和非工作溫度下泄漏電流（靜態），L-G、N-G、AUTO（G-L、G-N）；
需要設置變頻電源，提供測試所需電壓和頻率。
工作電源狀態極性：開、關、自動；零線：開、關；地線：開、關
內置人體網絡標配GB/T 12113 圖4為主網絡；可選配其它測試網絡為副網絡，圖4顯示U1、U2。
報警電壓設置范圍:（20.0V~300.0V）AC，分辨力：0.1V，判定誤差：±（0.4%×設定值+0.1%×量程）
電壓測量范圍：0.0V~300.0V、45Hz~65Hz
                   誤差：20.0V~300.0V：±（0.4%×讀數值+0.1%×量程）
負載電流上限： 20A
接觸電流/泄漏電流上下限設置（有效值）范圍：0.0μA~12.00mA，分辨力：0.1μA /1μA /0.01mA
                   判定誤差：直流、15Hz≤f≤100kHz：±（1.5%×設定值+10個字）
                   100kHz＜f≤1000kHz：±5%×設定值
接觸電流/泄漏電流測量（有效值）0.0μA～999.9μA：直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
                                   100kHz＜f≤1000kHz，10.0μA～999.9μA：±5%×讀數值
                   1000μA～7999μA：直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
                                    100kHz＜f≤1000kHz，10μA～7999μA：±5%×讀數值
                   8.00mA～12.00mA：直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
                                    100kHz＜f＜1000kHz，0.01mA~12.00mA：±5%×讀數值
接觸電流補償范圍：0.000~1.000mA，自動測量，可打開或關閉。
測試時間范圍：0，（1 ~999.9），0為無限長，分辨力：0.1s，誤差：±（ 1% ×設定值+1個字），（測試方式為AUTO（G-L、G-N）時，時間各1半）
直流輸入阻抗2kΩ±1%（GB12113圖4）
輸入阻抗≤100kHz    5%；＞100kHz    10%
頻率響應誤差同電流測量允許誤差
功率參數測試
報警功能功率上、下限報警
功率上下限設置范圍：0.00W~6000W，分辨力：0.01W /0.1W /1W，
                   判定誤差：±（0.1%×設定值+0.1%×量程）
有功功率測量范圍：0.10W~6.000kW，分辨力：0.01W /0.01W /0.1W /0.001kW
                   誤差：  PF＞0.5：±（0.1%×讀數值+0.1%×量程）
                   PF≤0.5：±（0.4%×讀數值+0.1%×量程）
電壓上下限設置開啟電壓報警功能時
                   范圍：0.00V~300.0V，分辨力：0.01V /0.1V；
                   判定誤差：±（0.1%×設定值+0.1%×量程），45Hz≤f≤65Hz
電壓測量范圍：5.00V~300.0V，峰值因數：≤1.6，分辨力：0.01V /0.1V；
                   誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
電流上下限設置開啟電流報警功能時
                   范圍：0.00mA~20.00A，分辨力：0.01mA /0.1mA /0.001A /0.01A
                   判定誤差：±（0.1%×設定值+0.1%×量程），45Hz≤f≤65Hz
電流測量范圍：10.00mA~20.00A，峰值因數：≤1.6，分辨力：0.01mA /0.1mA /0.001A /0.01A
                   誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
功率因素上下限設置開啟功率因素報警功能時
                   范圍：±（0.100～1.000），分辨力：0.001，判定誤差：±0.01
功率因數測量范圍：±（0.100～1.000），分辨力：0.001
                   誤差：±0.01（電壓/電流幅值均大于相應量程的10%）
頻率測量范圍：45.00Hz ~65.00Hz，分辨力：0.01Hz，誤差：±（0.1%×讀數值）
測試時間范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1 ×設定值+1個字
低壓啟動測試
電流上下限設置范圍：（0.00~20.00）A，分辨力0.01A，判定誤差：±（0.1%×設定值+0.1%×量程）
電壓測量范圍：5.00V~300.0V，峰值因數：≤1.6，分辨力：0.01V /0.1V；
                   誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
電流測量范圍：（0.02~20.00）A，峰值因數：≤1.6，分辨力0.01A
                   誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
測試時間范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
內置變頻電源
額定輸出容量5000VA
電壓輸出范圍：（0 ~300）VAC，頻率：（45~65）Hz

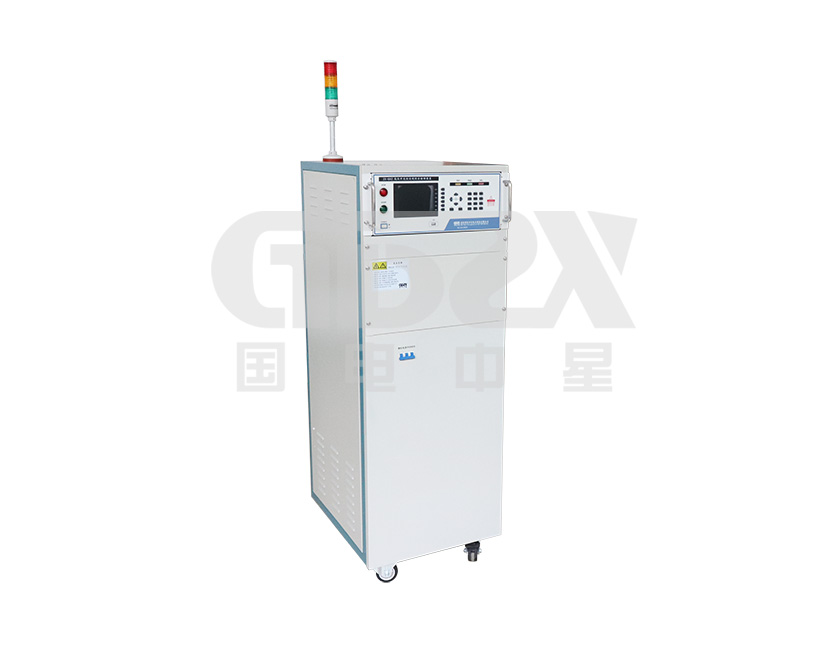

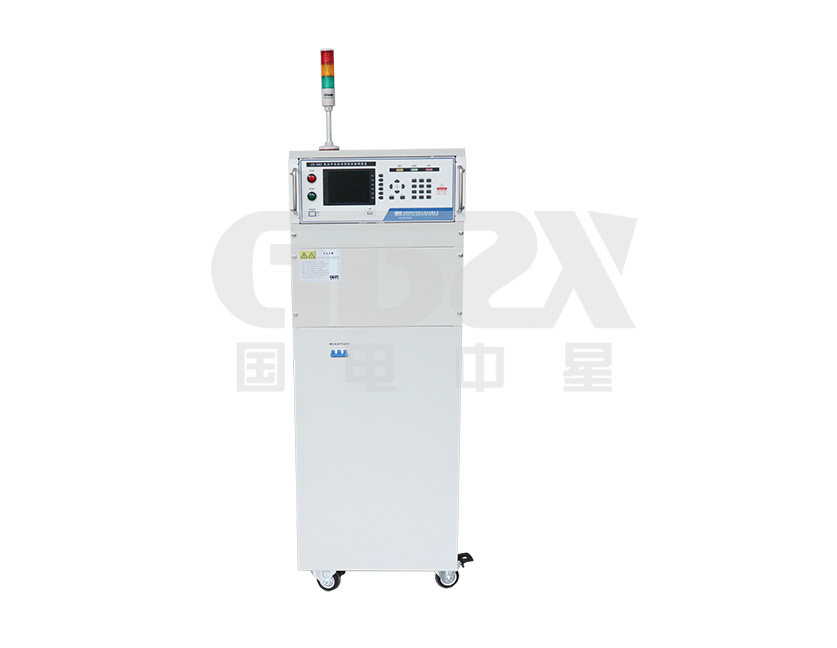

ZX-GAZ高壓開關柜安規綜合檢測裝置介紹圖

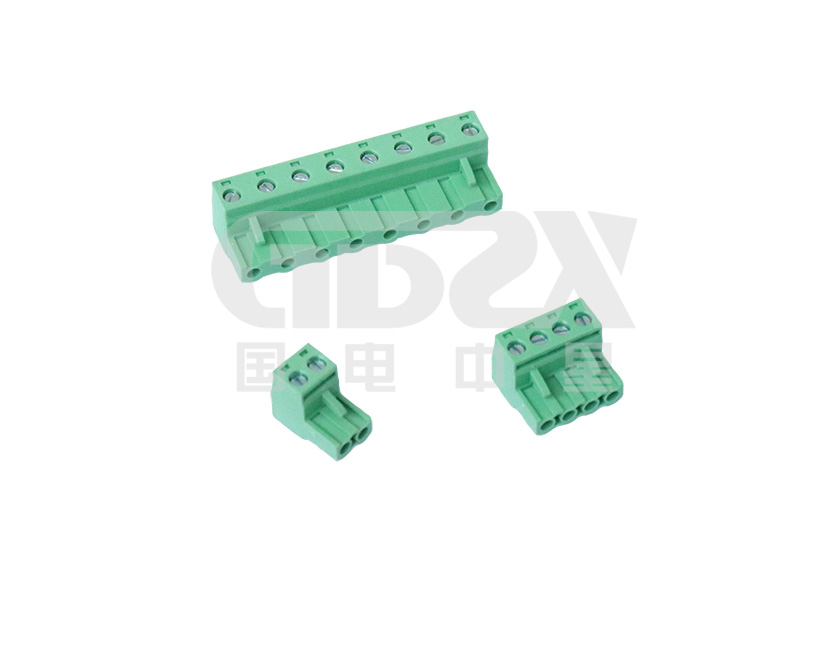

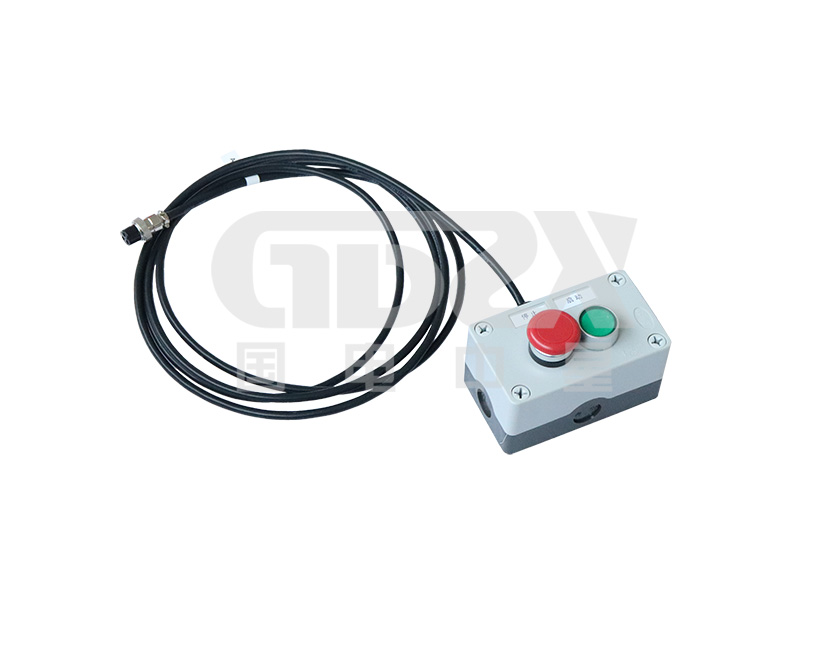

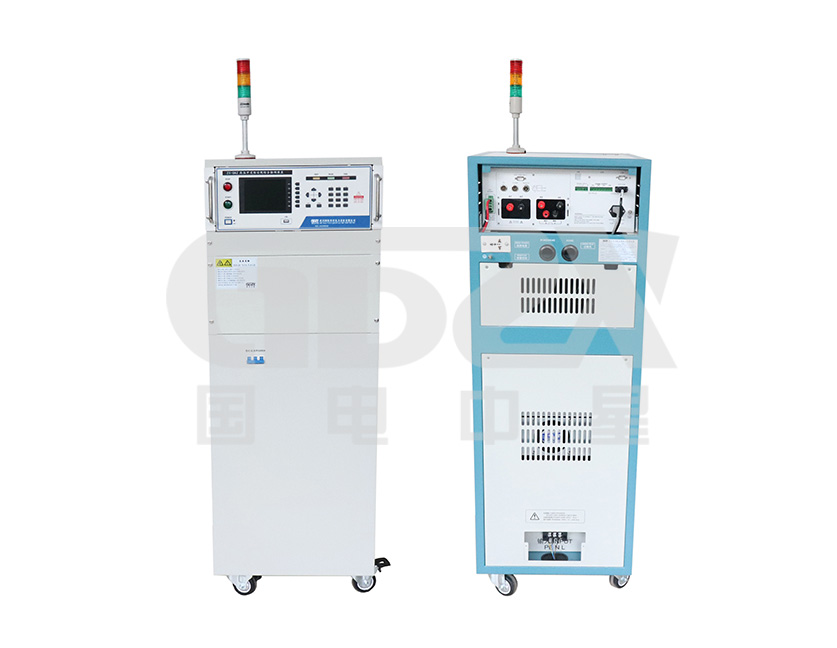

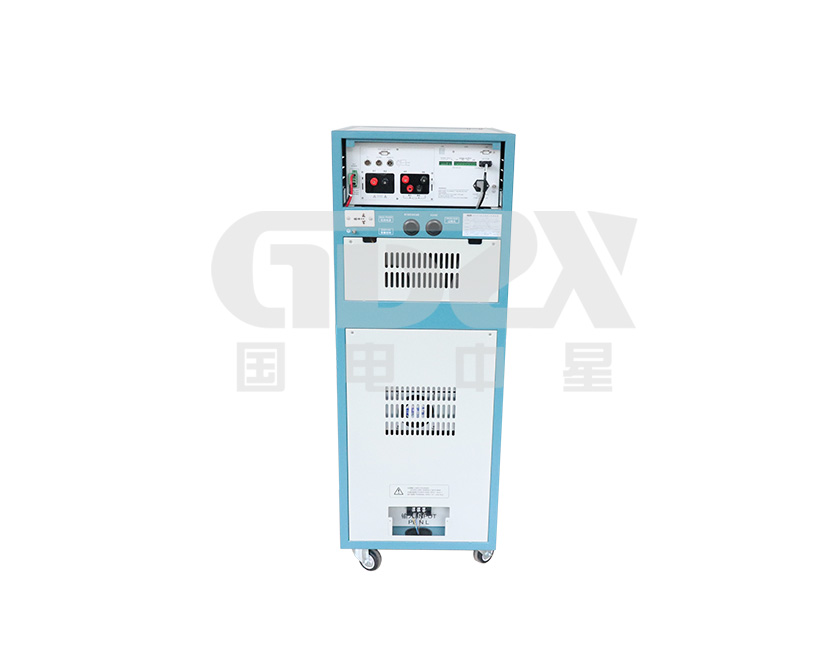

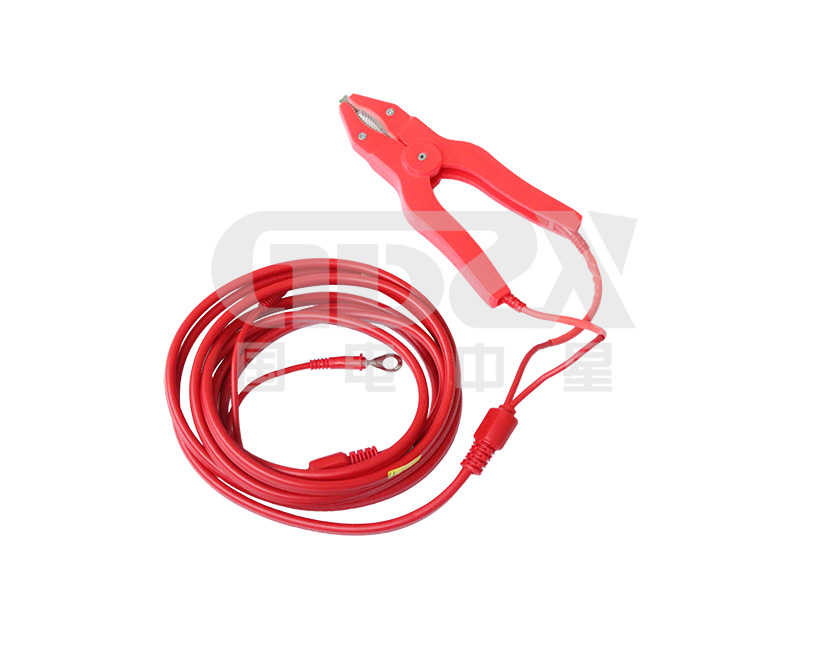

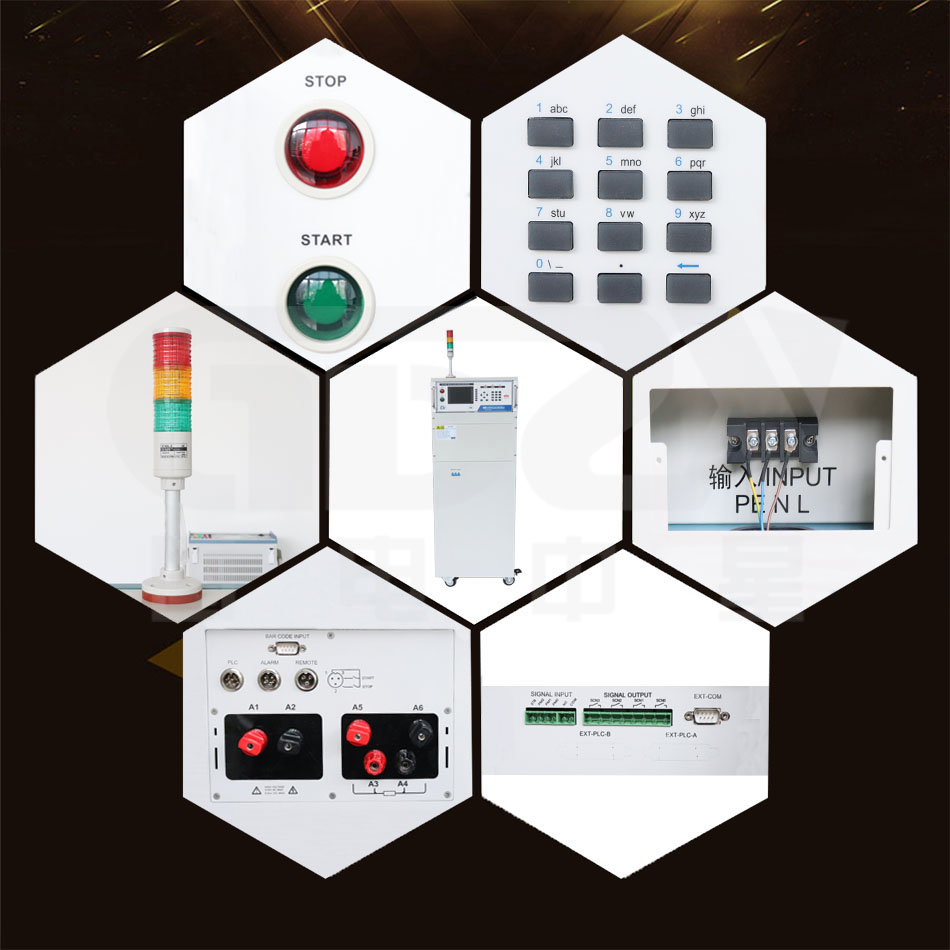

ZX-GAZ高壓開關柜安規綜合檢測裝置細節圖

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

產品圖集

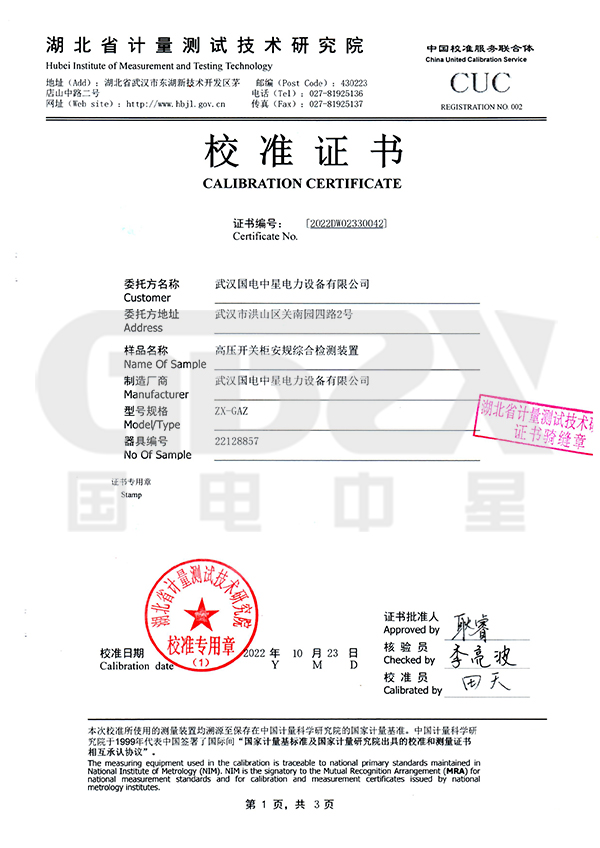

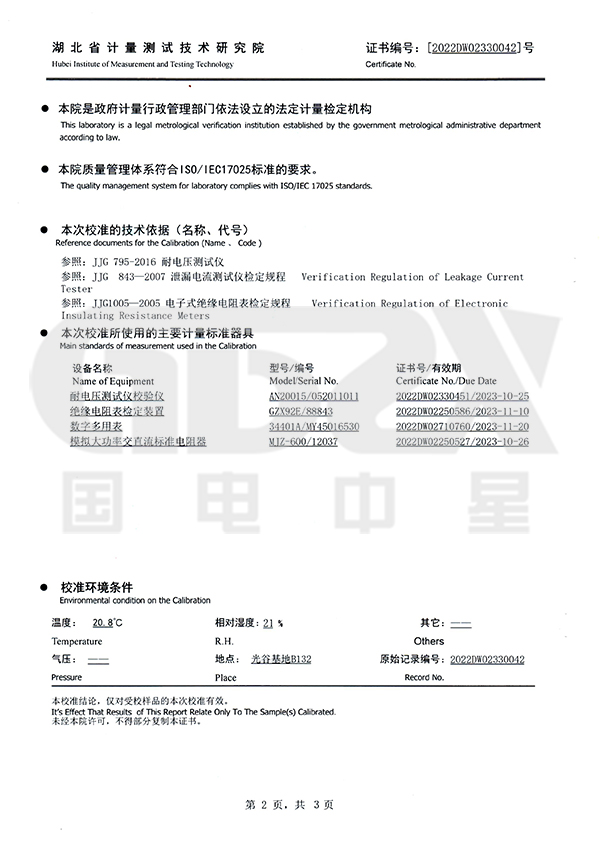

產品證書
