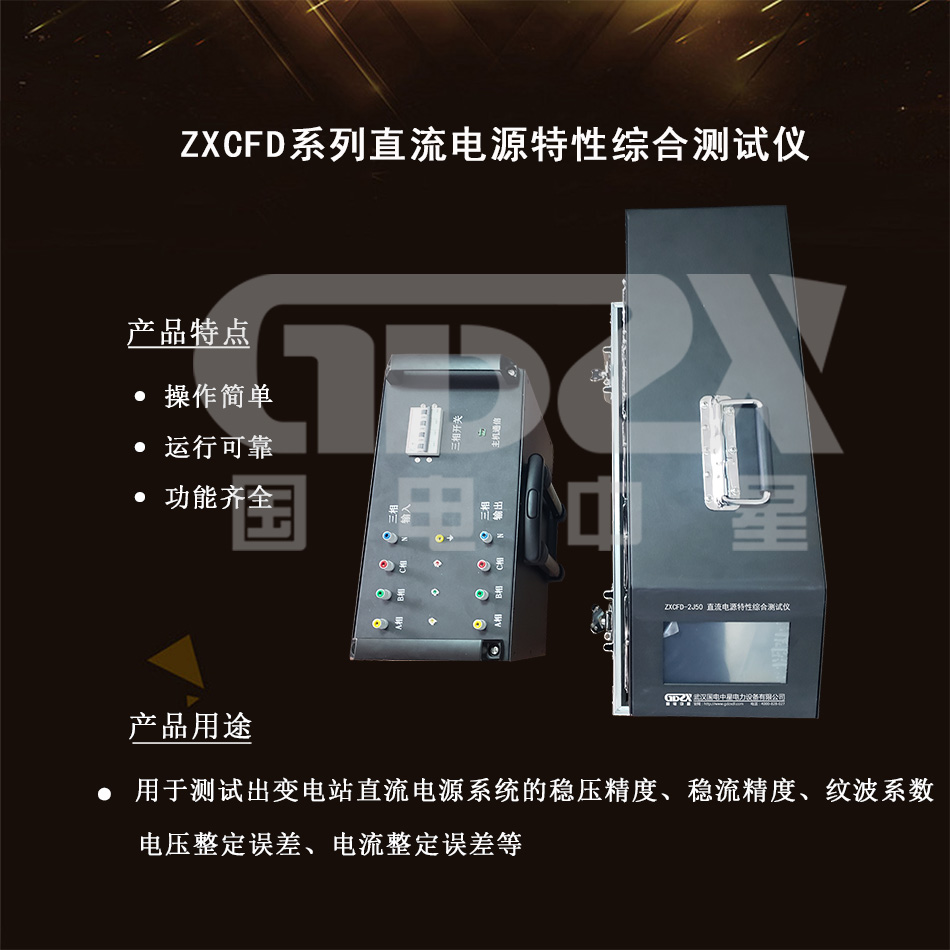

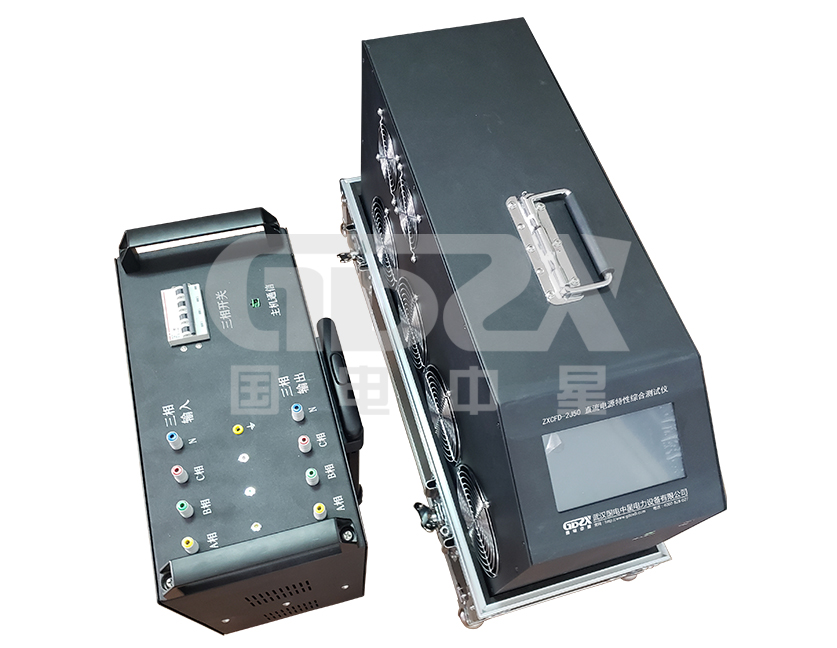

操作視頻ZX-CFD直流系統綜合測試儀是根據國家關于直流電源運行和維護規程的相關要求而派生的一個產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量和電池放電等功能，同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
1、是一種直流電源測試分析專用軟件。
2、使用ARM和DSP以及16M字節的FLASH存儲器；
3、儀表使用觸摸屏，使操作更簡單、方便
4、可保存、回顯測量數據或將其上傳到PC機進行分析；
5、模塊化結構，設計合理，運行可靠。
6、中文菜單操作，簡單易學。
7、可使用USB盤更新儀表軟件；
8、在PC機上用直流電源綜合測試儀數據分析軟件對測量數據進行詳細分析。
9、采用大屏幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。
10、全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。
11、可自動在線實時檢測、記錄單節或整組電池的電壓。
12、完備的通訊功能，具有RS232通訊接口與USB接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用優盤傳遞數據，隨時測試隨時保存、編輯、打印。
13、強大的數據處理功能：可對電池的多項測量結果、曲線顯示、生成報表，并進行綜合計算分析，準確判別。
14、具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。
15、采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高，單機電流達20A。
16、模塊化組合結構：采用模塊化組合結構，體積小、重量輕，方便車載運輸及在各變電站移動檢測。

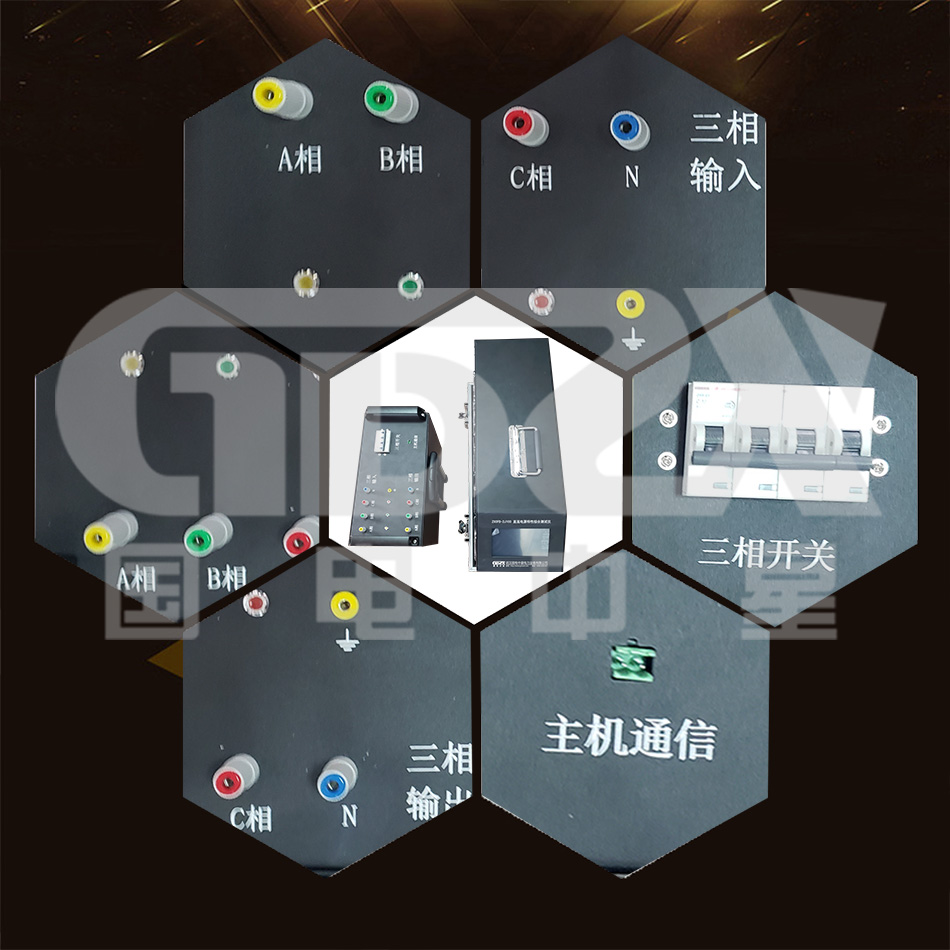

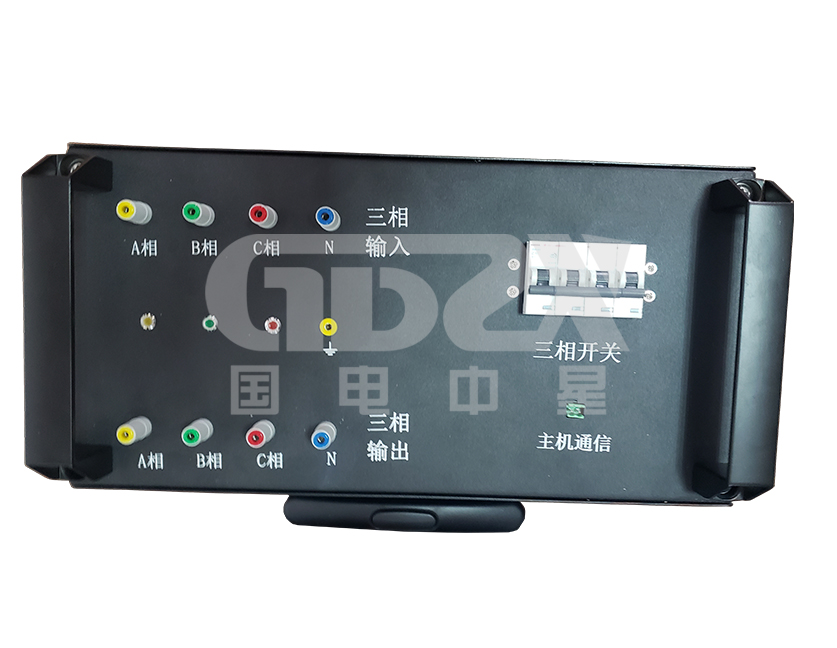

1、三相調壓裝置與放電測量負載分開。
2、三相調壓裝置功率：15kVA，額定電流：50A
3、環境溫度：-20℃+55℃
4、放電測量負載：
1）工作電源：
AC220V±15％ 頻率：50Hz
2）額定放電電流：≤100A（電流可定做）
3）直流電壓Vdc：0～280V
±0.5％
4）紋波電壓Vpp：0～10V ±0.5％
5）直流電流測量：0～100A
±1％
6）放電電流：0～100A
5、內存容量：128M位FLASH
6、顯 示 屏：320×240 彩色圖形LCD +
觸摸屏
7、通訊接口：USB
8、主機尺寸及重量：尺寸：500×360×420(mm)
重量：15Kg
9、調壓裝置尺寸及重量：尺寸：260×350×600(mm)
重量：18Kg
10、適用電壓等級：110V和220V（48V系統，電流200A）
直流電源特性綜合測試儀選型一覽表 | |
型號 | 功能參數 |
ZXCFD-2C50 | 電池組：48V，電流：50A，調壓器：15kVA |
ZXCFD-2J30 | 電池組：110V/220V，電流：30A，兼容：110V30A、220V30A，調壓器：6kVA |
ZXCFD-2J50 | 電池組：110V/220V，電流：50A，兼容：110V50A、220V50A，調壓器：15kVA |
ZXCFD-2J100 | 電池組：110V/220V，電流：100A，兼容：110V100A、220V100A，調壓器：15kVA |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

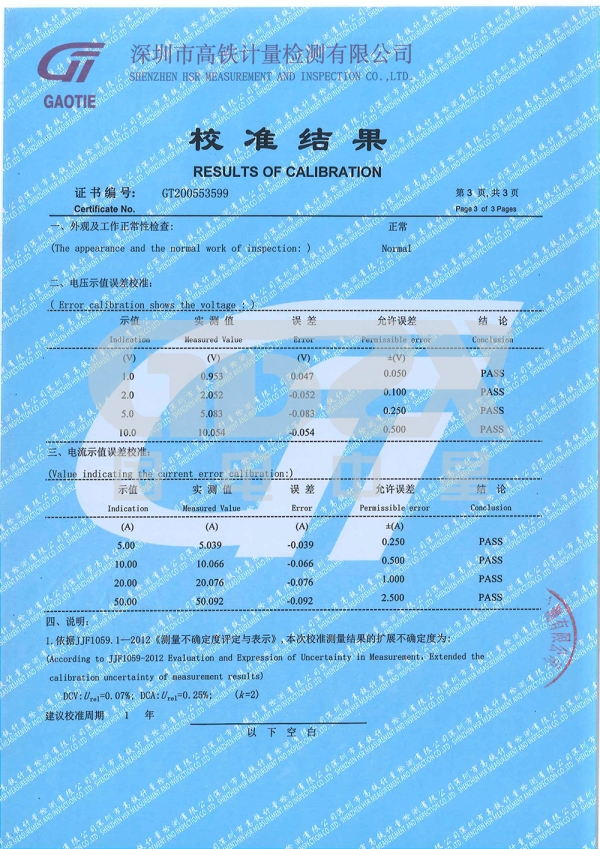

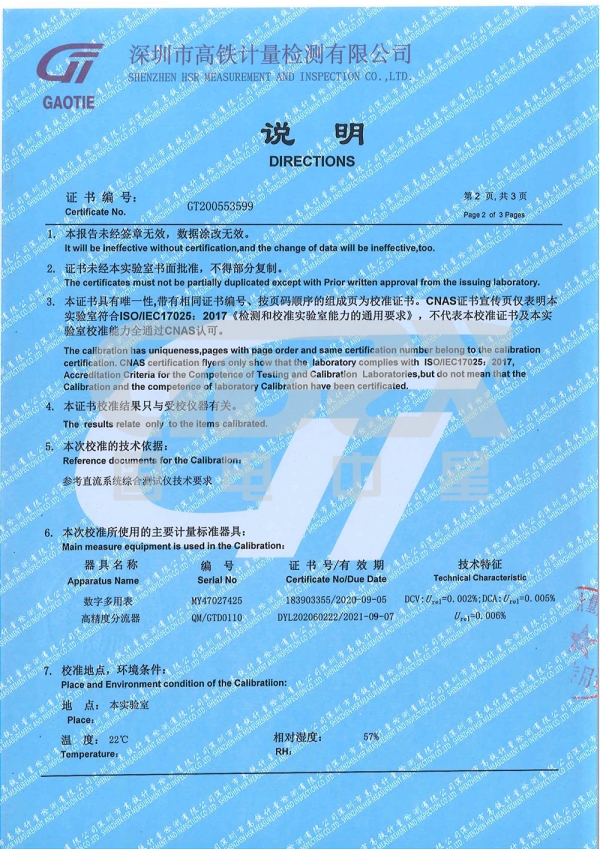

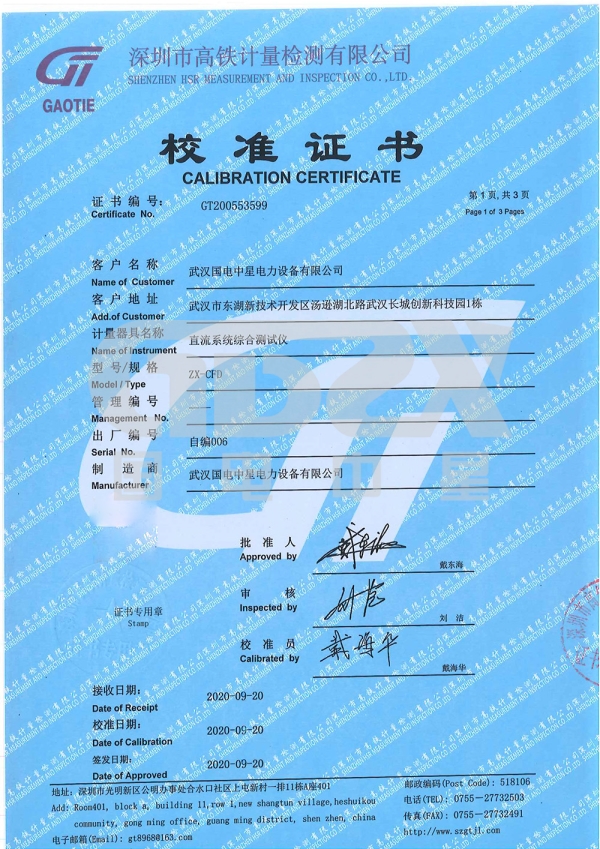

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
