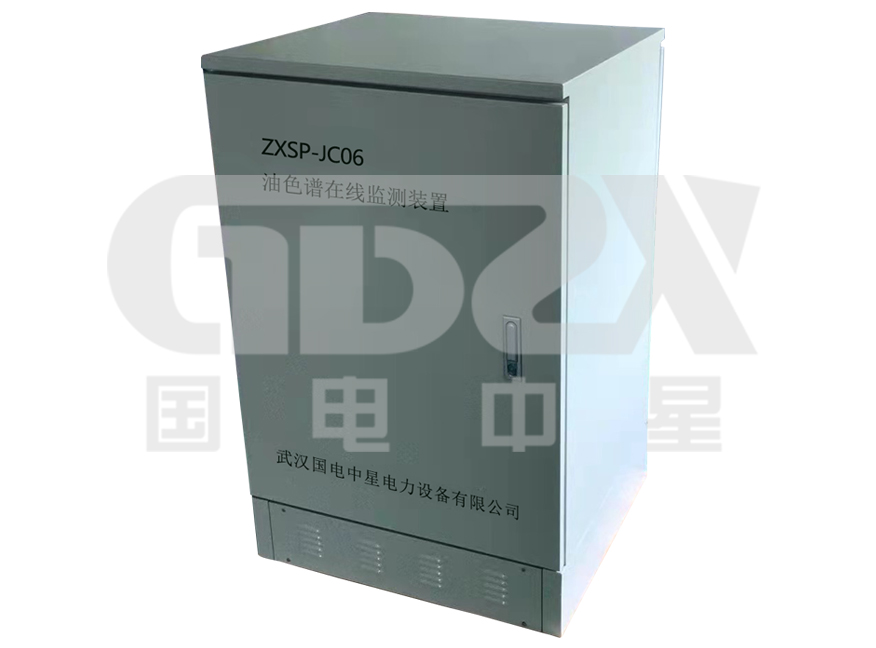

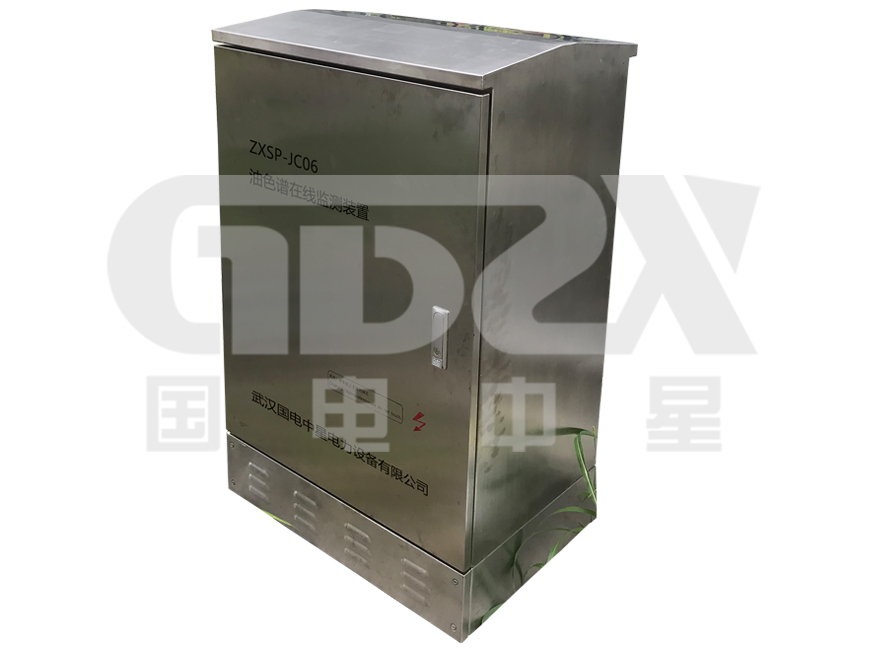

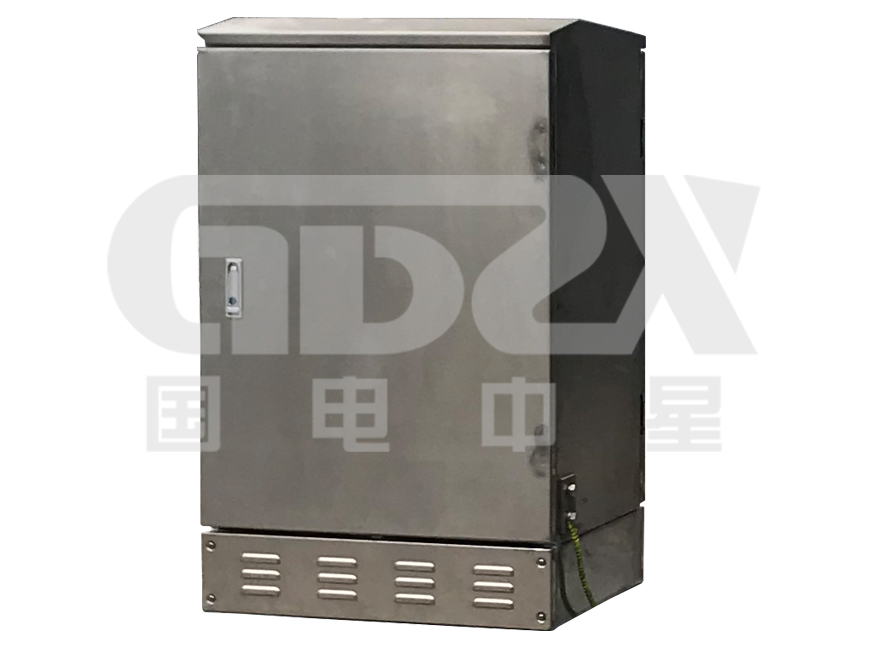

ZXSP-JC06油色譜在線監測裝置
用于電力變壓器油中溶解氣體的在線監測、分析與故障診斷
參考標準：GB/T14542,GB/T 17626,GB/T 7261
● 在線監測H2、CO、CH4、C2H4、C2H6、C2H2、等氣體濃度及增長率。
● 快速的分析周期，最短監測周期為1小時，最長30天，用戶可自行設置。
● 采用循環取樣方式，不造成變壓器油的排放損失。
說明書
操作視頻ZXSP-JC06油色譜在線監測裝置是本公司在傳統色譜分析技術基礎上經過不斷的研究和完善，嚴格以國際電工委員會標準及中國電力行業變壓器油監測國家標準為試驗研發依據，結合國際色譜分析技術最新成果，吸收國內外油色譜在線監測裝置的現場運行經驗，研究開發的新一代油色譜在線監測裝置產品。可同時進行單氫、多組份、全組份油中溶解故障氣體的監測：如氫氣(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)。自動、快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，提高設備運行的可靠性。并通過對故障特性氣體的分析診斷，及時捕捉變壓器故障信息，科學指導變壓器等油浸式電力高壓設備運行檢修。油色譜在線監測裝置是用于電力變壓器油中溶解氣體的在線監測、分析與故障診斷，適用于110kV及以上電壓等級的電力變壓器、電弧爐變壓器、電抗器以及互感器等油浸式高壓設備。
1. 在線監測H2、CO、CH4、C2H4、C2H6、C2H2、等氣體濃度及增長率；
2. 快速的分析周期，最短監測周期為1小時，最長30天，用戶可自行設置（推薦為24小時）；
3. 采用循環取樣方式，不造成變壓器油的排放損失；
4. 采用真空環境以及磁力攪拌方式實現油氣快速分離，脫氣率穩定；
5. 采用獨家專利冷阱技術，徹底隔離了油氣污染，實現了現場設備全壽命免維護；
6. 采用專用高性能單一色譜柱，提高了系統檢測的可靠性，適用于戶外現場設備的長期安全運行；
7. 采用國際先進的MEMS集成傳感器技術，檢測靈敏度高，使用壽命長，基線穩定；
8. 高穩定性、高精度氣體檢測技術及運算模型，誤差范圍為±10%，優于離線色譜儀±30%的指標；
9. 采用TCP/IP網絡協議，可實現遠程檢測診斷和數據遠程瀏覽訪問；
10. 實現故障氣體特性曲線的自動捕峰以及原始譜圖分析。
11. 多種數據顯示及查詢方式，提供數據報表和趨勢圖分析；
12. 提供改良三比值法、大衛三角法和立方體圖示法等多種故障診斷方法；
13. 具備設備異常事件報警功能，極大增強了設備的可靠安全運行；
14.安裝維護簡便，在不影響變壓器正常運行的情況下，即可帶電進行設備整體安裝；
油色譜在線監測裝置技術指標
項目 | 內容 | |||
1 | 系統型號 | |||
2 | 監測組分 | H2、CO、CH4、C2H4、C2H2、C2H6、總烴、 | ||
3 | 監測周期 | 最短1小時，最長30天，用戶可自行設定，默認24小時 | ||
4 | 取樣方式 | 循環取樣，無排放損失 | ||
5 | 脫氣方式 | 真空環境以及磁力攪拌 | ||
6 | 除雜方式 | 專利冷阱技術 | ||
7 | 進樣方式 | 平面六通閥定量進樣 | ||
8 | 分離方式 | 高性能單一色譜柱 | ||
9 | 檢測方式 | 專用單一氣敏傳感器 | ||
10 | 顯示方式 | 報表/趨勢圖/增量分析 | ||
11 | 分析診斷 | 改良三比值法、大衛三角法及立方體圖法并提供原始譜圖 | ||
12 | 報警方式 | 濃度設定、增量值報警；就地?zé)o源觸點輸出 | ||
13 | 通訊方式 | TCP/IP通訊協議 | ||
14 | 數據存儲 | 大于10年 | ||
15 | 標配載氣 | 2瓶10L高純度合成空氣，一用一備 | ||
16 | 工作電源 | AC220V±10%，50Hz | ||
17 | 標稱功率 | 1500W | ||
18 | 監測氣體 | 測量范圍 | 分辨力 | 精度 |
1） | H2 | 1～2000μL/L | 1μL/L | ≤±10% |
2） | CO | 1～5000μL/L | 1μL/L | ≤±10% |
3） | CH4 | 1～2000μL/L | 1μL/L | ≤±10% |
4） | C2H4 | 0.5～2000μL/L | 0.5μL/L | ≤±10% |
5） | C2H6 | 0.5～2000μL/L | 0.5μL/L | ≤±10% |
6） | C2H2 | 0.3～1000μL/L | 0.3μL/L | ≤±10% |
9） | 總烴 | 1～8000μL/L | 1μL/L | ≤±10% |
19 | 快速瞬變脈沖群抗擾度 | 4級，±4kV | ||
20 | 浪涌（沖擊）抗擾度 | 4級，±1.2kV | ||
21 | 抗地震能力
| 地震烈度9度地區： 地面水平加速度0.4g，地面垂直加速度0.2g | ||
地震烈度8度地區： 地面水平加速度0.25g，地面垂直加速度0.125g | ||||
地震烈度7度地區： 地面水平加速度0.2g，地面垂直加速度0.1g | ||||
22 | 環境溫度 | -40℃～＋70℃ | ||
23 | 環境濕度 | 相對濕度5～95%（無冷凝） | ||
24 | 大氣壓力 | 50kPa～110kPa | ||
25 | 防護等級 | IP56 | ||
26 | 外形尺寸 | 寬700mm×深550mm×高1100mm | ||
27 | 整機重量 | 150kg | ||
